Permite programar un microprocesador PIC (2 / 9 paso)

Paso 2: Empezando por el microprocesador.

La familia de Picaxe contiene alrededor de 15 o tan diferentes microprocesadores, la principal diferencia es algunos son más grandes que otros y tienen patas más, por lo tanto un 08 tiene 8 patas y cuenta con el 40 - 40! Esto significa el 40 puede hacer más conexiones que el 08 (y es más caro) es elegir un microprocesador según la tarea que tienes y cuantas entradas y salidas que necesita.

Para nuestro experimento sólo necesitamos el 08M 2.

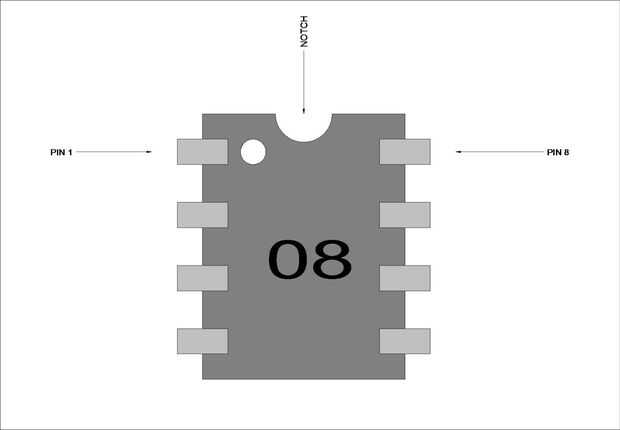

Como veis en la foto de arriba el Picaxe 08M 2 tiene 8 terminales, en la parte superior hay una muesca y puede haber un pequeño punto o círculo por el lado de la pierna 1.

No todos IC tendrá el punto pero todos tendrán la muesca, sosteniendo el IC con la muesca en la parte superior significa pierna 1 está en la parte superior izquierda.

Las piernas luego el número secuencialmente alrededor de la IC.

Debemos ponemos el IC, por lo que se establece a través de la brecha en el tablero de pan. Piernas por encima y por debajo de la brecha y la muesca a la izquierda. Así que pierna 1 es en la parte inferior como en la foto de arriba.

Cada pata tiene un propósito específico.

Pierna 1 es + 5 voltios - el poder de la IC

2 la pierna es la pierna de programación (entrada)

Pierna 3 es una salida o entrada digital

4 la pierna es una entrada digital

Pata 5 es una salida o entrada digital

Pata 6 es una salida o entrada digital

Etapa 7 es el otro pin de programación

Pata 8 es 0 voltios (o el lado negativo de la batería)

NOTA:

Confusamente para la mayoría de la gente las patas se numeran diferentemente internamente para fines de programación.

Para PICAXE se refieren a la programación PINS y al mundo real patas.

En el diagrama anterior se aprecia la asignación del pin.
