Permite programar un microprocesador PIC (4 / 9 paso)

Paso 4: Conectar el LED

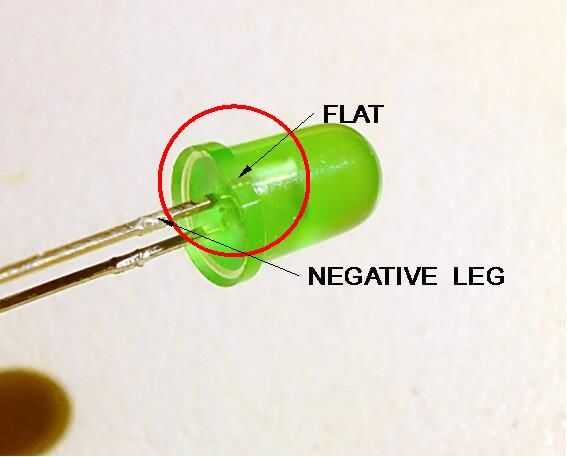

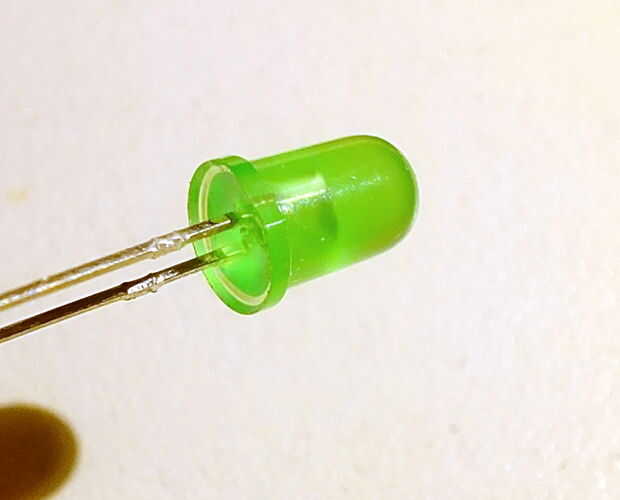

El LED si te fijas muy bien tendrá una sección plana en la parte inferior de la caja de color.

Esto se ve como un signo de menos (para mí), y el alambre más cercano a la vivienda es el lado negativo del LED.

Como se muestra en la imagen de arriba.

El LED se conectará a la pata 6 (esto es programación pin 1)

Conecte el lado positivo del LED (no el plano) a la pata 6 y presione firmemente en un agujero en la misma línea como en la pata 6.

El otro extremo negativo vamos a poner en un conjunto sin usar de 5 agujeros en cualquier parte de la Junta no importa que usted seleccione.

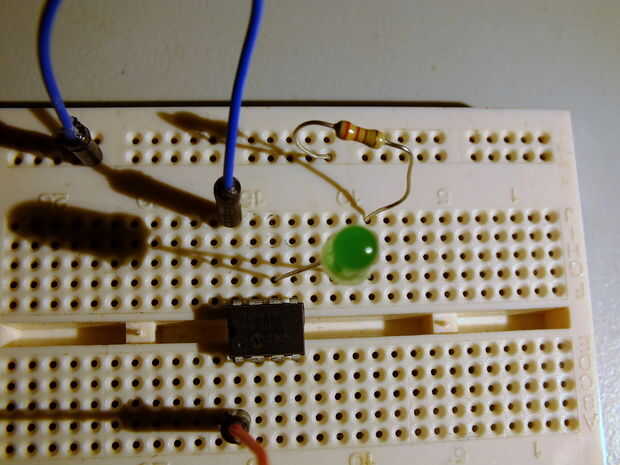

Un LED tiene que tener corriente es limitado o quemará, así que tenemos que poner una resistencia de 330 ohm entre el cable negativo y la línea negativa del suministro. Mira cuidadosamente la imagen de arriba.

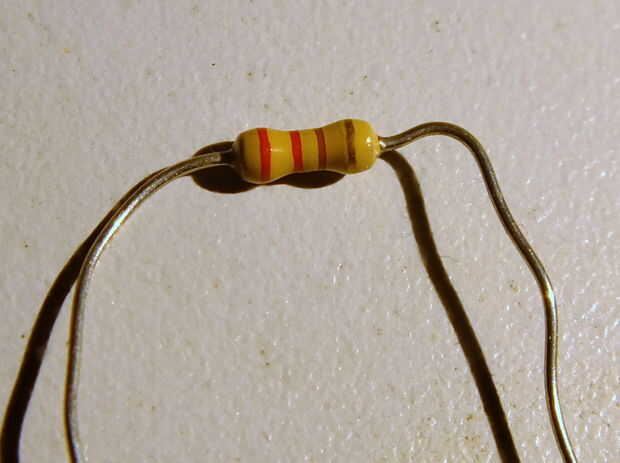

Resistencias están codificadas con colores, no tenemos que ir en este momento pero el 330 ohm resistor tendrá bandas en él que son naranja, naranja y marrón.

Este resistor de valor limite la corriente a un valor bastante pequeño y evitar que el LED se queme.
