Permite programar un microprocesador PIC (7 / 9 paso)

Paso 7: programación

OK la parte realmente difícil!

Aprendizaje de una lengua extranjera no es divertido para la mayoría de nosotros y muchos de los microprocesadores que hay usan C++, python, etc. que aunque muy modernos idiomas tienen algunas peculiaridades que hacen sus programas difíciles de leer al principio. PICAXE sin embargo uso un lenguaje desarrollado en la década de 1960 llamado BASIC (código de instrucciones simbólicas para principiantes todo uso) esto es mucho más inglés y más fácil de entender.

De hecho para la mayoría de lo que puedes probar para los primeros meses que sólo necesita saber 6 de los 120 + comandos disponible. (Ufff).

En equipos tienden a usar significado 0 apagado y 1 significado en

También ves alto significado en y bajo sentido de

POR LO TANTO 1 = ALTA = ON

0 = BAJA = OFF

El comando alta C.1 se encenderá programación pin 1 y hacer que vaya a 5 voltios.

El comando bajo C.1 hará ir e ir a 0 voltios.

La C se refiere al puerto interno dentro de lo Picaxe 08M 2 y esta dirección completa se requiere para este dispositivo. La ventaja es más o menos todas las entradas y salida pines se pueden reconfigurar pero que es demasiado avanzado en la actualidad

El microprocesador trabaja rápidamente - procesará aproximadamente 10.000 líneas de código de un segundo de programación!

Así que para ver lo que sucede, como un LED intermitente, tenemos que frenar las cosas a un nivel humano.

El comando esperar esperará por un previo número de segundos, así que espere 1 es un segundo, espere 5 es 5 segundos etc..

El programa del Picaxe necesitará saber donde comenzar a algunas partes del programa, esto se indica mediante el uso de etiquetas.

Una etiqueta es una palabra que no está reservada como un comando de programación.

Debe seguir la etiqueta con dos puntos para demostrar que es una etiqueta.

para saltar a una etiqueta se utiliza un comando GOTO (nombre de etiqueta). Se verá más adelante que en nuestro programa utilizamos goto Start para volver al inicio del programa y ejecutarlo nuevamente.

POO

Para nuestro LED parpadeante ahora sabemos todo lo que necesitamos.

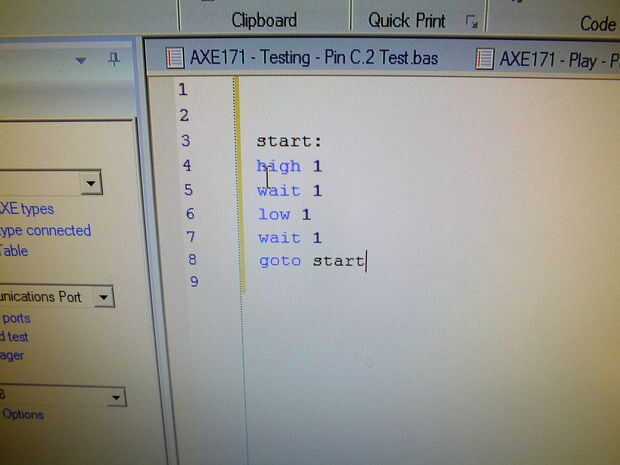

El programa tendrá el siguiente aspecto:

Inicio:

C.1 alta activa salida 1

espere 1 espera 1 segundo

C.1 bajo desactiva salida 1

espere 1 espera 1 segundo

Goto Inicio salta a la etiqueta de empezar a hacerlo todo otra vez.
