Paso 5: Conexión perno con Arduino

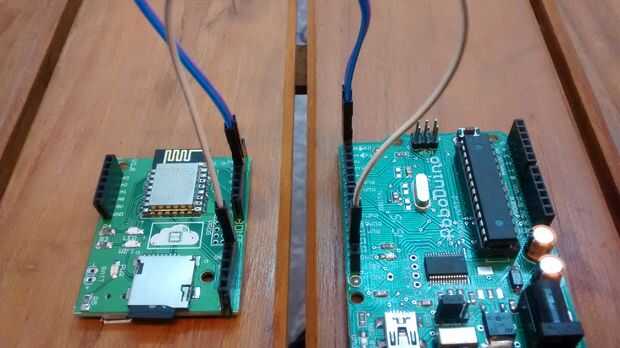

En este paso vamos a hacer las conexiones de hardware necesario para comunicación serial de configuración entre Arduino Deumilanove y el perno.
Esto es bastante sencillo y se necesitan tres cables de puente de macho a macho para este paso

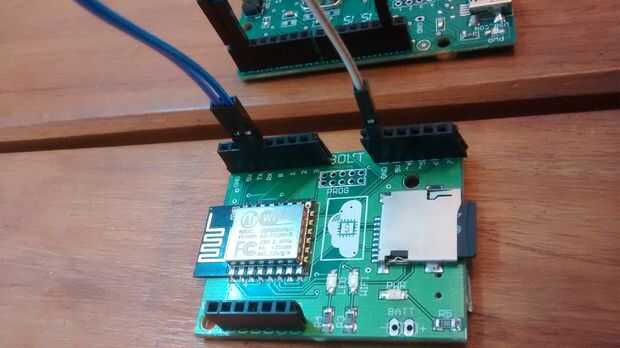

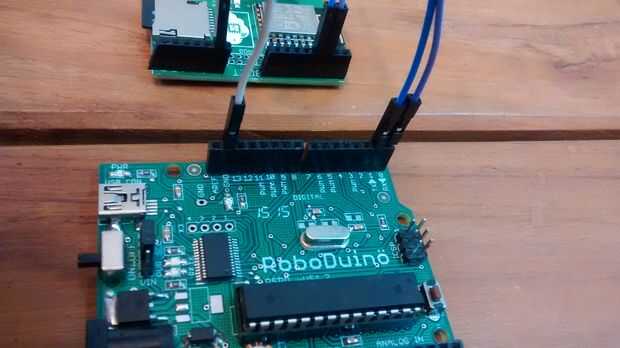

1) conectar el pin Tx del perno al pin Rx del Arduino.
2) Conecte el pin Rx del perno al pin Tx del Arduino.
y por último
3) conectarse Gnd(ground) perno del perno perno Gnd(ground) de Arduino.
Luego puedes subir el siguiente código en Arduno probar comunicación Serial
void setup() {<br> // put your setup code here, to run once: Serial.begin(9600); //Begin Serial at 9600 Serial.setTimeout(50); //Timeout serial if readString is unavailable } void loop() { // put your main code here, to run repeatedly: <br> String inString = ""; <br> if (Serial.available() > 0) { // get incoming String inString = Serial.readString(); //Read input string from bolt Serial.print(inString); //Send same string back to bolt } } Este es un código Simple echo que contestará detrás lo que Arduino recibir hacia el perno.
Una vez grabas este código desde tu Arduino llamada la siguiente URL en tu navegador para probar el sistema:
* asumir dirección de ip del perno es 192.168.1.5
http://192.168.1.5/serialWR?data=hello
y obtendrás una respuesta JSON con juego de llaves de "éxito" al conjunto de clave "1" y "valor" a "Hola".
