Paso 1: Herramientas, materiales y archivos
Estos pernos están hechos de espacios en blanco de placa de circuito de doble cara FR-1. El frente está grabado con el diseño y la parte de atrás está grabado al agua fuerte con los rastros electrónicos. Todas las versiones tienen un interruptor excepto la libélula — no había lugar! Para apagar el encendido y apagado, usted tiene que quitar la batería.
Este proyecto se supone que tiene sólidos conocimientos de soldadura y lectura de archivos de circuitos para colocar correctamente los componentes.
HERRAMIENTAS
- Othermill
- Ordenador con Otherplan instalado
- Molinos de punta plana: 1/32 1/64" y 1/16"
- Cautín y soldadura
- Plancha o tostadora horno (opcional) para soldadura de reflujo
- Almohadilla Scotch-Brite
MATERIALES
- En blanco de PCB, doble cara, FR-1
- Cinta doble cara
- (Opcional) goma de la soldadura para soldadura de reflujo
- Imán, pequeño pero fuerte
COMPONENTES ELECTRÓNICOS
- LED, montaje en superficie (4) su color favorito
- Resistencias, montaje en superficie, 40 – 50 ohm (4)
- Sostenedor de batería, montaje en superficie, CR1025
- célula de batería, 3 voltios, moneda, CR1025
- Encendido/apagado del interruptor, montaje superficial, pequeño
ARCHIVOS
Elegir al menos uno de los siguientes, todos los cuales están en el archivo zip adjunto a este paso.
- Hummingbird_Pin.BRD

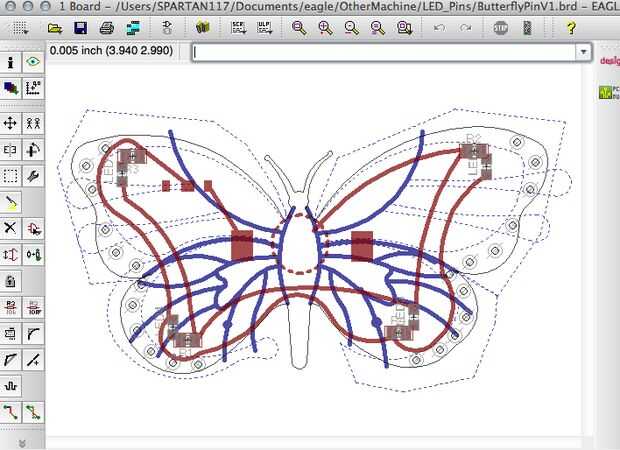

- Butterfly_Pin.BRD

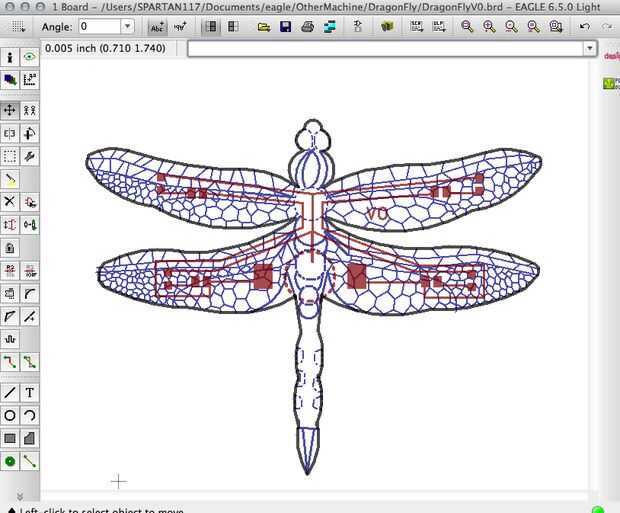

- Dragonfly_Pin.BRD
