Paso 5: Añadir luz

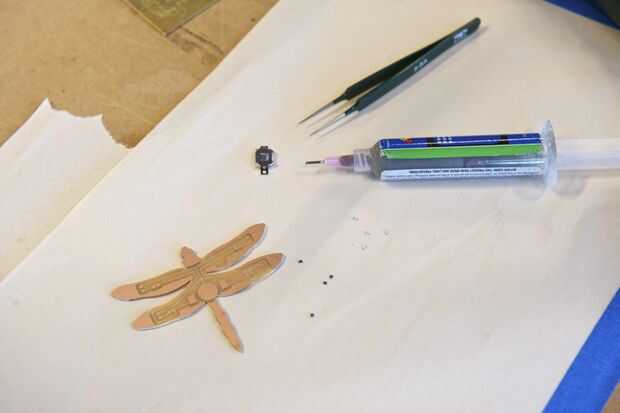

Hay varias maneras de soldar los componentes electrónicos a tu tarjeta. Os adjunto los componentes más grandes, como el soporte para interruptor y pila, a mano mediante un soldador. He utilizado para montar los componentes de montaje superficial (SMD) más pequeños, como los LEDs y las resistencias de la soldadura por reflujo.

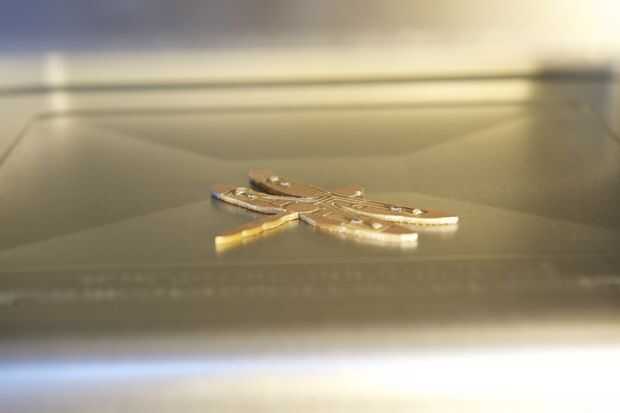

Flujo de soldadura requiere pasta de soldadura y una placa caliente o un horno tostador. Para las placas como esta, cualquier fuente de calor funciona bien, pero he encontrado que un horno tostador proporciona más calor. Para más información sobre flujo de soldadura, leer paso 4 del tutorial de collar colibrí de PCB.

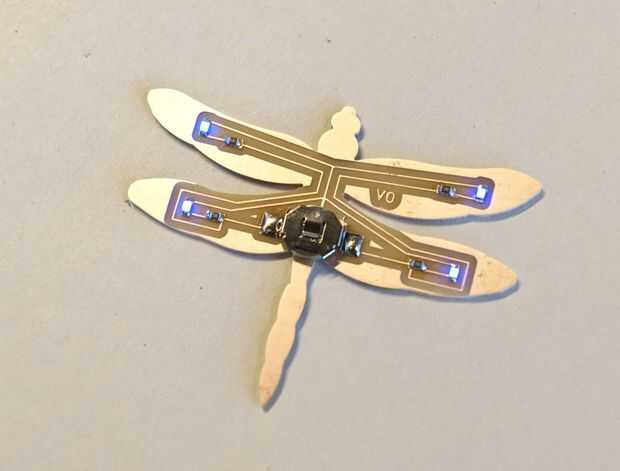

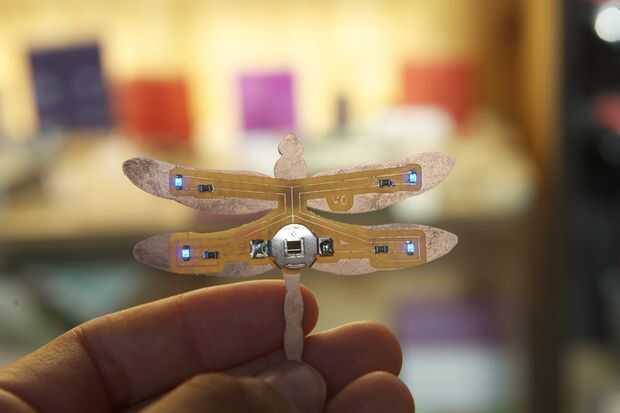

Cuando has conectado todos los componentes, resbalón en la batería 3 voltios y flick en el interruptor! Si el LED no enciende, entonces su tiempo para depurar su circuito. Una vez más, el paso 4 del tutorial de collar colibrí de PCB tiene algunos buenos consejos de depuración.
