Perro, bajar el sofá! (3 / 6 paso)

Paso 3: Montar la electrónica

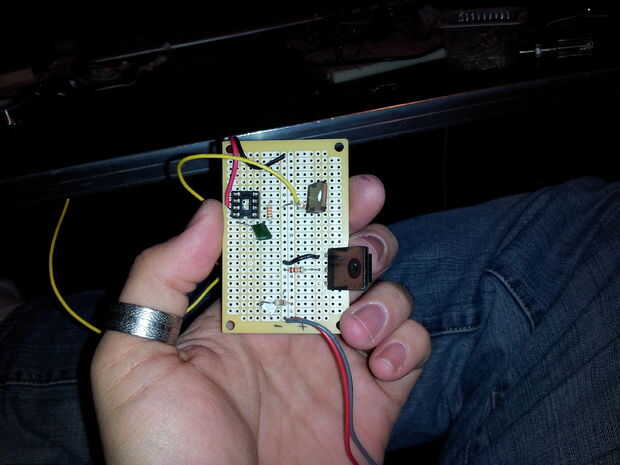

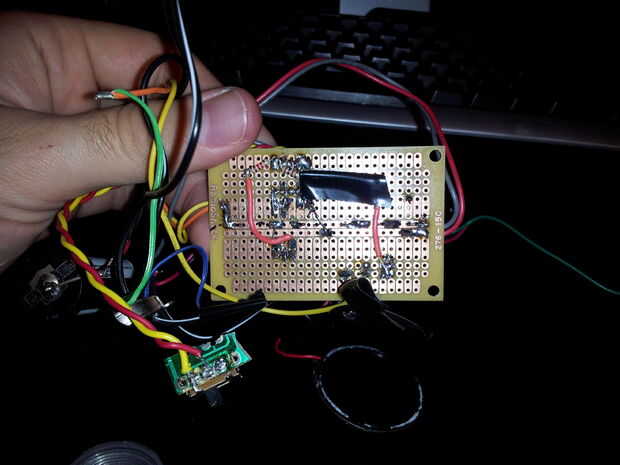

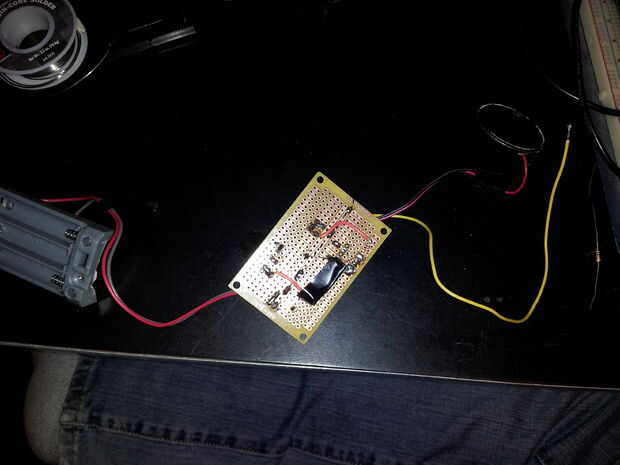

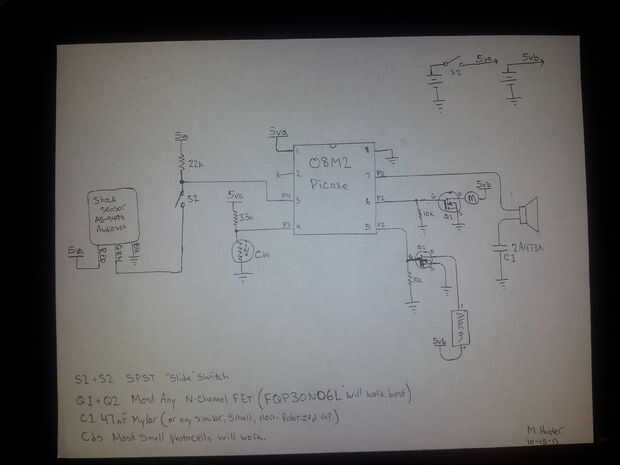

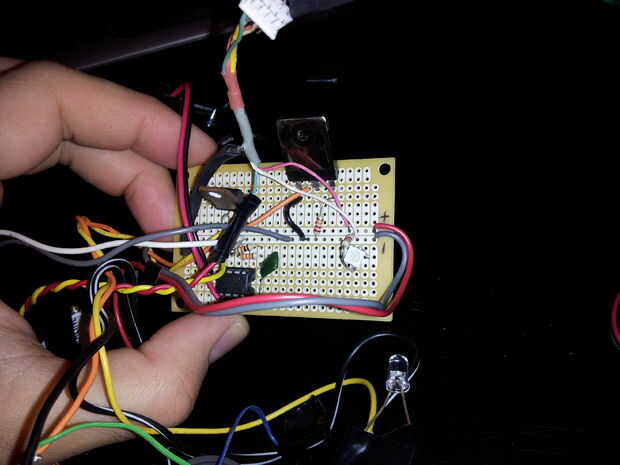

Construir el circuito siguiendo el esquema, sólo usé lo que tenía que poner alrededor.   Mi consejo es no la mejor pero me funciona.  Si usted quiere tomar el tiempo para diseñar los componentes con el águila o software similar que seguramente ayudará.  Prefiero el cableado punto a punto rápido para proyectos como este.  Utilizar un zócalo de 8 pines del IC aunque para facilitar la actualización de software, además si yo volar el picaxe siempre puedo reemplazarlo. No es que alguna vez haría saltar cualquier electrónica ni nada...

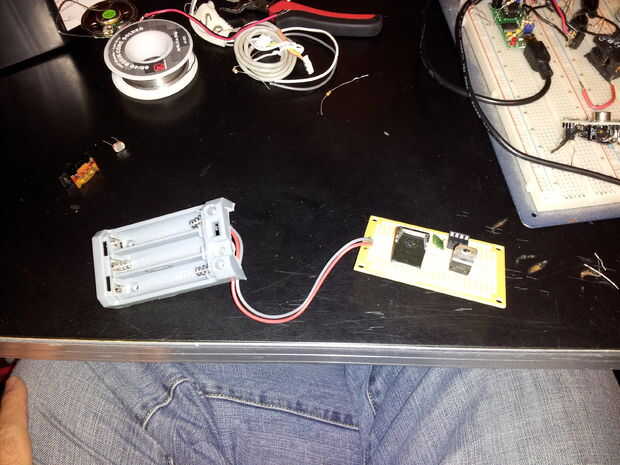

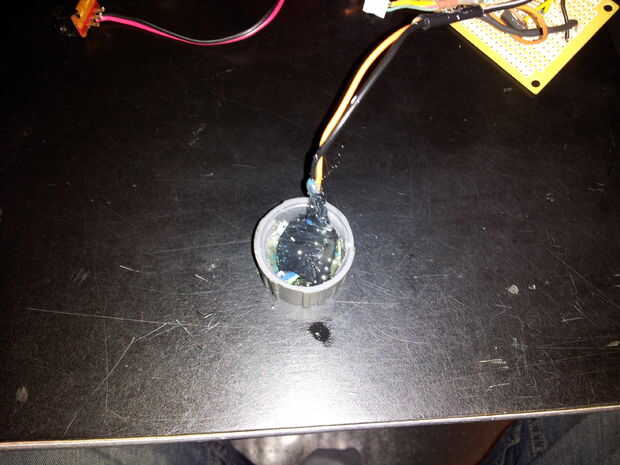

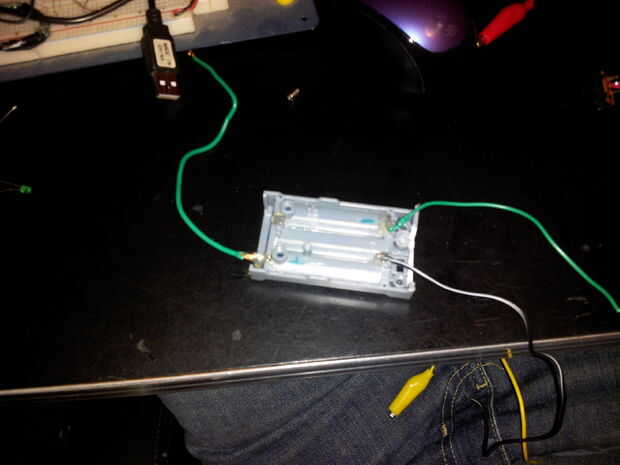

Tenga en cuenta que usaba 2 baterías, etiquetados como 5Va y 5Vb, esto no es totalmente necesario pero la corriente de mi motor fue restablecer el picaxe siempre activado así que usé un paquete de baterías separado para él.  También tenga en cuenta que el 5Vb puede ser de 5-12V si tienes una alarma de voltaje más alto por ejemplo.  Sólo asegúrese de que la tensión que están sustituyendo sólo va la alarma de motor y no el picaxe, lo hará enfadado.  No como él cuando está enojado.  Hice otra cosa tonta y poner el motor pager de "estilo disco" en una tapa de la botella y luego llena la tapa con pegamento caliente. Hice esto porque el motor pager era metal y no quería ningún cortocircuito ocurre en mi caja de proyecto y porque tengo mucho tiempo en mis manos.

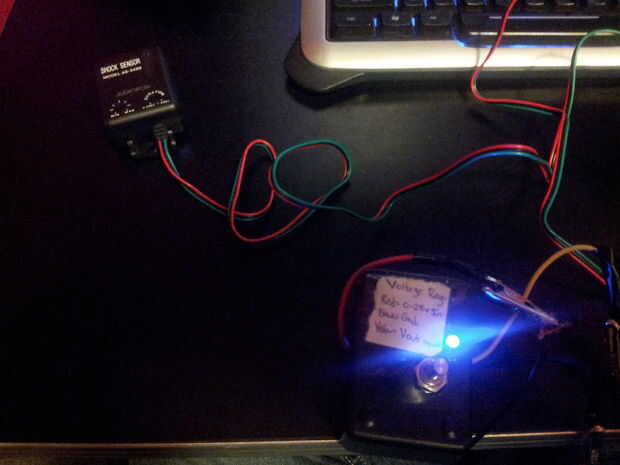

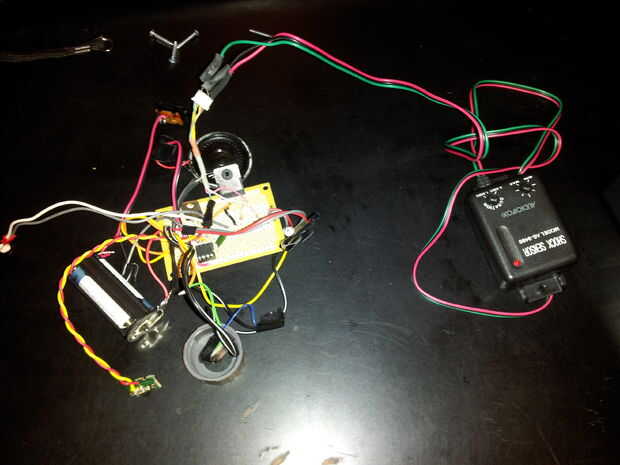

El sensor de "shock" (vibración) que utiliza es un Audiovox estándar, sensor de choque de estilo automático de alarma.  Creo que está diseñado para ejecutarse en 12 voltios pero funcionó a la perfección para mis propósitos incluso a 5 voltios. Tiene sensibilidad ajustable por lo que es capaz de detectar pequeñas vibraciones hasta los golpes más grandes. Usted debe ser capaz de obtener una tienda en línea mediante la búsqueda o en una compra mejor o similar que vende sistemas de radios y alarmas del coche etc..

También instalé un capacitor bastante grande de 5Va a tierra, pero no aparece en el esquema (un electrolítico 1000uF creo).
Ten en cuenta si decide alejarse del esquema que el picaxe no le gusta algunos pernos flotantes, lo que significa no conectado, así que si usted no utiliza un perno debe poner una resistencia k 10 del pin a tierra.

PRO TIP: No utiliza FETs caras gigantes como lo hice, no son realmente necesarios para un proyecto como este, además de que generalmente requieren un voltaje más alto de la puerta para "encender" y pueden calentarse bajo ciertas condiciones.

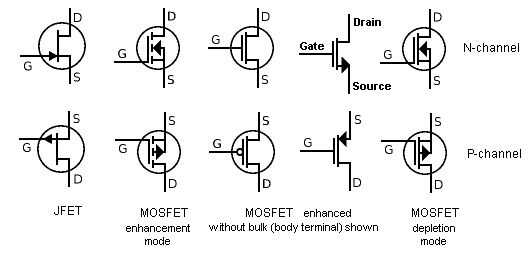

Consejo de novato: he incluido un cuadro de símbolos esquemáticos para los diversos tipos de FETs, que puede ser útil. Y un cuadro de un perno de FET estándar hacia fuera.
