Paso 8: Conecte y código Arduino
Primero descargar el código y subir a Arduino. Luego deslice la pila de 9 V en el molde 3d para que sus cables salen de la bodega donde se sentará el Arduino.

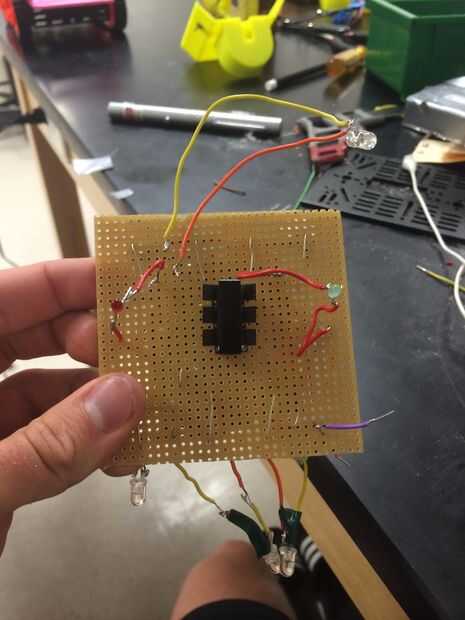

El siguiente paso es conectar la instalación de la Junta de soldadura con Arduino.
Conecte los conductores conectados al fotodiodo izquierda, fotodiodo de centro, derecha fotodiodo y fotodiodo superior a las entradas de A4, A3, A5 y A2 en el Arduino respectivamente.
Conecte el cable del LED rojo al pin número 6 y el cable que viene del LED verde al pin número 9.
Conecte el conductor conectado a la clavija de puente de H 2 a Arduino entrada 3. Conecte el conductor conectado a la clavija 7 a Arduino entrada 5. Conecte el conductor conectado a la clavija 10 a Arduino entrada 11. Conecte el conductor conectado a la clavija 15 a Arduino entrada 10.
Conecte el conductor desde el cable de tierra a la entrada de tierra en el Arduino y el cable que viene desde el cable de 5V a la salida de 5V de Arduino.
Conecte la salida de interruptor no conectada al cable de 7.5 V a la entrada Vin en el Arduino.

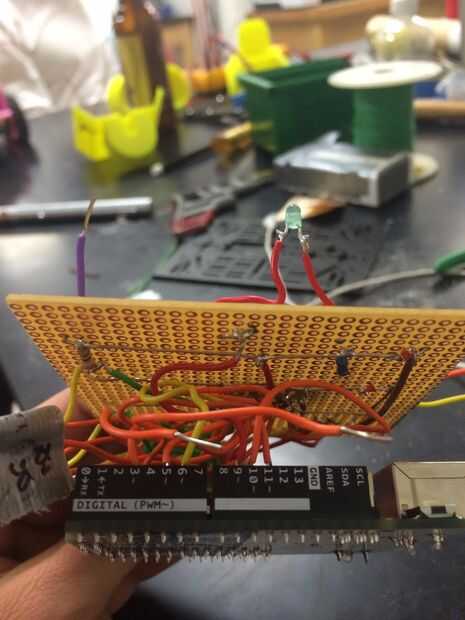

En este punto el Arduino debe descansar debajo de la soldadura con 3 fotodiodos que sale entre ellos y un interruptor, fotodiodo y el LED rojo y verde por encima de la Junta.

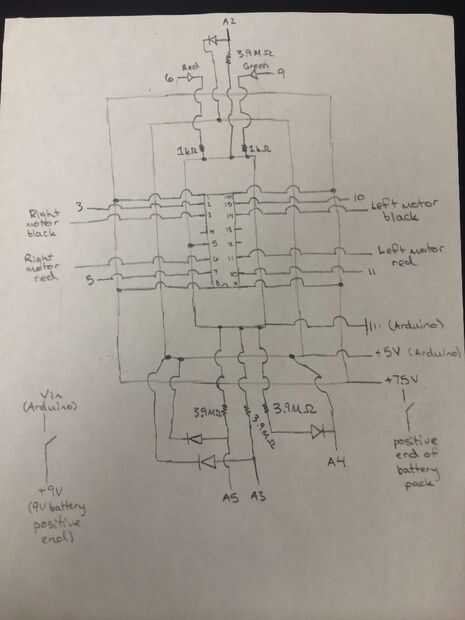

Es un diagrama del circuito de la instalación completa, incluyendo los últimos pasos.
