Perseguidor del GPS del tazón de fuente/bolso Halloween (2 / 10 paso)

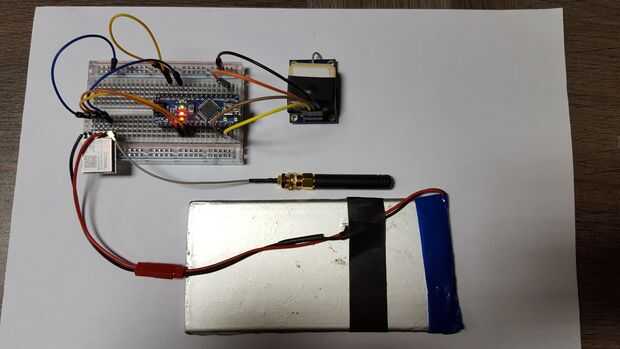

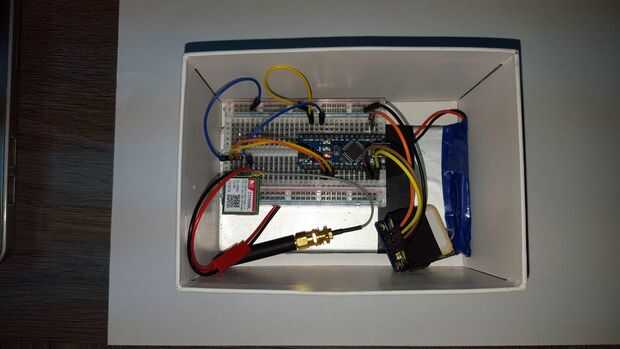

Paso 2: Preparar el hardware

Arduino Nano cableado

Nombre PIN | Conexión

D2 | Pin TXD SIM800

D3 | Pin SIM800 RXD

D11 | Pin de GPS módulo TX

D12 | Pin de GPS módulo RX

3V3 | Pin de VCC de módulo GPS

TOMA DE TIERRA | Línea de tierra en el protoboard

5V | Pin de VCC SIM800

Cableado SIM800L

Nombre PIN | Conexión

TOMA DE TIERRA | Línea de tierra en el protoboard y batería soldada (-) pin

RXD | Arduino Nano D3

TXD | Arduino Nano D2

VCC | Patillas de 5V de Arduino Nano y batería soldada (+)

GPS módulo cableado

Nombre PIN | Conexión

TOMA DE TIERRA | Línea de tierra en el protoboard

VCC | Arduino Nano 3V3

RX | Arduino Nano D12

TX | Arduino Nano D11

Cables de batería

Soldado el + batería directamente a pin SIM800L VCC pin y también el - batería a pin SIM800L GND pin.
