¿Persianas de la ventana automático regulador (PICAXE) (4 / 18 paso)

Paso 3: Modificar y montar el Motor del engranaje

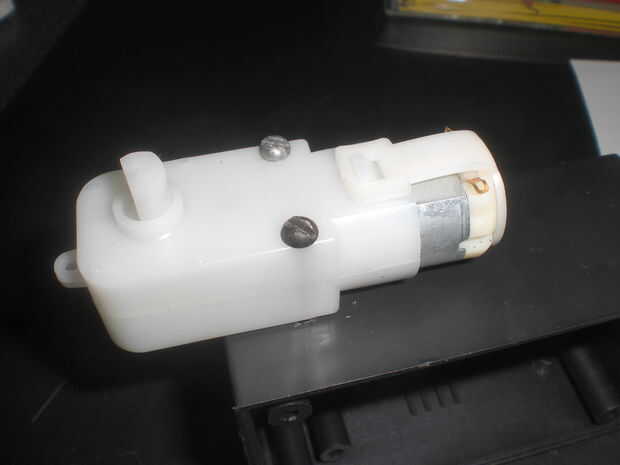

GM3 el engranaje del motor tiene un eje que sobresale de la carcasa en ambos lados. Utilice sólo el lado del eje que es plana de dos lados. No use el lado plano en sólo un lado (como una D). Que parte del eje es realmente un espaciador y no dé las ciegas más de un par de veces antes de pelar y caerse.

Retire la varilla de las persianas que usted normalmente se dirige a abrir y cerrarlas. Usted notará un pequeño agujero en la pieza plana en la parte superior de esta vara. Conseguir una broca del mismo tamaño que ese hueco (unos 3mm). Perfore un agujero en el eje del motor en aproximadamente la misma distancia desde el extremo de su eje como el agujero del extremo de la varilla.

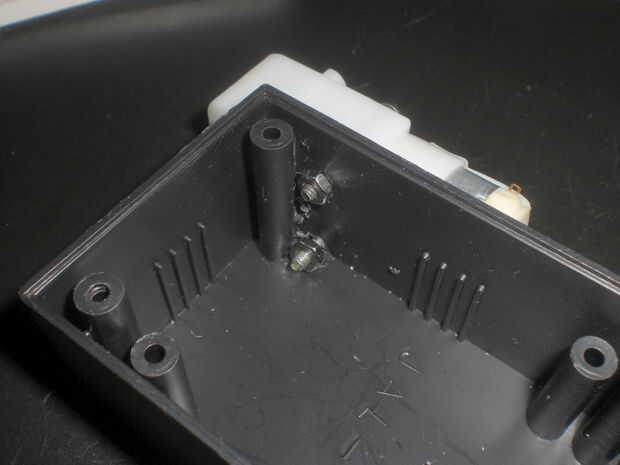

Monte el motor en la parte inferior de la caja de proyecto utilizando los pernos y las tuercas 4-40. Tenga en cuenta que hay un pezón pequeño que en el lado del motor que va hacia la caja del proyecto. Coloque una arandela pequeña sobre el pezón para mantener el cuadro de proyecto directamente con la parte inferior de la caja del proyecto cuando se aprieten los pernos. El extremo perforado del eje del motor debe ser pegado como en la foto. Esto le permitirá montar el cuadro de proyecto para las persianas, manteniendo el eje del motor en una posición que permita el gancho en el eje de la persiana para ir a través del orificio en el eje del motor.

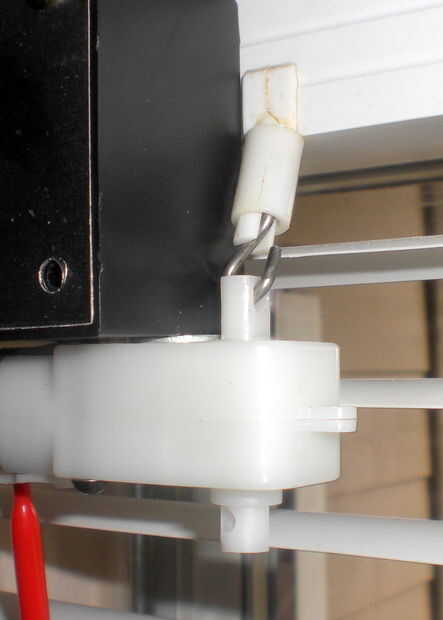

Siga adelante y ponga el gancho a través del orificio en el eje del motor y el cuadro de proyecto contra las persianas en la parte superior de la ventana. Taladre un pequeño orificio en la parte posterior de la caja del proyecto y en la parte superior de la persiana. No atornille el cuadro de proyecto a la parte superior de las persianas aún. Este agujero se utilizará posteriormente para montar el controlador de las persianas mediante un tornillo autorroscante.
