¿Persianas de la ventana automático regulador (PICAXE) (5 / 18 paso)

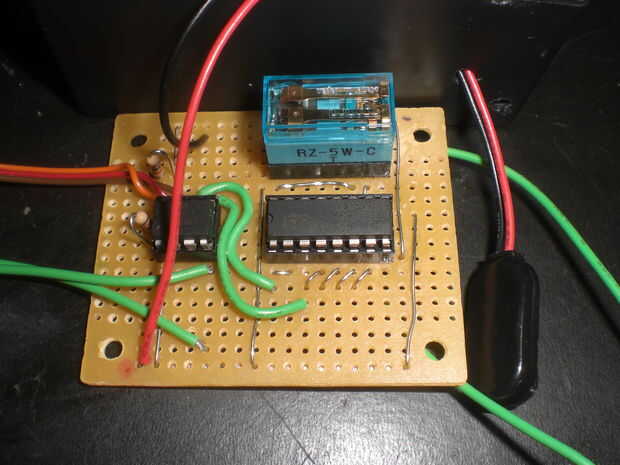

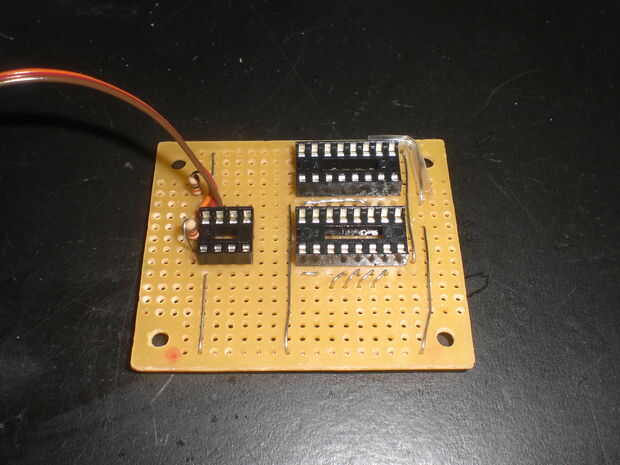

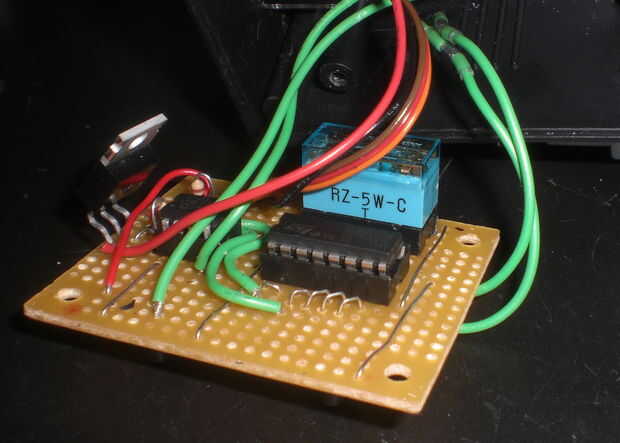

Paso 4: Construir el circuito en el tablero de Proto

No sería práctico para que te dé todos los detalles en esta parte de la construcción. En este momento estás prácticamente por su cuenta en cuanto a convertir el diagrama esquemático en un circuito real.

Te sugiero que primero construir el circuito en un protoboard. Esto familiarizarse con el circuito y los componentes y que pueda probarlo antes de soldar todo para arriba. Temporalmente había montado en la caja de engranajes de motor y el proyecto para las persianas y corrió los cables hasta el circuito de protoboard para poder probar y ajustar el circuito y el software antes de realmente ponerlo todo en una caja de proyecto.
