Paso 3: cableado

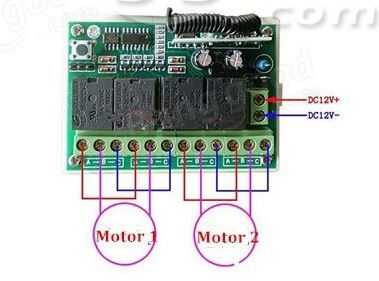

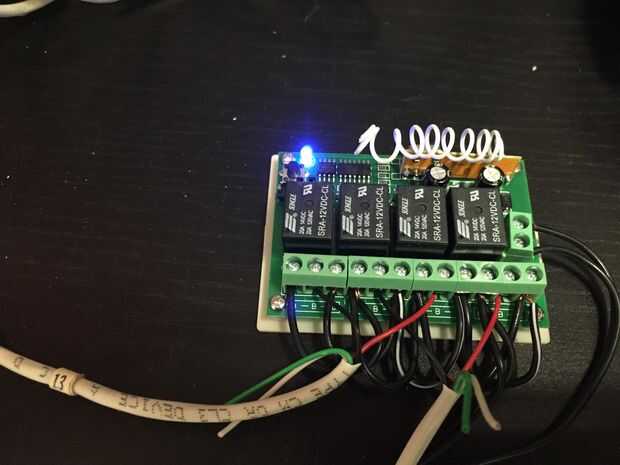

El controlador inalámbrico que utiliza tiene 4 relés. El esquema anterior muestra cómo conectar 2 motores para adelante y reversa. Utilizamos solamente 2 de las 3 ventanas de todas formas por lo que esta funcionado bien para mi proyecto de motorización de 2 ventanas.
Usé un ladrillo de la energía de 12V para alimentar el control remoto inalámbrico y un ladrillo de alimentación de 6V para alimentar los motores. Podría haber utilizado baterías o incluso hice un pequeño circuito a los 12V para los motores y utiliza un ladrillo de la energía sola, pero les tuve y fue más fácil de usar sólo 2 ladrillos de poder diferentes.
Utilicé una pistola de pegamento caliente para ejecutar pequeño alambre de calibre 24 bajando por el lado de la ventana detrás de las persianas para conectar los motores del engranaje para el mando a distancia y apenas se pueden ver los cables.
Mientras que esto no permite fácilmente para la automatización o la interfaz de ordenador y teléfono como algunos de los otros proyectos de persiana motorizados en persianas de Instructables es una manera muy barata para tener control remoto inalámbrico.
Espero que esto te inspira para hacer su propio!
