Persistencia de la pantalla de la visión (POV) (2 / 5 paso)

Paso 2: vamos a soldar!!!!

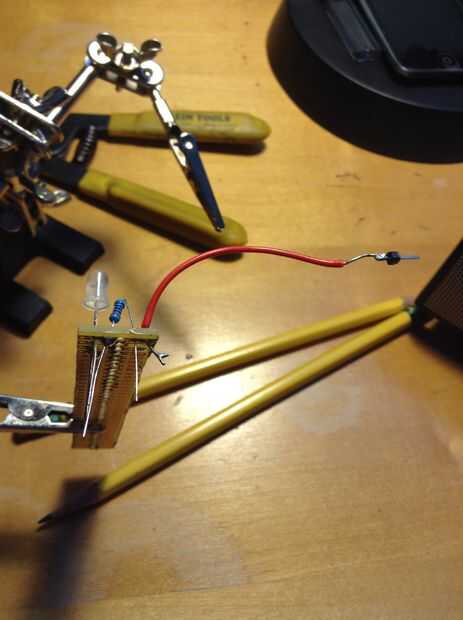

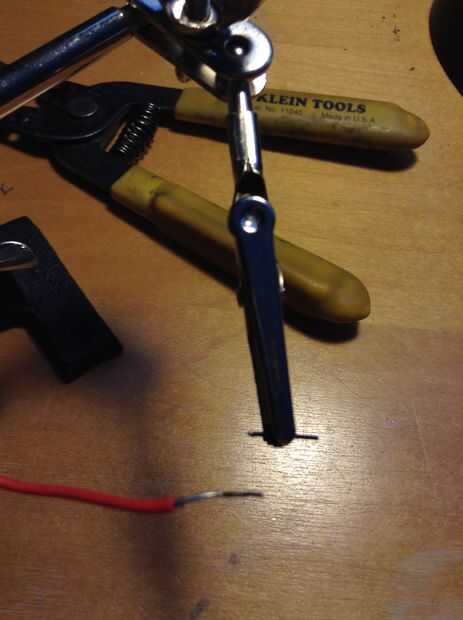

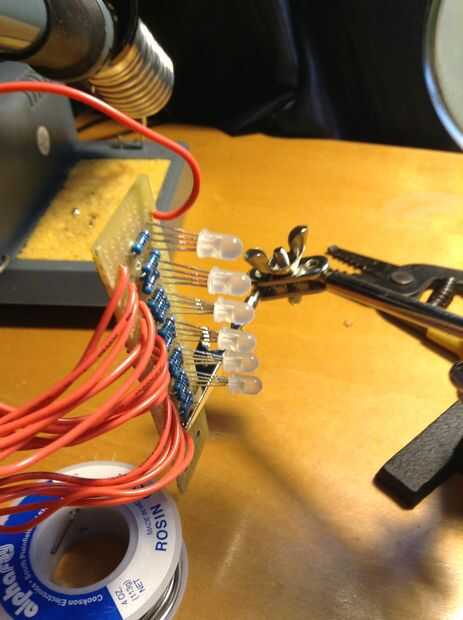

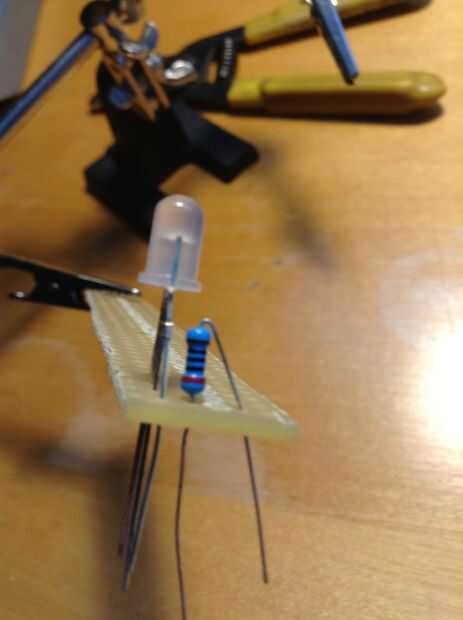

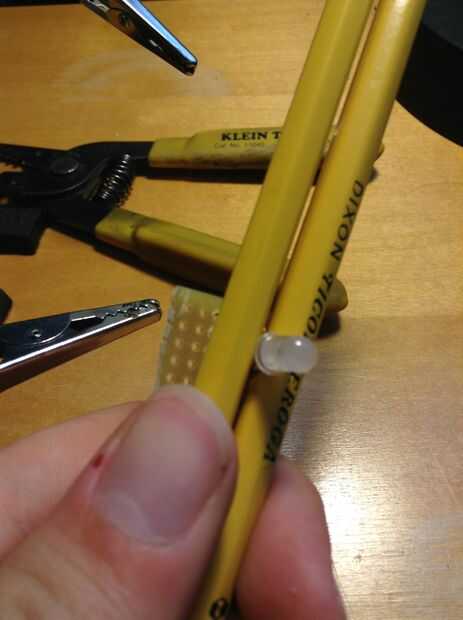

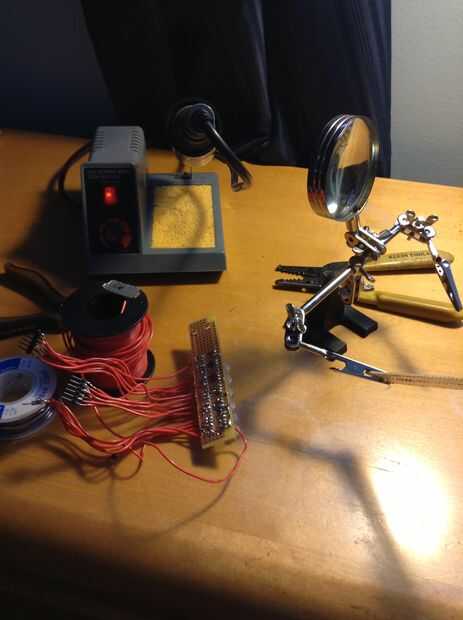

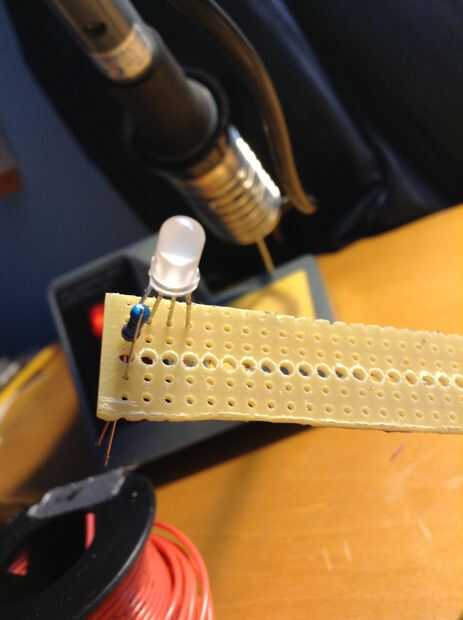

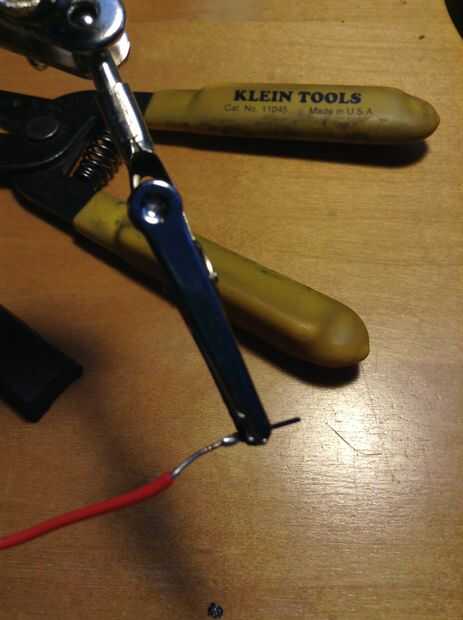

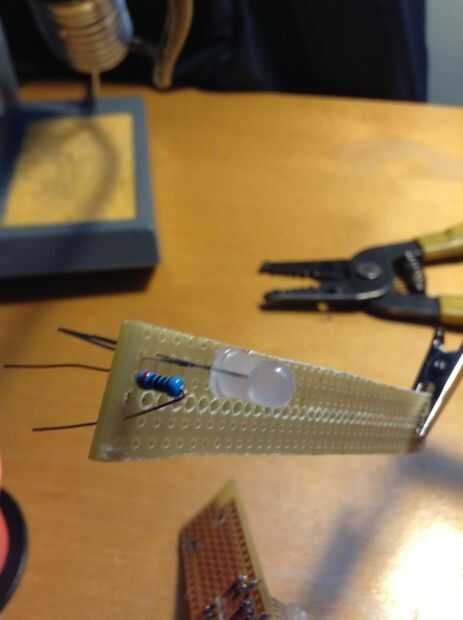

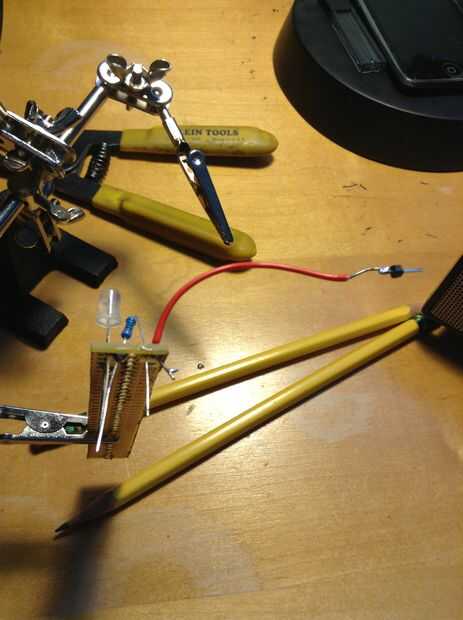

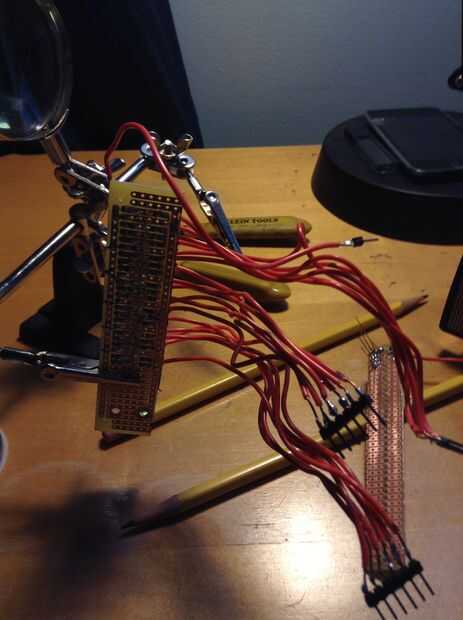

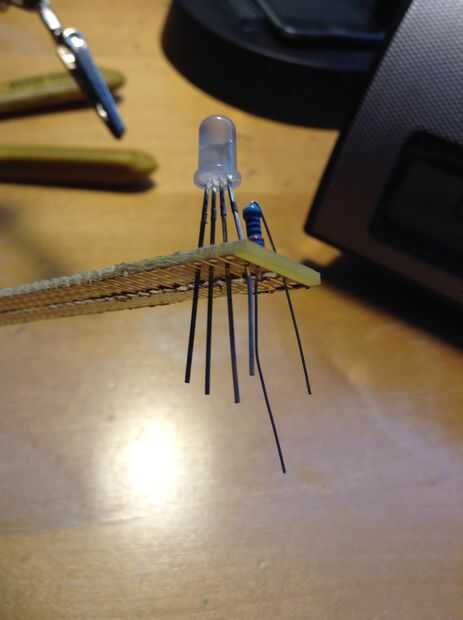

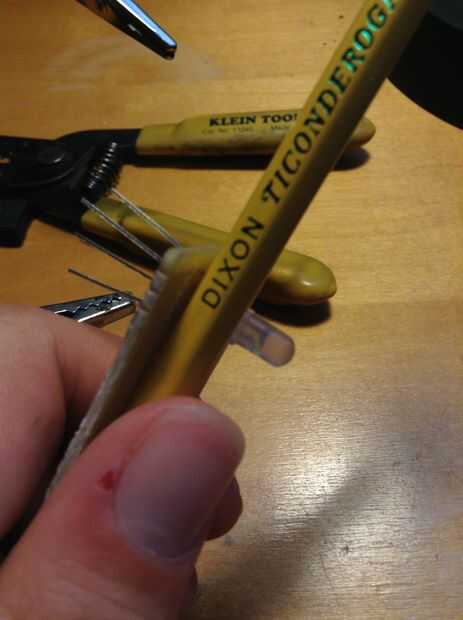

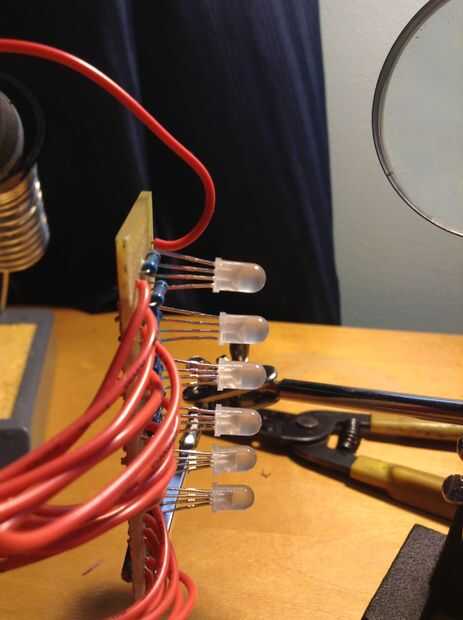

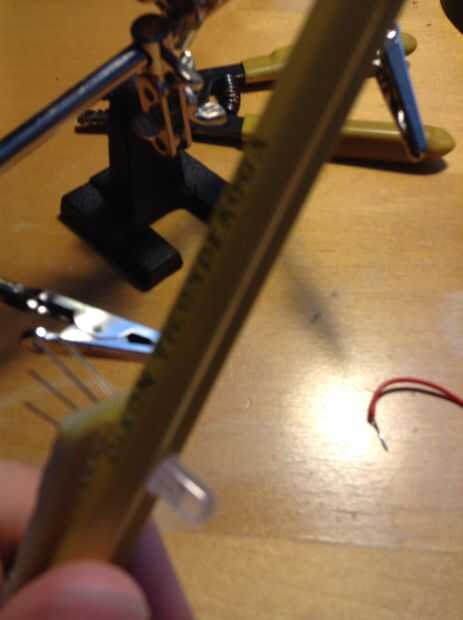

Now its time for some soldering! antes de comenzar Asegúrese de que su materia está listo para funcionar y el soldador esté caliente. En primer lugar, tomar sus LEDs y soldarlos en lo borde del lado largo asegurándose de que cada lado plano de los pilotos se enfrentan a la misma manera, esto es muy importante. Usé dos lápices para asegurarse de que todos los LEDs eran la misma distancia de la Junta de tira. Ahora soldar una resistencia sobre el puente para cada pin en el LED excepto el perno más largo. Ahora vas a conectar entre sí todos los ánodos (el pasador largo). Una vez el LED y los ánodos se sueldan y los ánodos conexión su tiempo para los cables de puente. cada cable de puente tendrá que ser de 6 pulgadas o más larga. Ahora soldar un perno jefe a uno de los cables y conectar a todos los ánodos, esto irá a 5v en el Arduino. ahora a partir de la parte superior de la Junta de tira de la soldadura de los cables a los otros extremos de las resistencias. Por último, cada seis alambres de la soldadura de una fila de 6 terminales de cabecera, usted debe terminar con 3 grupos de 6.
