Paso 1: Hacer el adorno
Así que ¿qué bits encontré para hacer este adorno de POV?
¿1 * Arduino PRO MINI 5V / 16M como un NANO? (no tiene un FTDI).
8 * LEDS de ánodo común (positivo) a todo color.
3 * SN74HC573N Octal transparente tipo D cierres (tomada de 8 * 8 * 8 cubo).
titulares de la viruta DIL 3 * 20 pines.
Resistencias de 24 * 470 ohmios.
Resistencia de 1 * 1 K Ohm.
1 * protoboard 33 pistas por todo el 12/14 (para montar el tubo elegido)
batería de 9V y conector de la batería.
1 * tubo de cartón de 20mm ancho de 88mm de diámetro (fuera de 82mm dentro).
Montón de cables para las conexiones y enlaces.
Paso 1. El tubo y LED

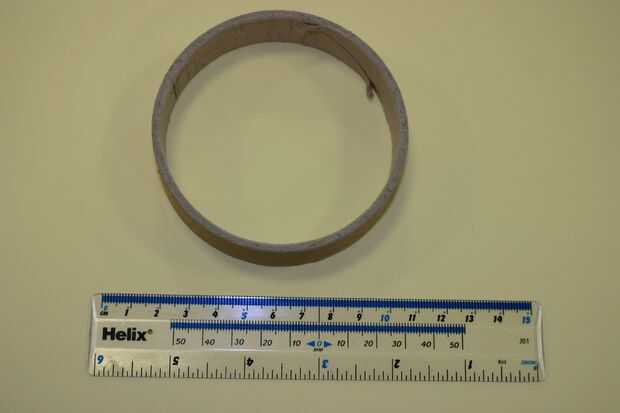

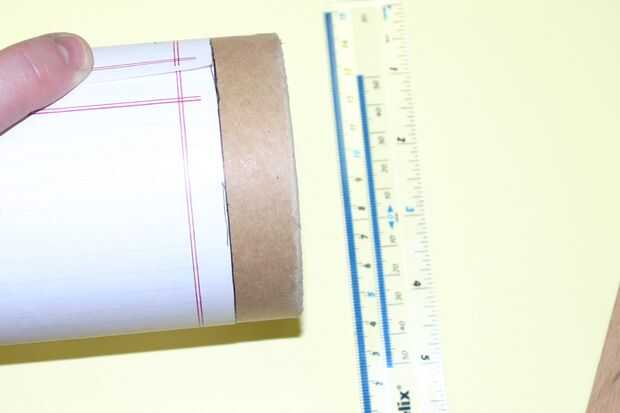

Encontrar un pedazo de tubo. Puede utilizar cualquier tipo de tubo como es no menor de 82mm diámetro interior, me paso a buscar un grande documentos en el trabajo del tubo y corte el extremo de él! (Estoy seguro que nadie notará)
Elija su LED que me ha ocurrido que todo color común ánodo LED pero podría utilizar cátodo común o hacerla muy simple y sólo tiene un color (conducido directamente desde el Arduino)

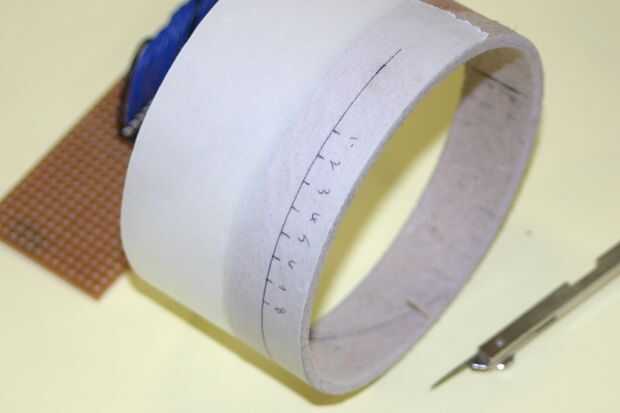

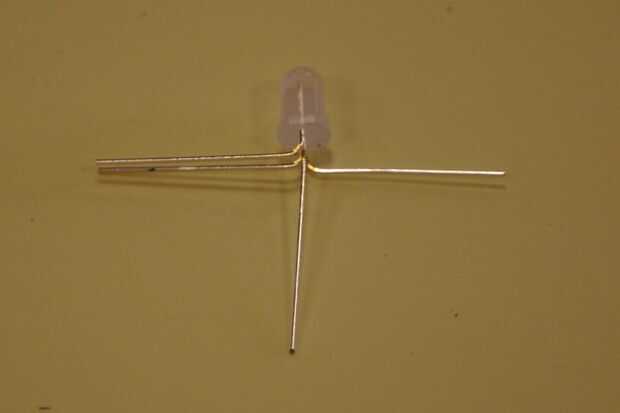

Identificar el común de la pierna de la pierna y luego doblar las otras 3 patas hacia adelante y hacia atrás, el mismo se dobla para el 8 de LED. Luego tome un poco de cinta adhesiva y trazar una línea de 10mm desde el borde y la marca de espacio de 6mm para el 8 LED (la imagen muestra esto mejor que lo puedo explicar). A continuación coloque la cinta en el tubo y perforar a través el cubo con un punto de la brújula.

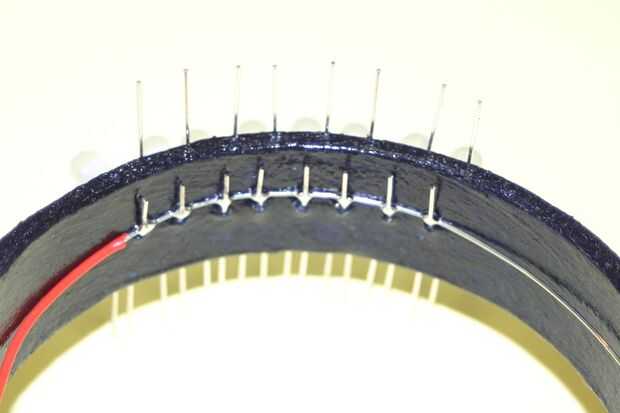

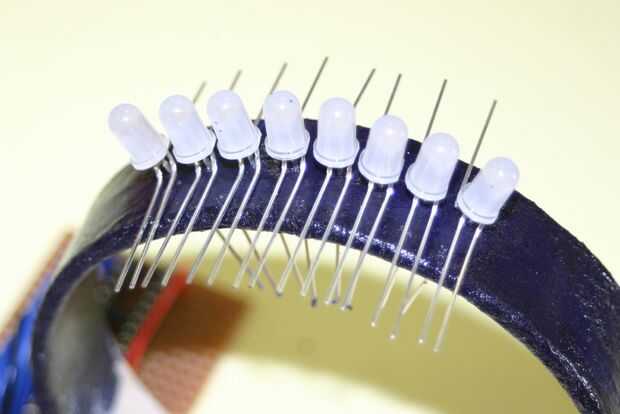

Poner todos los LED en coloca en el tubo y luego coloque un trozo de cable de núcleo sólido por debajo de las piernas para que pueda doblar los ánodos sobre el alambre y soldar a ella. Una vez que lo hecha puede ser vale la pena solo que todo trabajo de LED.
Un color en un momento de ajuste las patas luego dóblelos sobre el borde del tubo, luego soldar los cables a cada doblado sobre la pierna. Elegir hilos rojo, verde y azul para el LED respectivo color.
Por último para esta etapa que he pintado sobre las piernas desnudas con un plástico de agua basado en pintura, sello todo en su lugar, proporcionan un aislamiento y ocultar las piernas brillantes!
