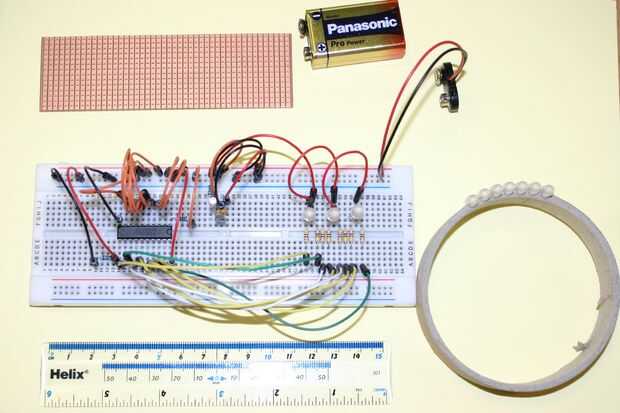

Paso 2: El protoboard circuito
Paso 2. El circuito del tablero de pan.

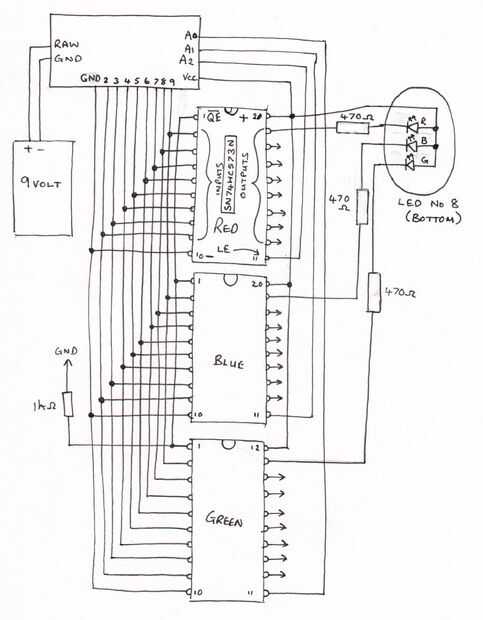

Así que, como ya he explicado sucedió que estos chips (SN74HC573N) ahí por lo que es lo que usé. Son realmente fáciles de utilizar y explicar. En el lado izquierdo son las 8 entradas y a la derecha hay 8 salidas. Que poner el código necesario en la entrada luego carga el patrón tomando el cierre habilitar (LE pin 11) alta volver a baja. Esto almacenará el código en la salida. También hay pines GND y Vcc y el otro pin llamado "No QE" que permite que las salidas por alto o bajo, no utilizo este perno para que solo lo tire hacia abajo usando una resistencia de 1K ohm. Y eso es todo.
3 virutas se utilizan para conducir los 3 diferentes colores y se unen las patas de entrada 8 y el 3 LE (latch enable) ir a diferentes clavijas en el Arduino para seleccionar el color correcto para el patrón a las entradas (eso suena muy confuso pero no!).

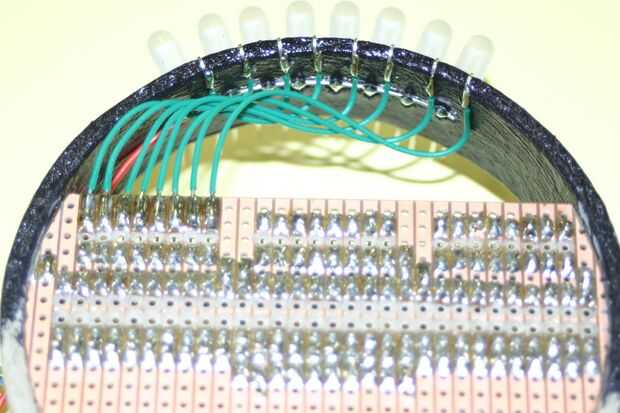

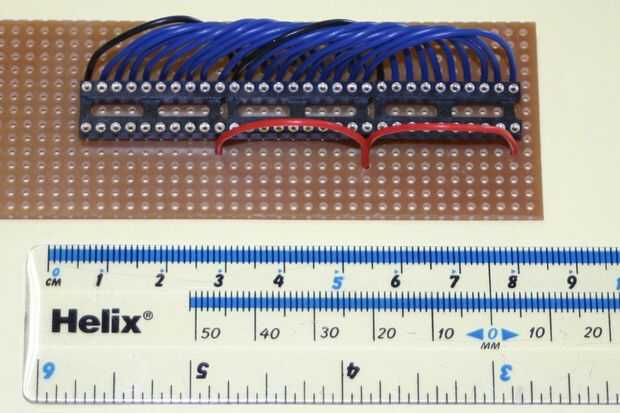

Una vez se han soldado los titulares de 3 chip (cortadas entre pistas) puede Agregar los enlaces y las resistencias de Ohm 24 470. (Otra vez donde la resistencia se coloca a lo largo de la pista de un salto de pista debe cortarse entre las piernas (véase las fotos). Entonces una última resistencia para tirar abajo la commoned "No QE" clavijas a tierra. (1K ohm)

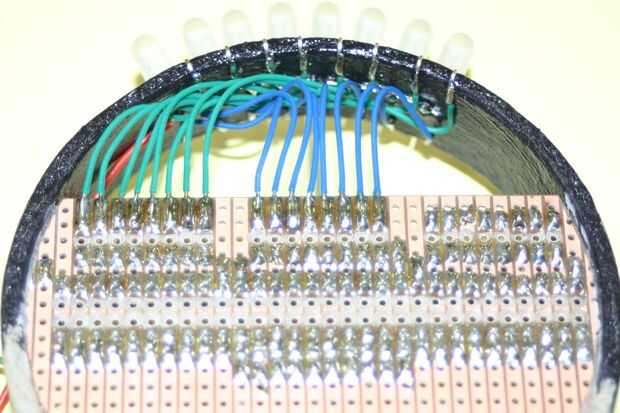

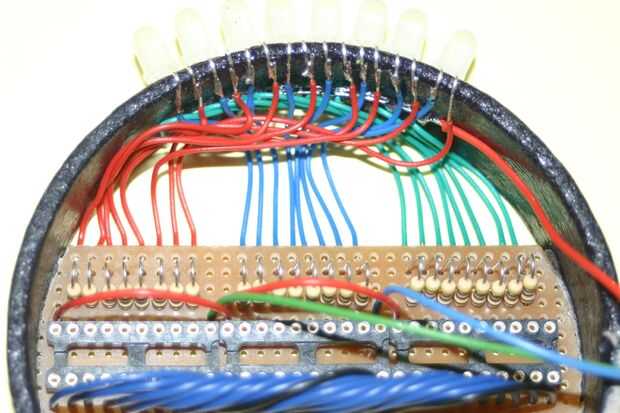

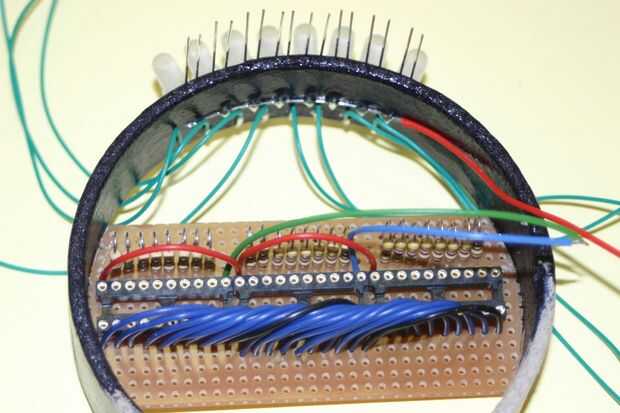

Una vez que estés feliz con la placa entonces presentar los extremos para satisfacer el tubo que tienes y el tablero del pegamento en la parte posterior del tubo como se muestra en uno de los cuadros. Entonces un color en un momento de la soldadura de los cables conectados a las patas del LED en el borde del tablero para que estén conectados a las resistencias de salida. Luego conecte los cables de Arduino y por último la potencia.
