Paso 3: El Arduino PRO MINI 5V / 16M
Paso 3. El Arduino PRO MINI 5V / 16M

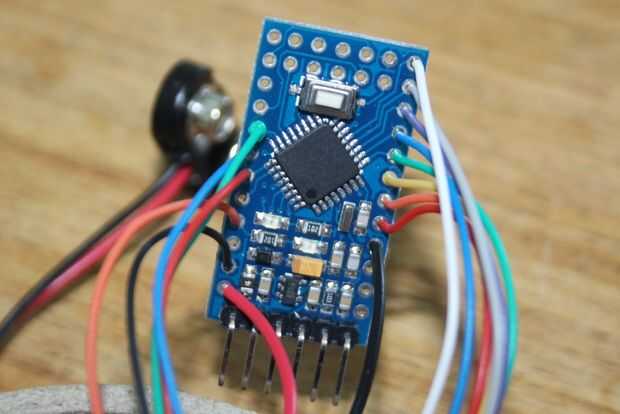

Me ha pasado que algunos de estos de mentira alrededor de la cual yo había conseguido forma internet por alrededor de £2.50. Decidí mantener las cosas simples y con cable del 8 salidas a los pines 2 a 9 color codificado por consiguiente! Y las 3 conexiones LE hicieron a A0, A1 y A2 (que se puede utilizar como pines digitales agregando 14 al pin número por ejemplo, los pines 14, 15 y 16) otra vez de color estas rojo, azul y verde para que coincida con el LED.
El poder es a través de una batería de 9 voltios que va a las conexiones "RAW" y GND en el Arduino, protoboard es alimentado a través de los cables de los 5V y GND (o GDN en mi clon barato!) y eso es todo.

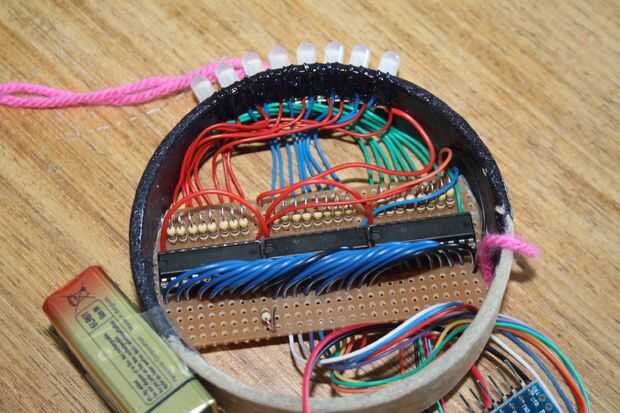

Hace agradable y limpio para que todo quede en el tubo y se ve bonito! Usted podría agregar un frente y espalda pero quería dejarlo abierto para que todo el mundo podía ver lo que está dentro!

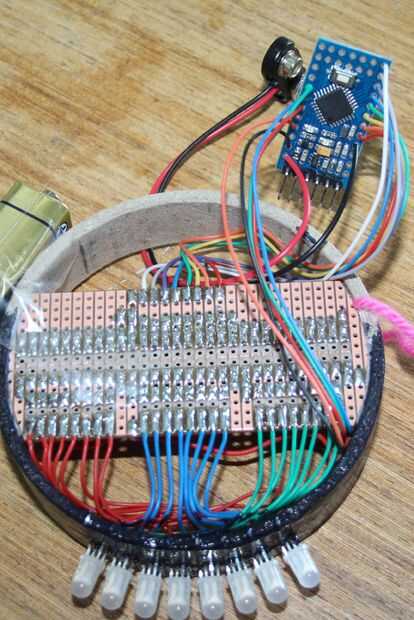

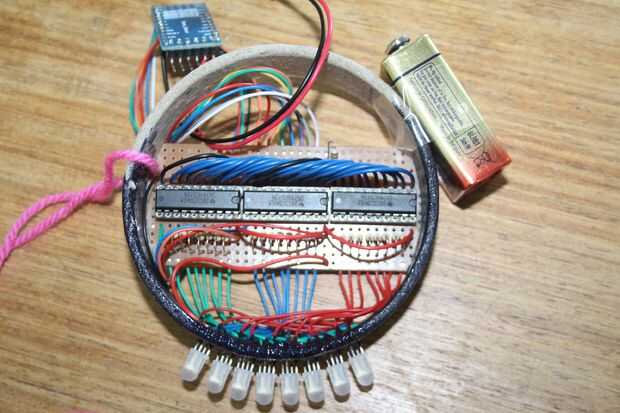

Y una última cosa, se puede ver en uno de los cuadros cómo todo esto encaja, sin embargo no puede ver el celo que ha sido envuelto alrededor de la batería y el Arduino para evitar cortocircuitos.
