Persistencia de la visión (POV)-2 modos de juego - (3 / 13 paso)

Paso 3: Hacer el tablero

A PCB se puede hacer por muchos métodos como UV aguafuerte, técnica de transferencia de tóner, utilizando un molino CNC etc.. Vamos a estar haciendo con manualmente manera porque el circuito es tan simple y no es necesario que lo impriman. es el único método que no requiere acceso a los costosos equipos y materiales.

Paso 1

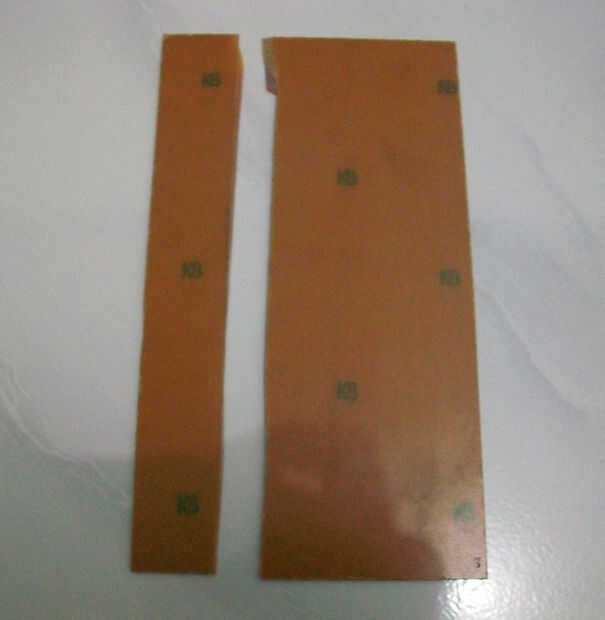

Corte el perfboard, unos 22 cm de largo y 4 cm de ancho. (ver imagen 1)

Paso 2

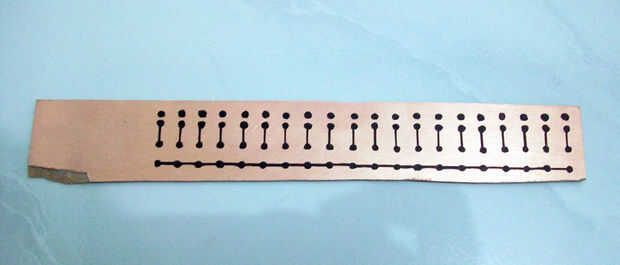

Dibujar la línea del circuito con marcador permanente. Lo estoy haciendo (ver imagen 2)

Paso 3
Tiempo de grabado! Hay un montón de "Cómo hacer PCBgrabado", por lo que no explico otra vez en mi instructables.

Paso 4

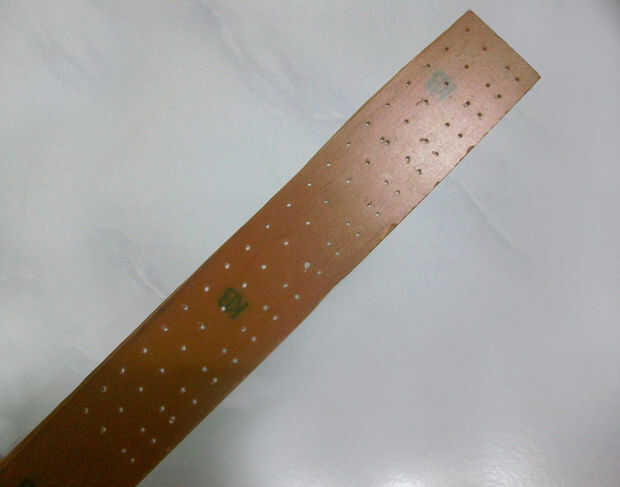

Perfore los orificios perfboard con un taladro y una broca pequeña. Tenga cuidado al usar un taladro. (ver imagen 3)
