Persistencia de la visión (POV)-2 modos de juego - (5 / 13 paso)

Paso 5: Mover a Perfboard

Step 1

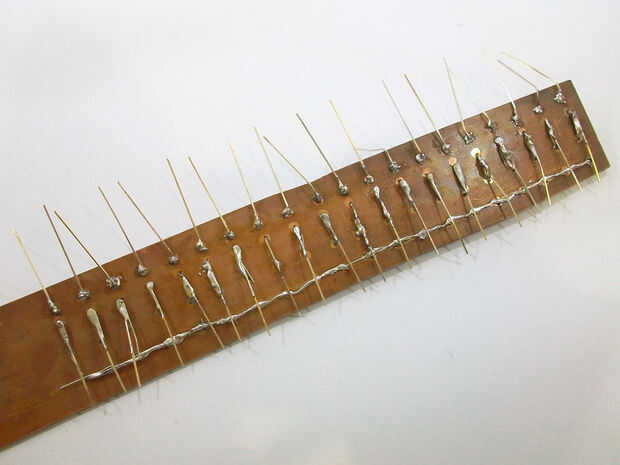

Organizar las resistencias. Cada resistor está conectado a un LED a un lado y de la tierra en el otro. (ver imagen 1)

Paso 2

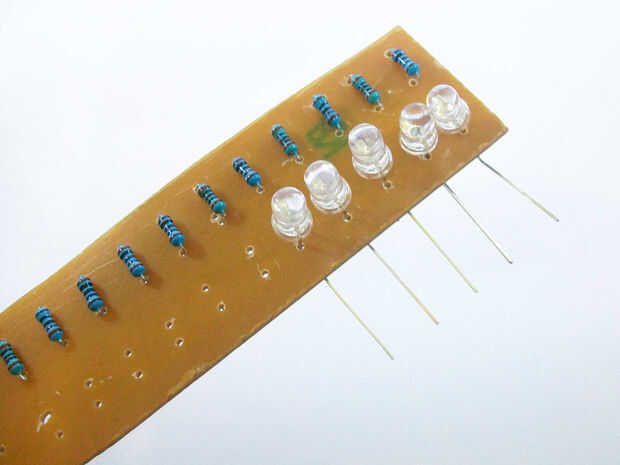

Dobla uno de los conductores de cada resistencia para que se toquen entre sí y soldarlos todos juntos en una fila. (ver imagen 2)

Paso 3

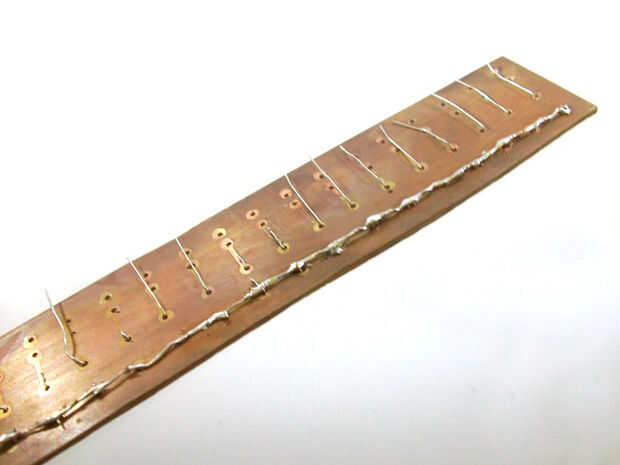

Organizar los LEDs. (ver imagen 3)

Paso 4

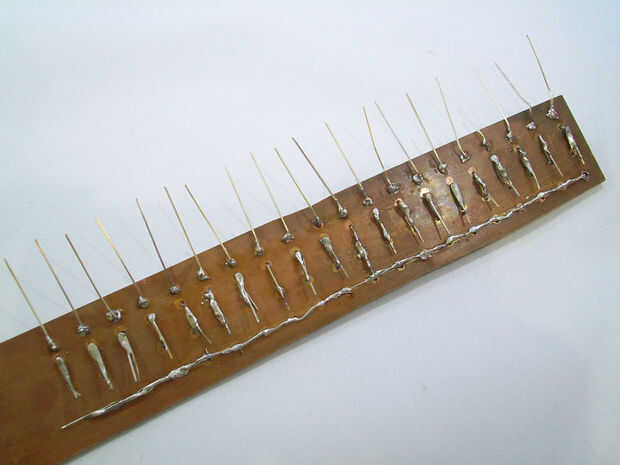

El cátodo (-) del LED Conecte a resistencia y soldarlos juntos. (ver imagen 4)

Paso 5

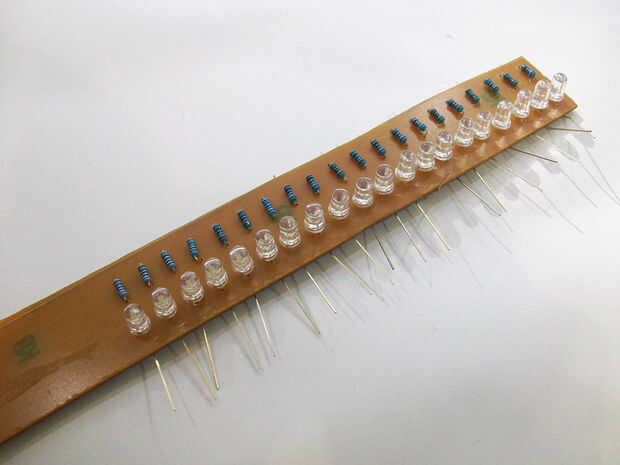

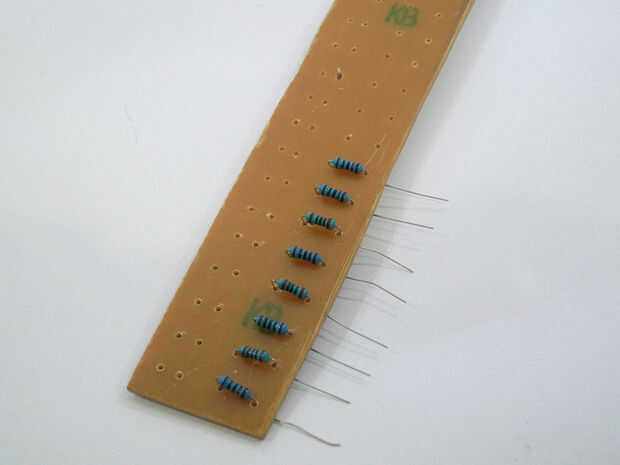

Suelda el ánodo (+) del LED en perfboard. Recorte el exceso del metal de los cables.  Deje el último plomo correspondiente para que se puede conectar a un cable más adelante. (ver imagen 5 y 6)
