Persistencia de la visión (POV)-2 modos de juego - (6 / 13 paso)

Paso 6: Cableado tiempo!!!!

Step 1

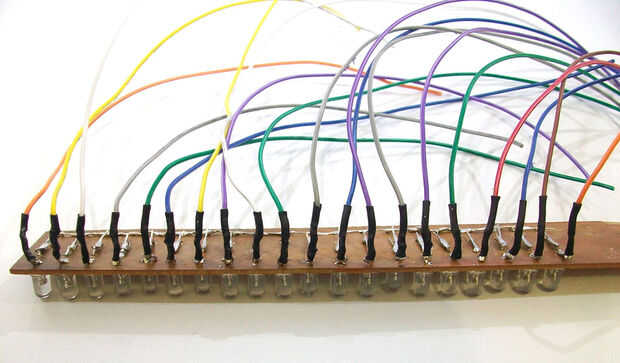

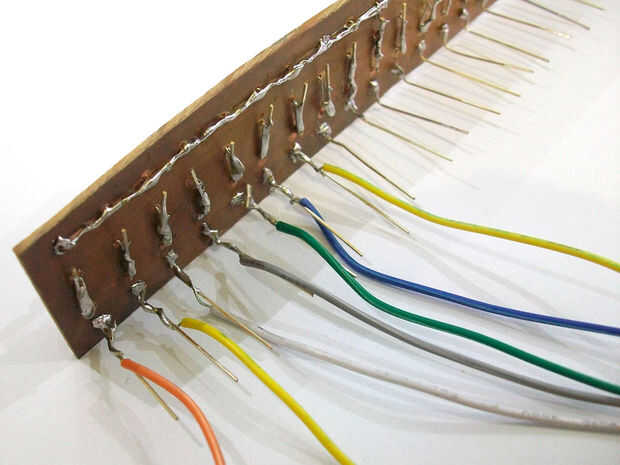

Conecte los cables a cada uno de los LEDs en el perfboard.  Como la soldadura de cada conexión clip el exceso llevar el extremo del LED. (ver imagen 1 y 2).

Paso 2

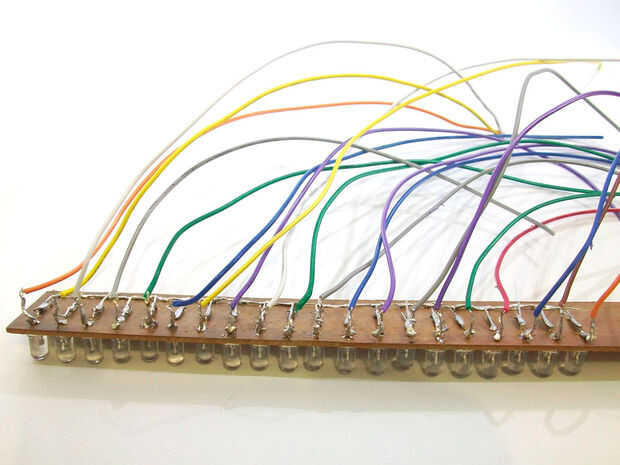

Usando la tubería del encogimiento es esencial para evitar un cortocircuito. (ver imagen 3)

Paso 3

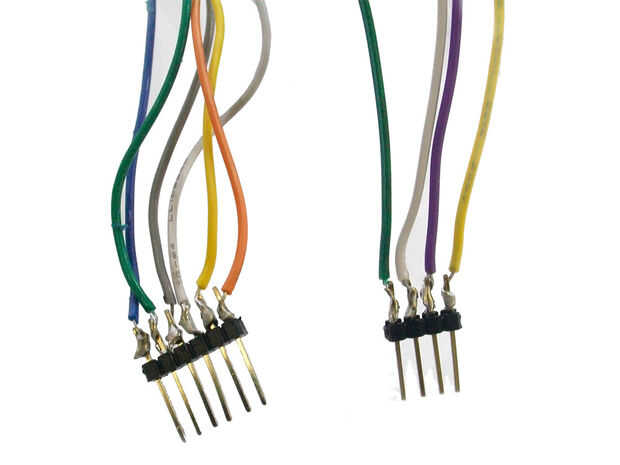

Al final de cada conduce, junto con jefe hombre (extensión) de la soldadura. Tenga cuidado al soldar el cable y la cabecera, asegúrese que no toquen. Esto se conectará al arduino. (ver imagen 4 y 5)

Paso 4

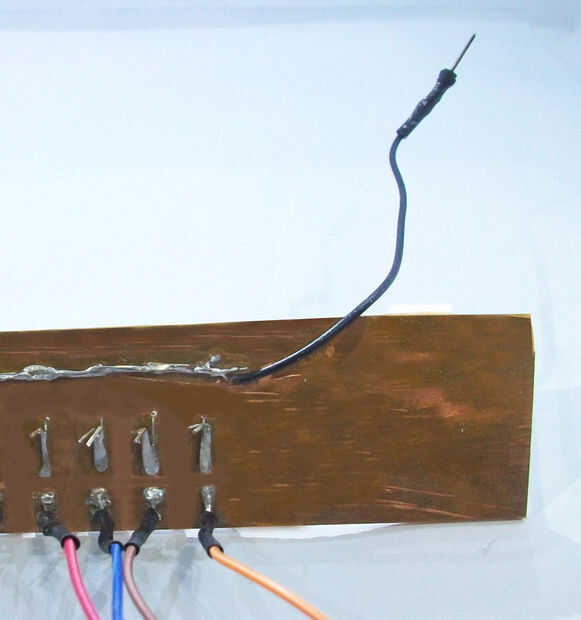

Tira de ambos extremos de un cable (preferiblemente negro) y conecte la resistencia sacarse, esto va a ser un motivo. Soldar entre sí. (ver imagen 6)
