Persistencia de la visión (POV)-2 modos de juego - (8 / 13 paso)

Paso 8: Poner todo junto

Step 1

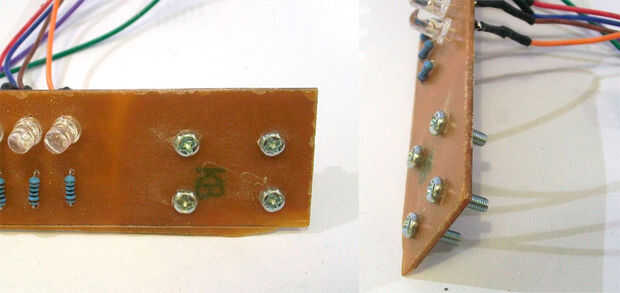

Perfore el perfboard para sujetar la tuerca. (ver imagen 1)

Paso 2

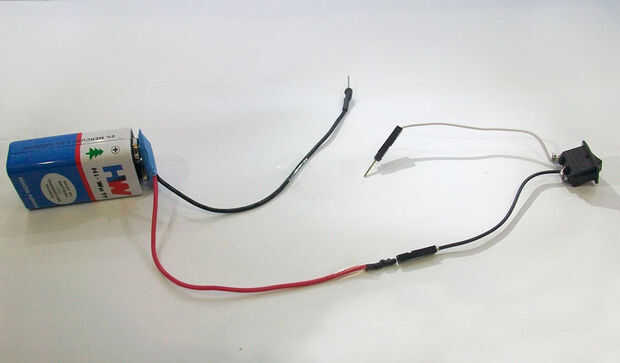

Coloque el interruptor y la batería según la imagen 2

Paso 3

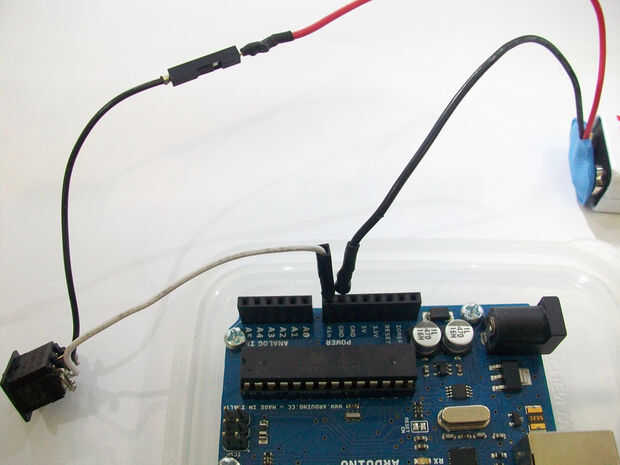

Conectar la batería y cambie a Arduino. (ver imagen 3)

Paso 4

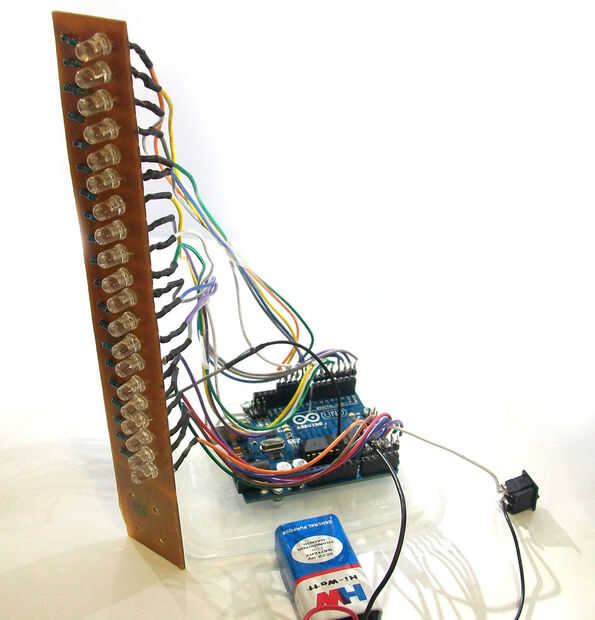

Poner juntos los POV perfboard y Arduino.

Conexiones de perno:

Parte superior de perfboard
1 Pin digital 13
Pin digital 2 12
Pin digital 3 11
4 Pin digital 10
5 Pin digital 9
6 Pin digital 8
Pin digital 7 7
Pin digital 8 6
Pin digital 9 5
Pin digital 10 4
11 Pin digital 3
12 Pin digital 2
Pin digital 13 1
14 pines digitales 0
Pin analógico 15 5
16 pines analógicos 4
17 Pin analógico 3
18 Pin analógico 2
Pin analógico 19 1
20 Pin analógico 0
Fondo de perfboard
