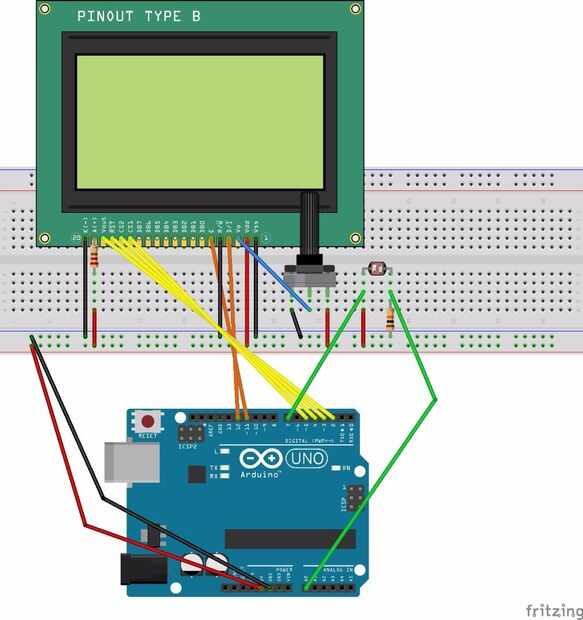

Paso 2: Diagrama del circuito
1) Conecte la alimentación de 5V y tierra a un lado de la protoboard
2) colocar la fotorresistencia a en la placa, conectar un extremo a 5V y el pin7 del arduino. Conecte el otro extremo al pin de analogIn de Arduino 0 y a tierra a través de una resistencia de ohmio 10 k.
3) Coloque la pantalla LCD en el tablero y cables según el diagrama del circuito anterior. El registro seleccione controles de pin (RS) donde los personajes aparecerán en la pantalla. La lectura y escritura pin pone (R/W) la pantalla en leer o escribir de modo. Enable (EN) dice la pantalla que va a recibir un comando. Los pines de datos (D0-D7) se utilizan para enviar datos de caracteres en la pantalla. Hay también una conexión para ajustar el contraste de la pantalla usando un potenciómetro para controlar esto.
4) la biblioteca de cristal líquido que viene con el software de arduino maneja todas la escritura a los pines y simplifica el proceso de escribir software para mostrar los caracteres. Nos pondremos a ello cuando programamos el circuito. Los dos fuera de pines de la pantalla LCD (Vss y LED -) necesitan estar conectado a tierra. Además, conecte la lectura/escritura para fijar al suelo. Esto pone la pantalla en modo de escritura. La fuente de alimentación de LCD (Vcc) debe ser connnected directamente a 5V. LED + pin en la pantalla se conecta a la energía a través de una resistencia de 220 ohm.
5) conectar: Arduino pin digital 2 a LCD D7, pin digital de Arduino 3 a LCD D6, pin digital de Arduino 4 a LCD D5, pin digital de Arduino 5 LCD D4. Estas son el pin de datos que la pantalla lo que quieras.
6) Conecte el at en la pantalla al pin 11 en el Arduino. RS en la pantalla LCD se conecta al pin 12. Este pin permite escribir en la pantalla LCD.
7) Coloque el potenciómetro en el protoboard, conectar el pin de un extremo a la energía y el otro a tierra. El pasador central debe conectarse el V0 en la pantalla LCD. Esto le permitirá cambiar el contraste de la pantalla.
