Paso 1: Piezas necesarias

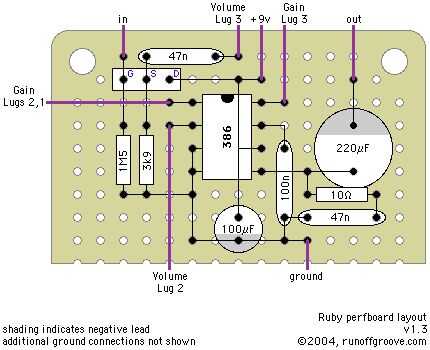

Puesto que esta es mi tabla que me dise voy a mantener esa información (espero que todos entiendan - pero a pesar de no publicarlo al mundo, que he conocido para dar en correo electrónico), mi Consejo se basa en este mismo tablero con varios cambios y adiciones. También he añadido las baterías recargables, puerto USB para recarga y bluetooth (por lo que se puede sincronizar el ipod/teléfono para escuchar su música) que he suministrado la información de la Junta para la "Ruby Amp" de runoffgroove.com ya que esta es su lista de tablero y piezas que cualquier duda sobre los dirija hacia ellos para que puedan obtener el crédito por sus esfuerzos.
Nivel de dificultad de 1-5: 3 solo tienes que tener conocimientos básicos de soldadura y máquinas de herramientas para hacer la caja y hacer y cortar los agujeros.
Piezas necesarias: (Puede comprar en Amazon o ir a tu local Fry Electronics o Radio Shack) Lugar más barato es Amazon, Radio Shack es un poco caro en algunas cosas, Fry tiene una buena selección de recintos, cobre, etc. y alternar marca de Fry de piezas. Si usted necesita cualquier ayuda en la elaboración de las piezas usted puede email yo en aaron a veces que puedo responder enseguida y a veces puede ser un par de días pero responderé.
Resistencias (calificación de 1/4 watt)
1-10 ohmios
1 – 3k 9 (3.9 k)
1 – 1M 5 (1,5 m) macetas (1/4 watt o más)
1 – 1k lineal (o Trimmer de 1 k)
1 – 10k lineales transistores
1 – MPF102 (o 2N5457) ICs
1 – LM386 2 – 0.047uF película o cerámica
1 – 0.1uF película o cerámica
1-aluminio 100uF electrolítico
1-aluminio 220uF electrolítico
1 – cuarto pulgadas conector (altavoces)
1 – cuarto pulgadas estéreo (entrada)
Opcional LED y resistencia de 1 k
batería de 9V encaje & o DC jack

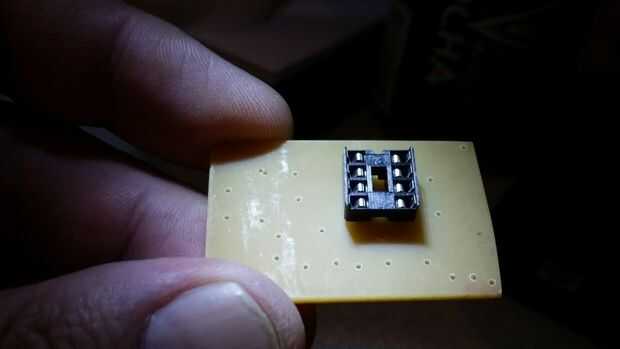

Tablero revestido de cobre, grabador o calibre 24 perfboard trenzado de alambre de recinto
