Paso 2: Gire, forma cónica y Loft

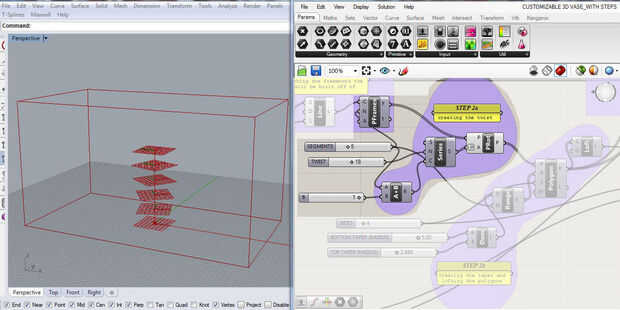

Que el florero de su giro
Una vez creados los frames, se pueden girar para dar el florero una ventaja dinámica. Un componente de la serie controla la cantidad de rotación (en grados) que cada fotograma se moverá en relación a la estructura por debajo de ella. Tenga en cuenta el componente de adición justo antes de los componentes de la serie. Al establecer una cantidad de segmento para la componente perpendicular de Marcos, su salida no cuenta el marco de fondo que caps off el primer segmento. Como resultado, después de aplica la rotación de los dos cuadros superiores permanecerá paralelos a uno otro. Mi cruda pero efectiva solución era simplemente utilizar el componente de adición para añadir un valor de uno (1) para el control de deslizante de segmentos y enchufe que resultan en el componente de la serie. Problema resuelto! (Los cuadros de impresión y archivo stl al principio no tienen este problema solucionado, pero si como la mirada entonces sólo el componente de adición de puente!)

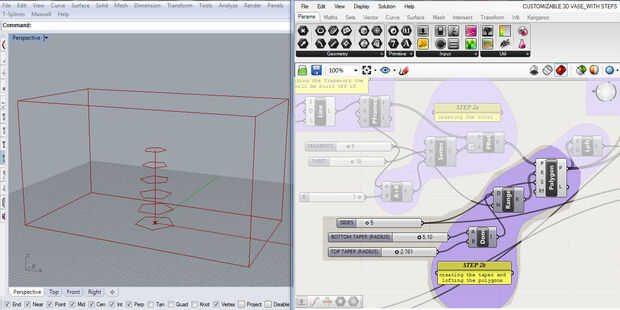

Agregar una forma cónica para el florero
Ahora que los marcos tienen un toque agradable, se pueden modelar polígonos en ellos para crear el shell de la vasija. El componente de polígono permite establecer el número de lados tiene su vaso, así como el valor del radio, que es donde la forma cónica. Para crear la forma cónica, un flujo de trabajo de dominio/gama puede ser y a reguladores para sus valores superiores e inferiores, control de la cantidad de forma cónica en la parte superior e inferior de la vasija. Tenga en cuenta que estos valores Conecte el radio, así que por la mitad!

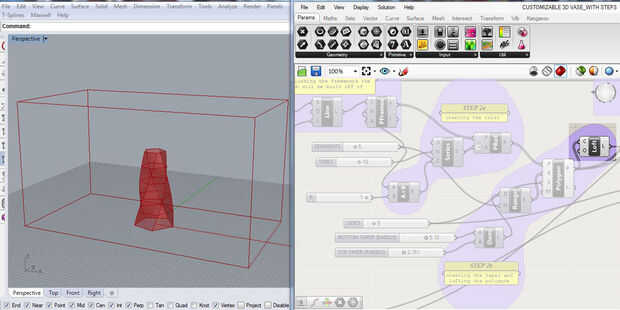

Trazado de los polígonos
El componente del polígono se conecta a un componente de loft y, voilà! Tienes una concha cónica twisty.
