Paso 5: Preparar la malla para impresión 3D

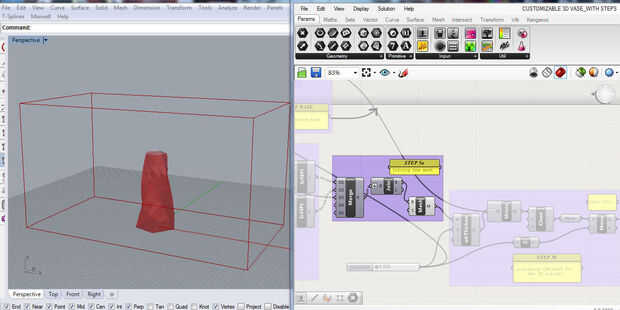

Unir las piezas
Ahora que ha decidido sobre cómo desea que su Jarrón para ver, es tiempo para prepararse para una impresora de 3D! Debido al último paso, la geometría del vaso es actualmente explotó y disperso. Mediante el uso de un componente de la mezcla, la geometría puede ser tejida en una sola rama. Esto también incluirá la superficie plana polígono que fue creada para la espalda base en el paso 3. Una vez que la geometría que se genera por un solo componente, puede ser se unieron en un sólidos brep, después convertida en una malla.

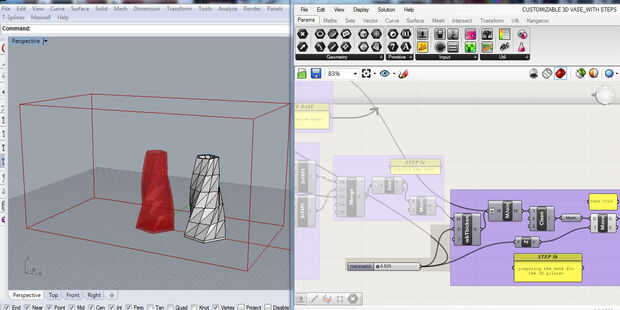

Engrosamiento y alinear el acoplamiento
En este punto, tienes una malla que no tiene ninguna profundidad. La impresora 3D no será capaz de hacer eso, así que algunos grueso debe añadirse para hacer las paredes de la vasija. Usando Weaverbird de espesar componente (utilizado en el paso 3 para la base) puede controlar el grueso de la vasija. Esta cantidad también controla el espesor de la malla de base, que ahora puede ser unido a la malla de florero. Después de asegurarse de pasar la geometría a lo largo del eje z la cantidad del espesor final, tienes la malla final low-poly Jarrón lista para ser cocido al horno en rhino!
Escala la malla en Rhino
Ajustes de la unidad de Rhino se leen siempre como milímetros al importar a otros programas. Así que una vez que la malla se cuece al horno en rhino-espacio vas a tener que escalar su geometría de florero. Al cambiar las unidades de centímetros a milímetros, Rhino le preguntará si desea escalar el objeto por 10. Sí dicen! Si dices no, un objeto que era de 5 cm de altura ahora será sólo de 5 mm de alto. Por supuesto, basado en preferencias personales, este paso puede ser saltado si sólo en milímetros desde el principio y ajuste los valores de control deslizante.
Exportar su acoplamiento a un archivo de stl y listo la impresora!!
