Paso 5: Hardware electrónico y autónoma corte de tarjeta SD
Mi CNC funciona exactamente como un impresoras 3D RepRap. En el mercado, sólo muy costosas máquinas CNC tienen corte autónomo por tarjeta SD, pero lo que podemos usar todo el software y hardware que RepRap.

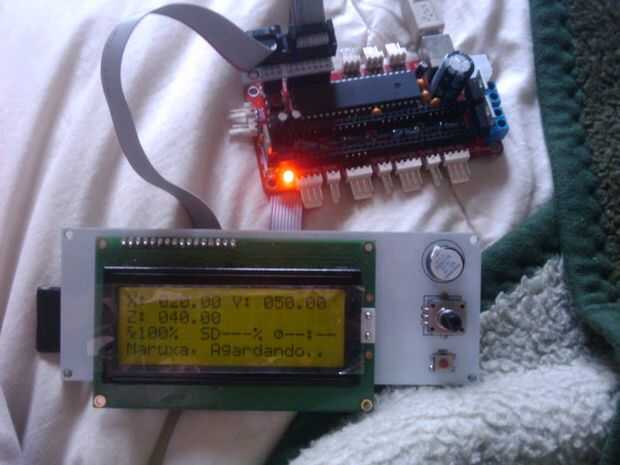

He elegido un GEN3 Sanguinololu electrónica de RepRap y autónoma pantalla y hardware porque es muy barato y open hardware basado en proyecto de Sanguino.

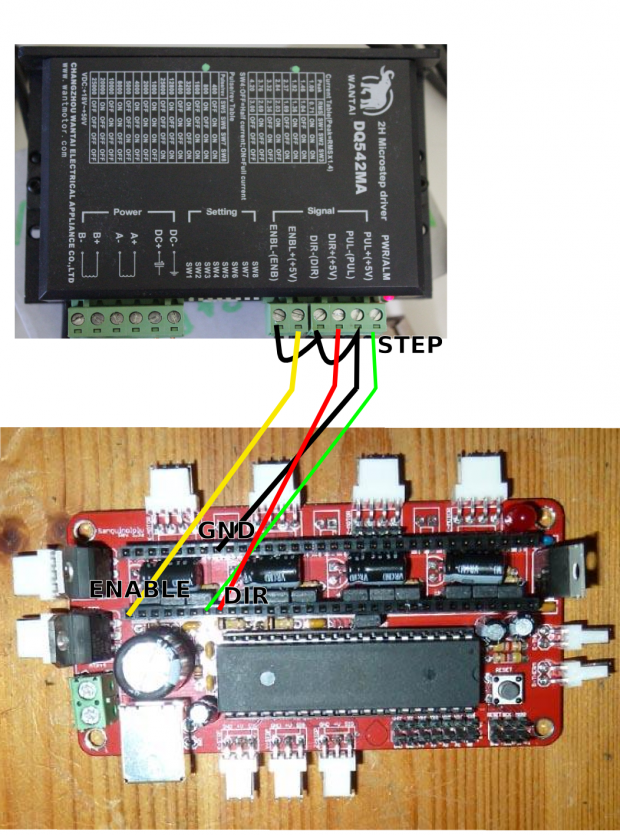

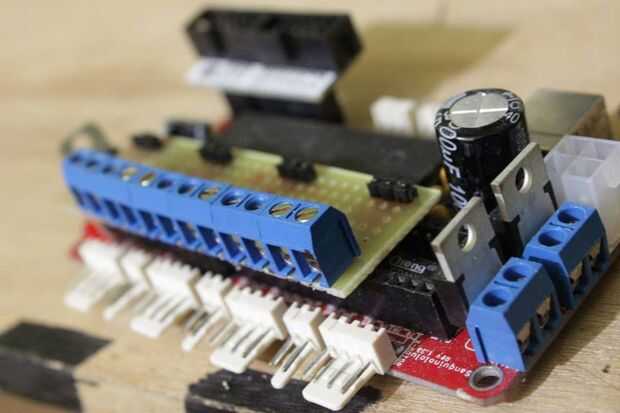

Originalmente, utiliza los drivers de chip, error decidí usar un motor de Wantai grande. Esto requiere mejorar una pequeña interfaz de circuito entre muelle de pololu y controladores.
.
Pasé algún tiempo descubrir cómo funciona esta conexión. Se puede utilizar para ejecutar cualquier industrial más escarpada con un Arduino, RaspberryPi u otro equipo similar.

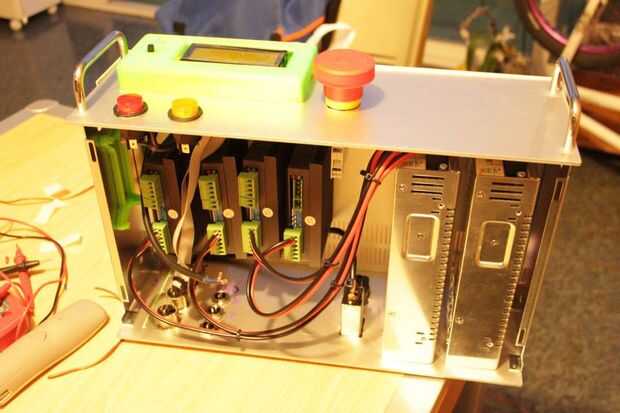

Además conectar dos fuentes de alimentación en ejes XZ y AA, porque es un dos ejes motor.

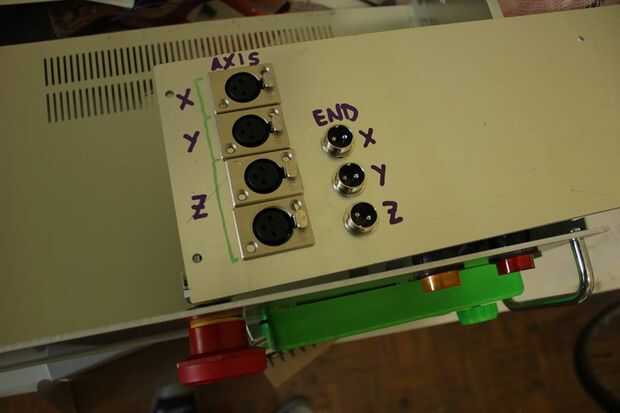

Para las conexiones de la caja con los motores utilicé 4 pines + conectores XLR de GND.
Recuerde que trabajar con motores, pueden tener interferencias con cables largos. Te recomiendo un buen cable con pantalla para evitar sorpresas.
