Paso 7: Agregar una Base de

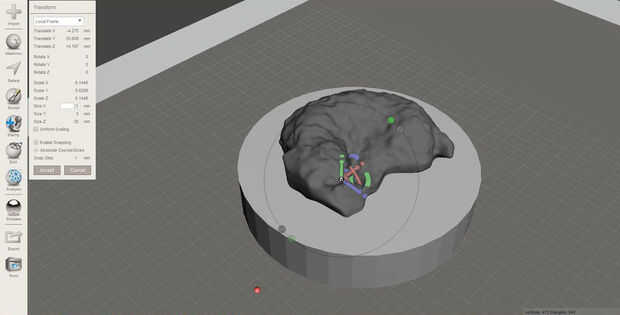

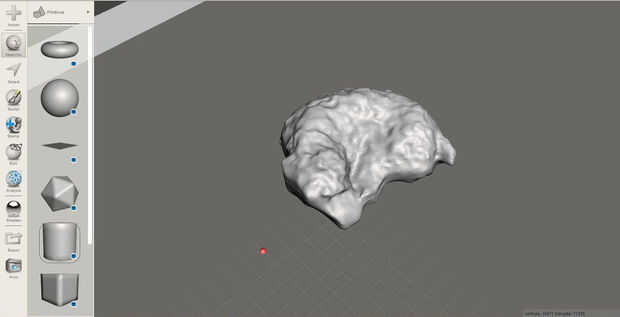

Luego es hora de añadir una base para el modelo 3D para que se vea un poco más-pieza de ajedrez como. Para ello, haga clic en la barra de herramientas de "Meshmix" y desplácese hacia abajo hasta que encuentre un cilindro. A continuación puede arrastrar el cilindro en su modelo. Utilizando la herramienta de transformación en "Editar", puede ajustar las dimensiones de la base de la botella a tu gusto. Asegúrese de que usted desmarque "Escala uniforme" antes de hacer esto, para que puedan tomar la altura del cilindro diferentes del diámetro. El tablero de ajedrez que hice (que hablaré más adelante), llegó a tener 1.5" damas cuadrado, por lo que todas las piezas a ser menor tamaño de esa dimensión. Según el software de escaneado 3D que utiliza, puede que necesite ampliar o reducir el modelo para que quepa en la base. Utilice la herramienta de transformación con el modelo de escaneado seleccionado para mover, rotar y escalar la pieza hasta que encaje en la base. Asegúrese de que existe cierta superposición entre la base y el modelo de escaneado, a combinarlos en el paso siguiente. Aquí estaban las dimensiones base que fui con (Meshmixer utiliza unidades métricas, así que hice las conversiones):
- Rey: 30 mm de diámetro, 5 mm altura
- Reina: 30 mm de diámetro, 5 mm altura
- Obispo: 25 mm de diámetro, 5 mm altura
- Caballero : de 25 mm de diámetro, 5 mm altura
- Torre: diámetro 20 mm, 5 mm altura
- Peón: 25 mm de diámetro, 5 mm altura
El rey y la reina configurar para tener bases más grandes para hacerlas más fáciles de identificar, y que sus modelos podrían ser un poco más grandes. Usted puede elegir estilo tuyo de manera diferente, no es necesario apegarse estrictamente a estas dimensiones!
