Paso 2: Tapones y tapas
Para este paso usted va a tener algunas copias de la forma original, puedes hacerlo con el método tradicional de "copiar y pegar" y después realigning las formas recién creadas pero Inkscape también tiene una función de duplicado ("Editar -> duplicado" o "Ctrl-D") que es muy útil aquí. Duplicar crea una copia de la original en la misma posición que el original. En el modo de contorno puede ver cuando hay varios objetos porque las líneas aparecen más oscuras.

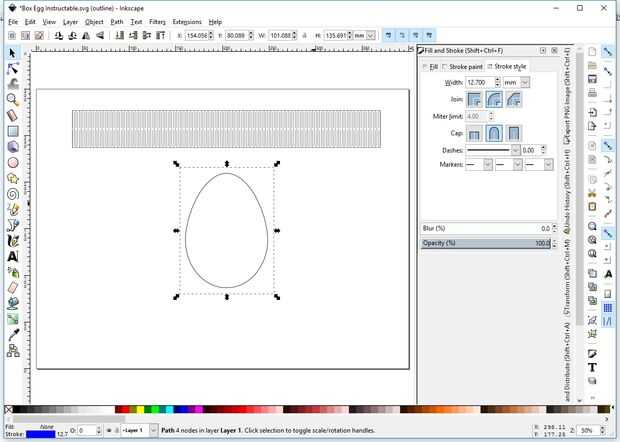

Seleccione la primera forma y cambiar el ancho de trazo para el espesor del material. En nuestro ejemplo utilizamos 2,7 mm madera contrachapada del álamo, disponible de Kitronik, por lo que establecemos el grosor del trazo para que coincida con el material. Seleccionar la segunda forma y establecer el ancho de trazo 10mm + el espesor del material, en nuestro caso 12.7 milímetros. Esto creará un labio en la parte superior de la caja es de 5 mm de espesor, si quieres un labio más grueso no olvides doble este valor en el cálculo de la anchura del trazo. El contorno de puntos de la forma será más grande que la forma pero la forma de la misma aparecerán debido a modo de esquema no muestra el grosor de la línea.

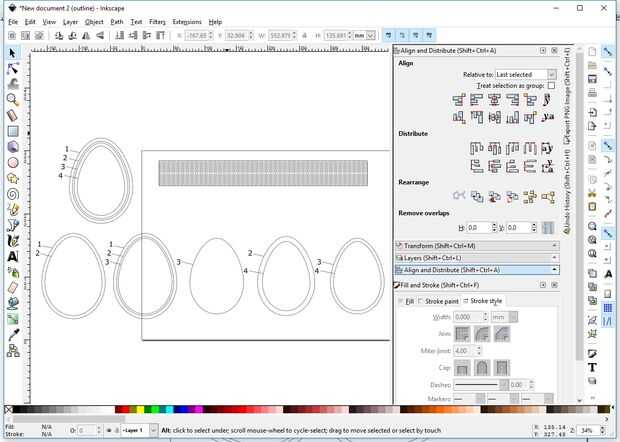

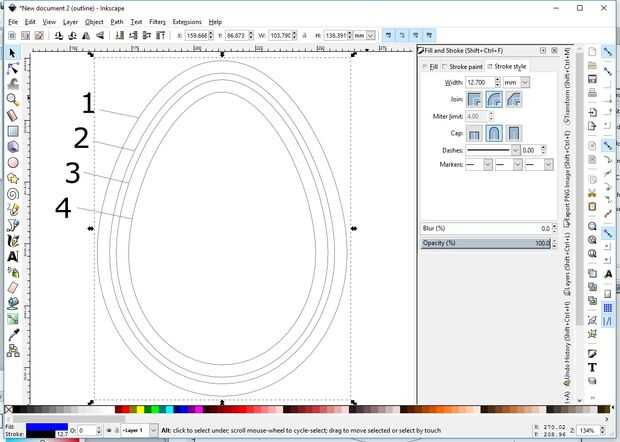

Para crear los contornos adecuados que es necesario convertir el trazo en trazados este tiempo. "Camino -> golpe al camino" va a crear 2 líneas para cada forma, en el interior y en el exterior. Estas necesidad de dividirse otra vez para hacer 4 líneas separadas "Ruta -> Break Apart" le dará 4 anillos concéntricos. Hemos marcado con 1-4 en el diagrama.

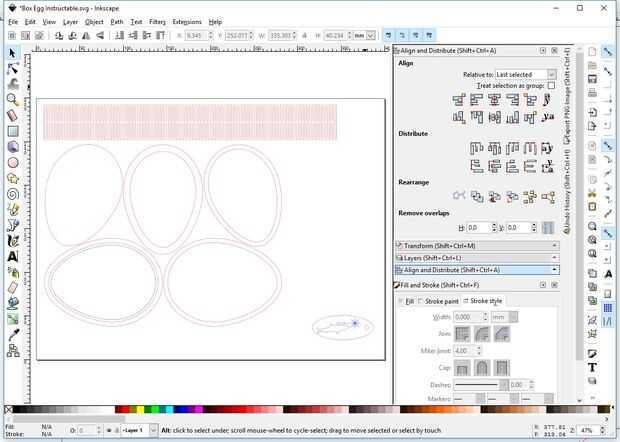

Estas son todas las formas que necesita para montar una caja. El diagrama final muestra los 5 paneles que necesita hacer para crear los tapones. La caja es cortar y montar según el instructivo. En nuestros archivos hemos optimizado el diseño ligeramente para reducir el desperdicio de material y para hacerla encaja en una hoja A3. Volver a modo de exhibición ("Ver -> pantalla Mode ->"Normal") en este punto le permitirá establecer los colores de las distintas operaciones de corte.
