Personalizado LED táctil luminaria (2 / 11 paso)

Paso 2: Circuito diseño Resumen

El circuito se puede dividir en cuatro secciones: fuente de alimentación, touch sensor, microcontrolador y conductor del LED. El sensor de contacto está conectado al bastidor y avisa el microcontrolador cuando se activa. El microcontrolador envía un pulso al conductor para alimentar las luces LED. El ancho de pulso determina el brillo del LED y tiene tres modos: bajo, medio y alto. La fuente de alimentación regula la tensión de la electrónica, pero los LEDs reciban energía directamente de la batería de 12V.

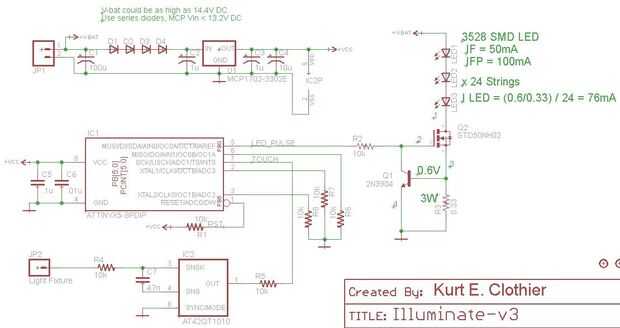

El circuito fue creado en el diseñador de PCB de águila, y adjunto la última versión del esquema.

También se cubren cada una de las secciones de cuatro circuitos con más detalle en los siguientes pasos. Si usted no está interesado en cómo funcionan, puede saltar al paso 7 para ver el circuito completo de soldado!
