Personalizado LED táctil luminaria (7 / 11 paso)

Paso 7: Construir el circuito

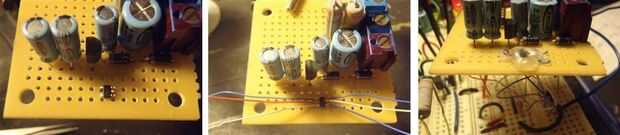

Siempre tratar de utilizar a través de partes del agujero cuando se trabaja con una tabla de rendimiento, pero no siempre son disponibles. En este caso, el sensor de contacto solo venia en un paquete pequeño SOT23-6. Fui capaz de pegar la parte a la Junta y lleva soldadura pequeña con cable directamente al pin. Luego cubrí el chip en el pegamento caliente para evitar que los cables recibiendo apretamientos, estiramientos, apagado.

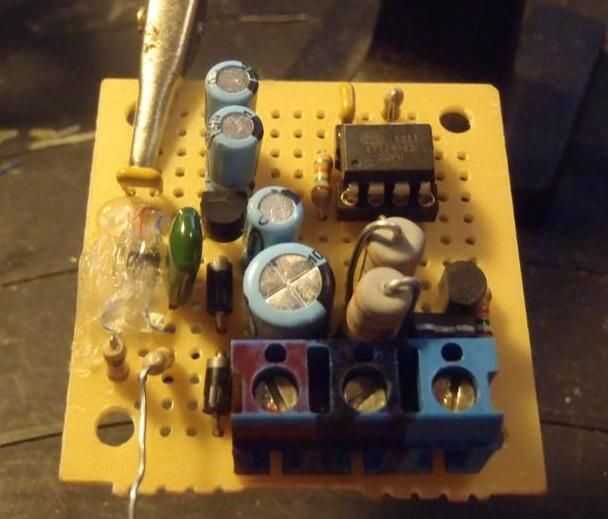

El resto de la construcción era bastante recto hacia adelante como sabes soldar. Lo más importante a recordar es que los cables va a y desde los LEDs deben ser calibre más grande debido a la corriente más grande. Otro aspecto importante es la regulación del calor. El transistor MOSFET se calientan se hunde esta corriente, a pesar de es mucho más grande. Este componente no puede ser con otras cosas porque un montón de flujo de aire y potencialmente un disipador de calor será necesario para su correcto funcionamiento. Aprendí la manera dura y tuvo que reemplazar dos veces antes a casa de ese componente en particular fuera de la luminaria, sino más bien en que en el paso 10 - completar el artefacto.
