Paso 4: Construir el circuito
1. Resumen

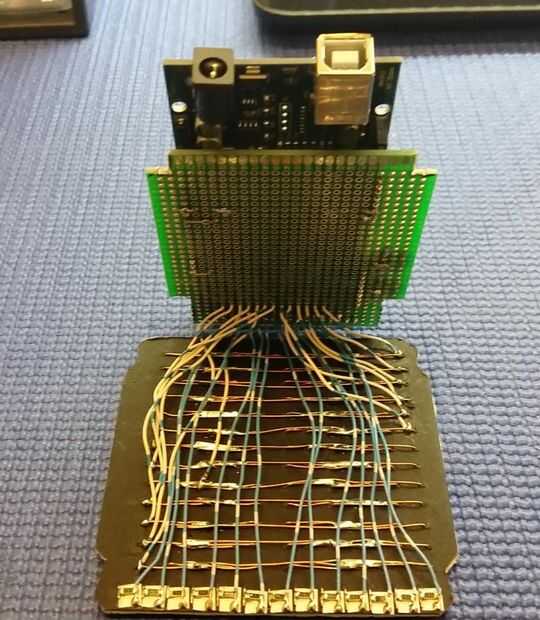

Con el fin de evitar la complejidad y tiempo requerido para poner controladores de LED en el circuito he usado un Arduino Mega para manejar una matriz de 13 x 13 de LEDs. El Arduino lee el tiempo RTC y luego dibuja la pantalla por encender un LED a la vez. Lo hace abordando cada LED sistemáticamente con X, Y coordenadas. Los LEDs están protegidos por resistencias de 150 Ohm y que sólo se activan individualmente significa la corriente es limitada.
2. la planificación

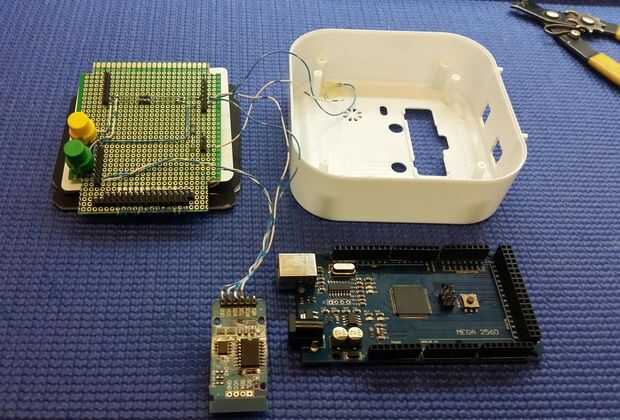

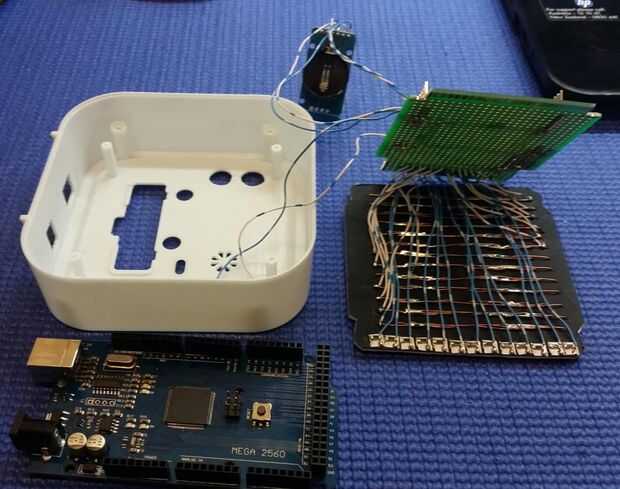

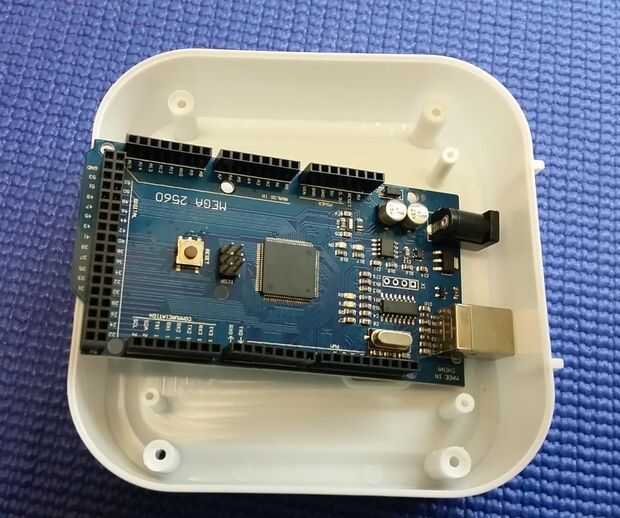

Colocar los componentes y planificar cuidadosamente el montaje de la placa Arduino, el escudo, botones y PCB de RTC. Asegúrese de que la placa Arduino se puede acceder externamente para programación con fines así como la toma de corriente externa. Para ello, asegurando que la toma de alimentación de Arduino y el puerto serial están cerca del borde del caso. En mi caso orientado el Arduino Serial y Puerto sobresale a través de la base de la caja del reloj. Caliente pegué en pies de plástico para elevar el reloj lo suficiente como para proporcionar espacio y estabilidad al sentarse en una mesa.
3. conexión de los componentes

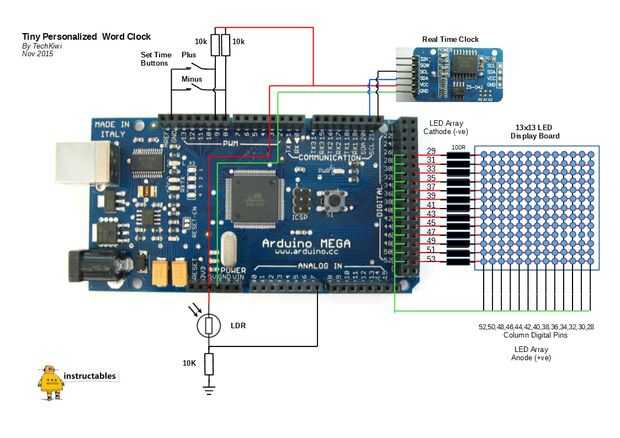

Utilice el cable de conexión para conectar el Arduino PCB, botones y RTC en el escudo según el diagrama. Jugar a especial atención a los cables y la posición de los componentes para asegurarse de que son perfectamente apto y segura en el caso.
