Paso 4: Construir el circuito de Arduino
1. Resumen

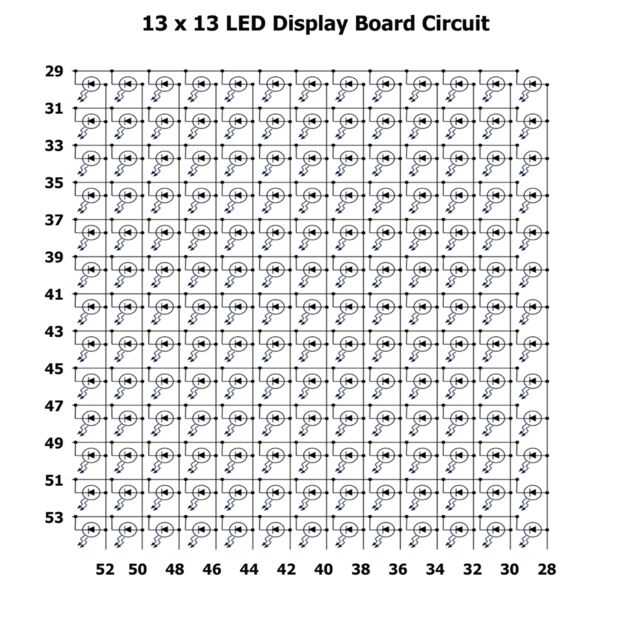

He tratado de evitar la complejidad y tiempo requerido para poner controladores de LED en el circuito por lo que para ello han utilizado un Arduino Mega para manejar una matriz de 13 x 13 de LEDs. El circuito de Arduino y el código lee el tiempo RTC y luego dibuja la pantalla por encender un LED a la vez. Lo hace abordando cada LED sistemáticamente con X, Y coordenadas. Los LEDs están protegidos por resistencias de 100 Ohm y que sólo se activan individualmente esto significa que la corriente es limitada.
2. la planificación

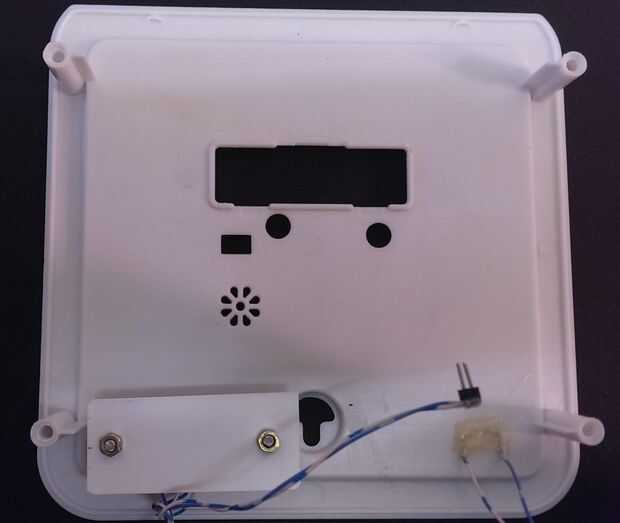

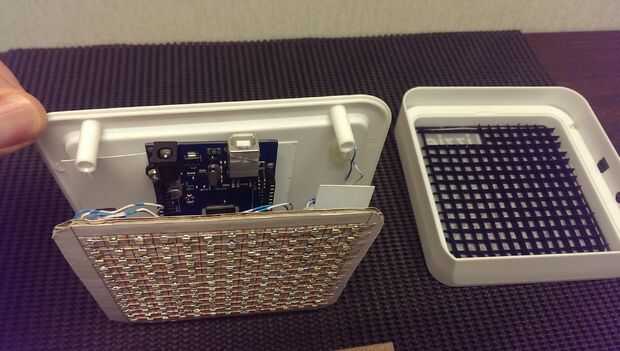

Colocar los componentes y planificar cuidadosamente el montaje de la placa Arduino, el escudo, botones y PCB de RTC.

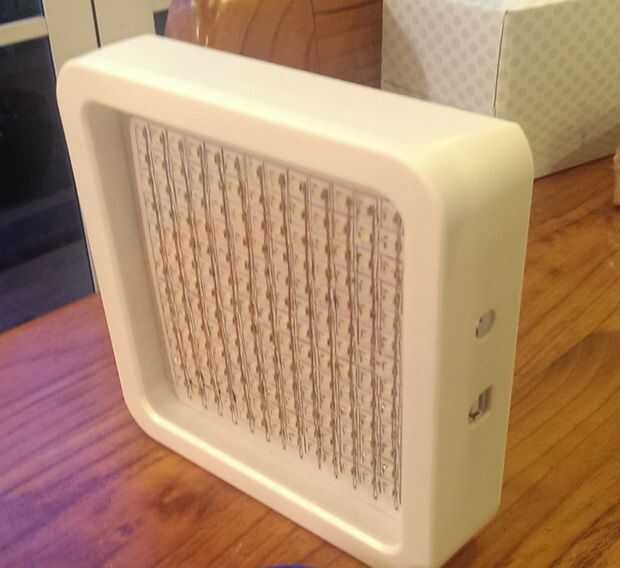

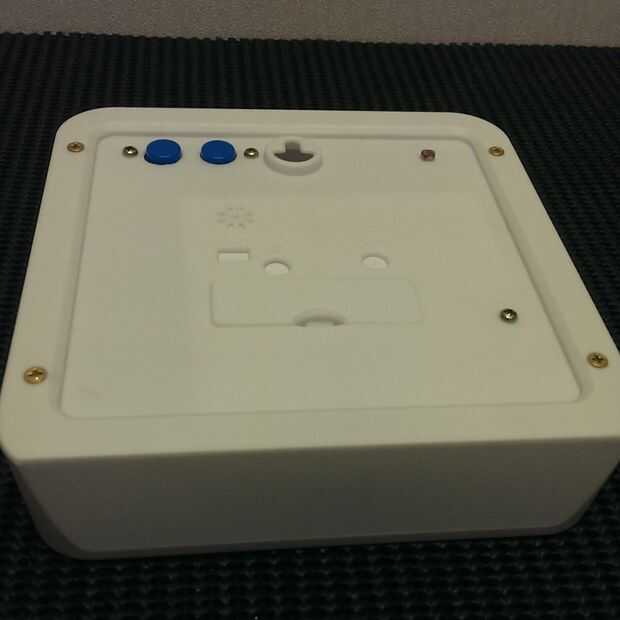

Asegúrese de que la placa Arduino se puede acceder externamente para programación con fines así como la toma de corriente externa. Para ello, asegurando que la toma de alimentación de Arduino y el puerto serial están cerca del borde del caso. De Arduino PCB también requerirá de un tornillo de fijación para que el poder puede ser enchufado en un quitado sin la placa de Arduino moverse.

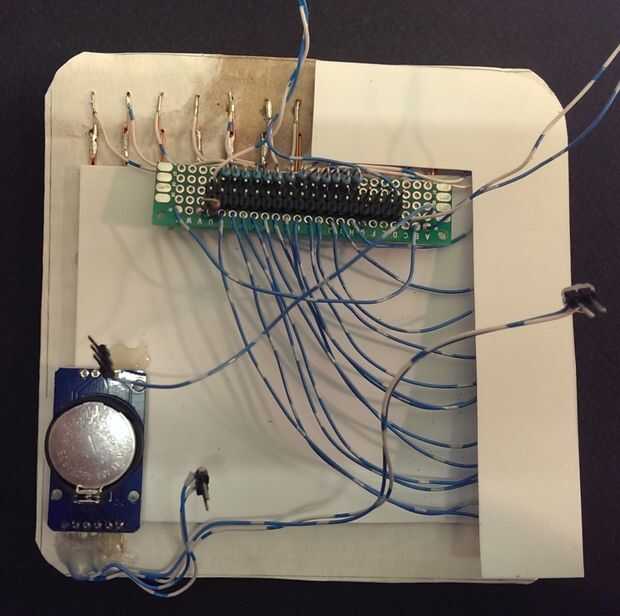

3. conexión de los componentes

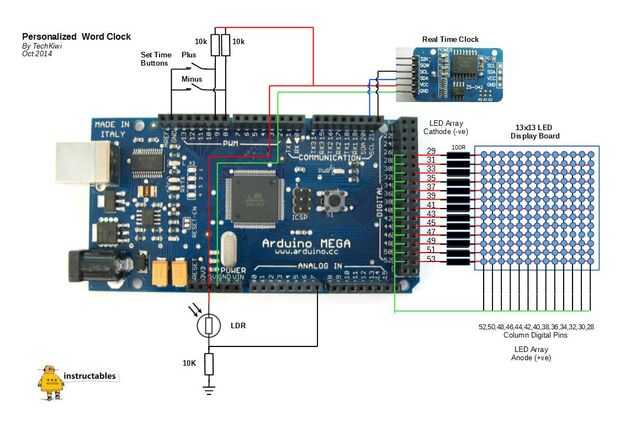

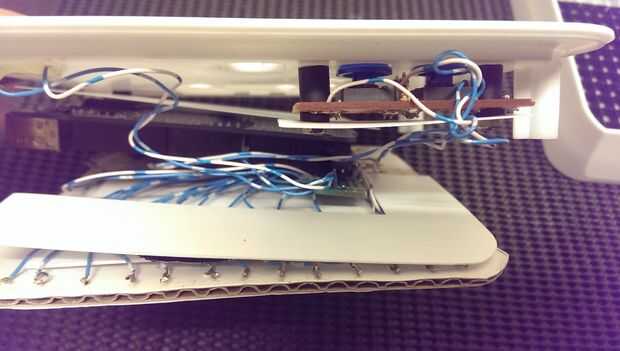

Utilice el cable de conexión para conectar la placa Arduino, el escudo, botón PCB y PCB RTC según el diagrama. Jugar a especial atención a los cables y la posición de los componentes para asegurarse de que son perfectamente apto y segura en el caso.
