Paso 8: Recortar la parte inferior de su modelo

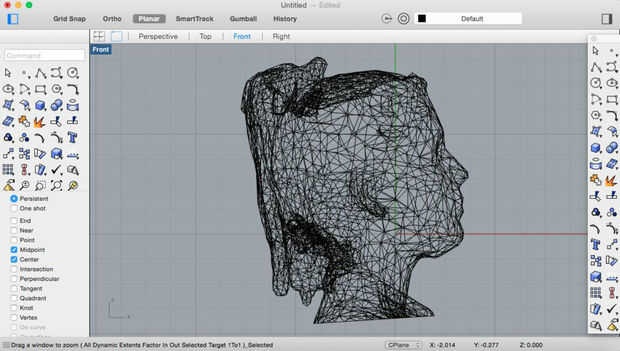

A continuación tenemos que quitar parte de nuestro modelo 3D debajo de la barbilla. Para ello, mira el modelo 3D de uno de los puntos de visión de lado y utilizando el comando Rotate , gire su cabeza cómo le gustaría. He encontrado que girar la cabeza para inclinarla un poco hacia arriba se ve bien en un dispensador PEZ acabado y proporciona más superficie para cortar la mecánica en el paso siguiente.

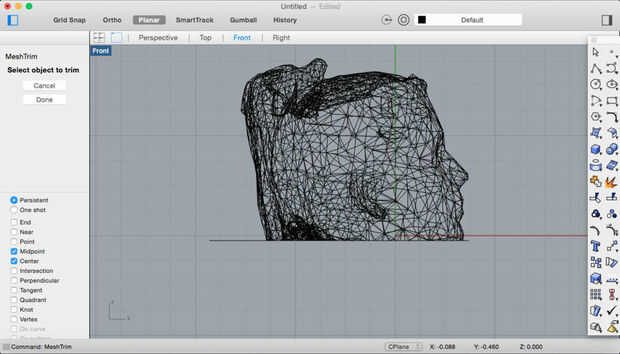

Una vez que se gira el modelo, utilizando el comando Line , dibuje una línea donde desea recortar por debajo. Utilice el comando MeshTrimy cuando se le pida a 'Seleccione objeto de corte ', seleccione la línea que trazaste y cuando se le pida a 'objeto select para recortar ' Seleccione su modelo 3D haciendo clic en él en cualquier lugar bajo su línea.

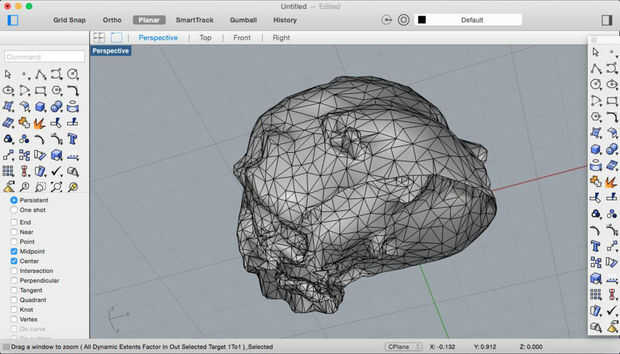

Recorte la parte inferior de tu modelo 3D convertirá de un sólido en una superficie. Rechazar el modelo 3D en un sólido, deberemos rellenar todos los agujeros creados con el comando MeshTrim. Para hacer esto, siga la siguiente ruta:

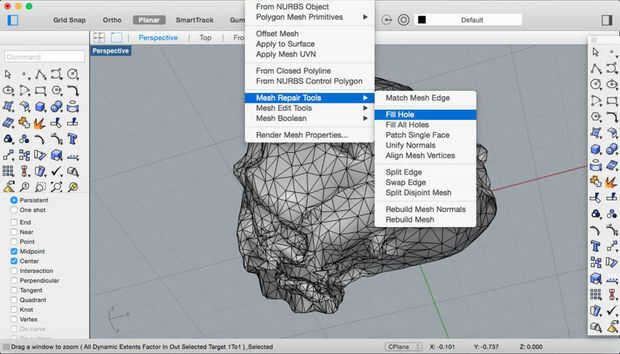

Acoplamiento > herramientas de reparación de malla > tapar agujero

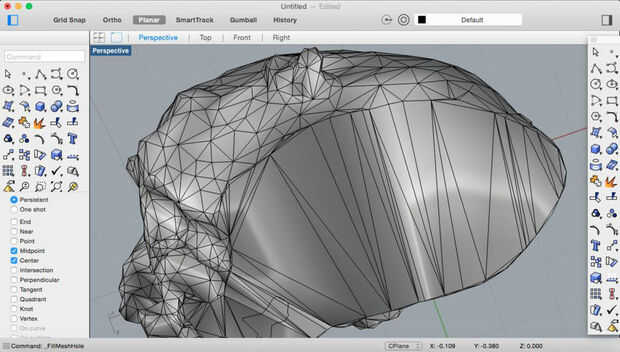

Este comando le pedirá que ' seleccionar borde límite del agujero del acoplamiento'. Seleccione un orificio que se quiere cubrir y seleccione el borde de este agujero y debe llenar esto. Repita este comando hasta que se llenan todos los agujeros en la parte inferior de su modelo 3D.
Consejo #1 : Será muy tentador usar "Llenar todos los agujeros" en vez de "llenar agujeros". Evite hacerlo, porque confunde Rhino. Al llenar los agujeros múltiples en una malla en el mismo plano, Rhino tiene problemas para reconocer qué borde es el límite de ciertos agujeros y usted es más propenso a errores.
Tip #2: a veces es difícil ver si llena todos los agujeros en la parte inferior de su modelo 3D. Para confirmar que usted tiene, puede analizar el modelo siguiendo este camino:
Analizar > Herramientas > Mostrar bordes
Se le pedirá a 'Mostrar superficies, polisuperficies o mallas para visualización de aristas'. Seleccione su modelo 3D, y mostrará los bordes desnudos en púrpura. Si no morado aparece, hay ningunos agujeros.
