Paso 1: A partir del modelo 3D
En primer lugar, algunas curvas necesitan crearse. Comencé por la obtención de algunas dimensiones de la mujer cuello y el pecho (gracias Meagan) y usar las medidas como guía durante el modelado.
Usé "Curva: interpolar puntos" para mis curvas. Estos dan una línea suave agradable.

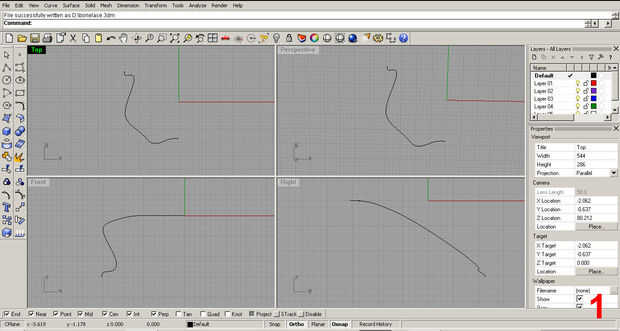

Con los 4 puntos de visión, señala a la curva que se convertirá en la pieza que envuelve el cuello y los hombros. Voy a llamar a esta pieza "collar o banda". La vista superior era mi puerto de trabajo principal en esta etapa. Imagen 1

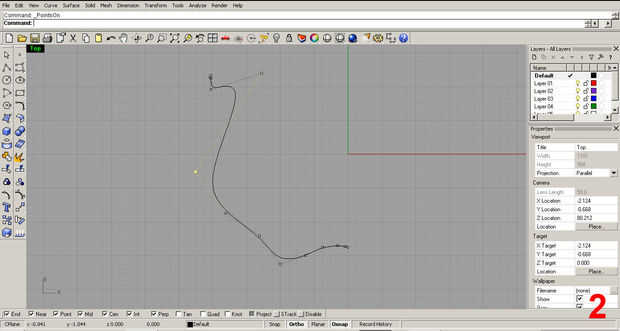

Puntos de presionar F10 para llevar el control, ajusta la curva en tres dimensiones. Imagen 2

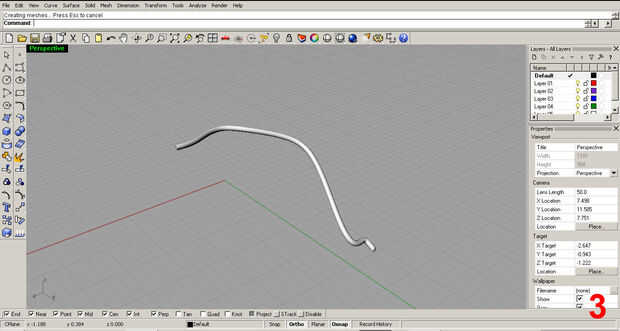

Para visualizar el formulario en 3D, he utilizado el comando "pipa" y establecer mi diámetro 3/8 ". Esto crea un "polisuperficies". Nota: luego borré las polisuperficies este comando creado, como sólo estuve probando. Imagen 3

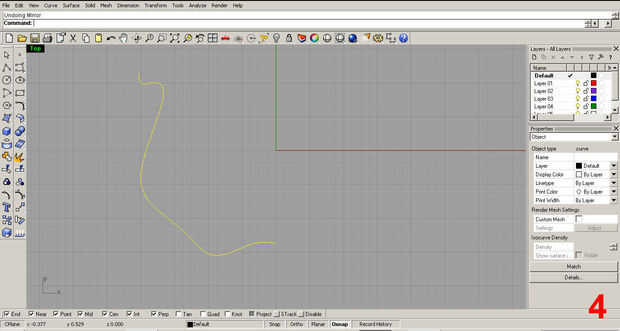

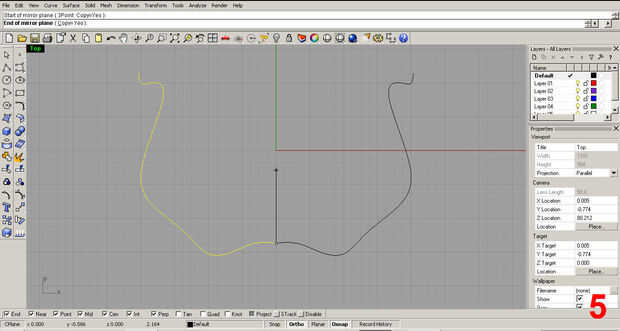

En la vista superior, selecciono la curva y utilizar el comando "mirror". Seleccionar el punto de fondo, gira 180 grados del espejo para hacer dos curvas idénticas. Imágenes 4, 5

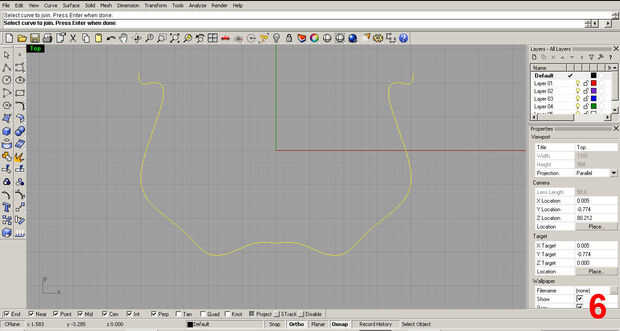

A continuación, el comando "join", crea una curva de los dos. Uso de OSNAP aquí. Las curvas deben estar tocando. Imagen 6

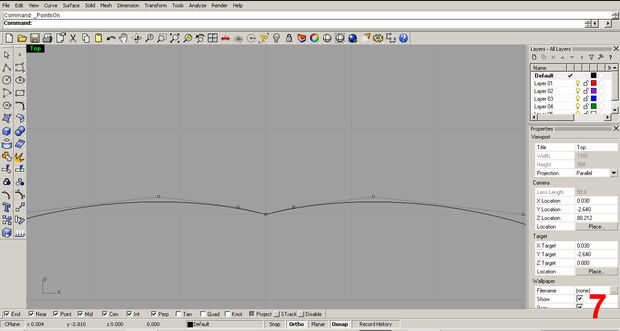

Luego de alisado hacia fuera de la curva por agregar o eliminar puntos de control para evitar "pizcas" como el que se ve en la imagen 7

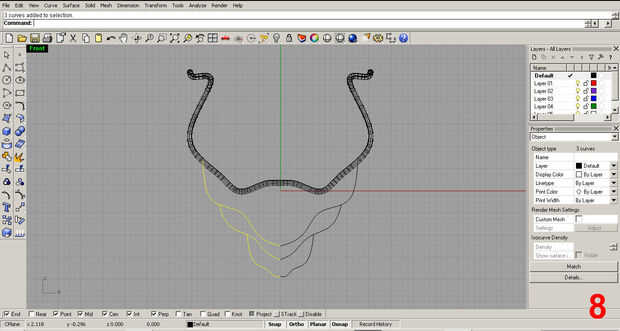

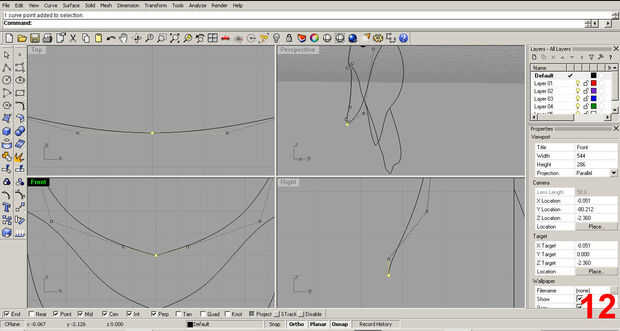

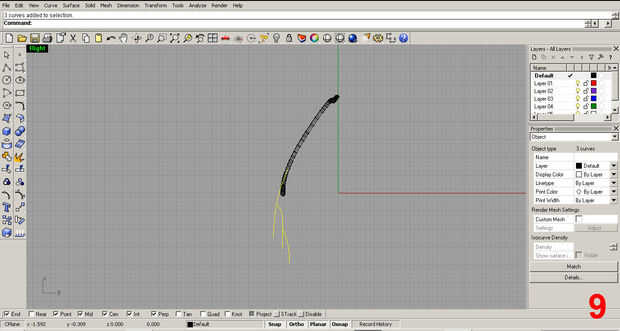

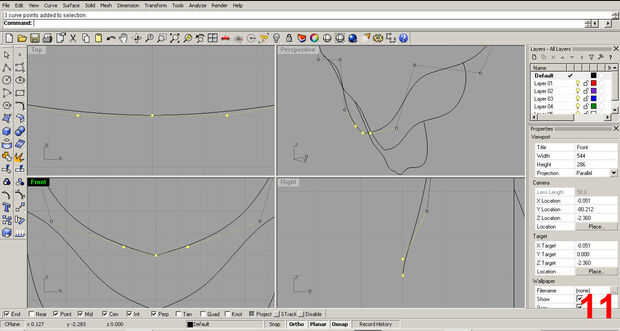

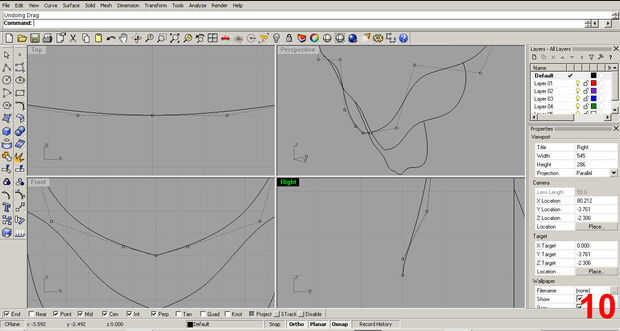

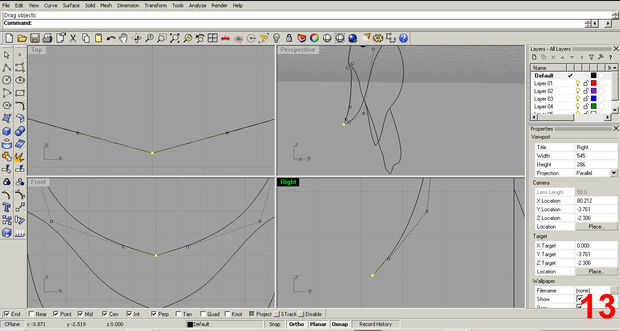

Había entubada de la pieza superior una vez satisfecho y me creó tres juegos más de curvas que se forman "las costillas". Estas curvas fueron creadas de la misma forma, ajuste, consideró apropiado utilizar juntos todos los puntos de visión. Yo quería tener una sensación orgánica a las piezas una vez hilo, así que hice las curvas multidimensional. Tenga en cuenta que ahora he rotado las piezas para que se alinee correctamente con los puntos de visión. La vista delantera ahora se muestra la parte frontal del modelo, el lado al lado, etc. imágenes 8, 9, 10, 11, 12, 13
Es importante revisar continuamente todos los puertos para la exactitud durante esta fase. Curvas donde luego reflejado y se unió. Nota: quité el hilo polisuperficies otra vez para tener cierta claridad mientras trabajaba. Voy a hacer esto en todo y voy a intentar esto en cuenta para que no te de miedo y confundida.
A continuación, he creado una línea de 5" de largo así que podía estar seguro de que no estaba violentamente fuera de escala. Mi dimensiones referencias: Diámetro de cuello supuesto es 5", longitud de la pieza en la dirección horizontal es aproximadamente de 5" y la vertical es también 5". Todo parece bien hasta ahora! Imagen 14

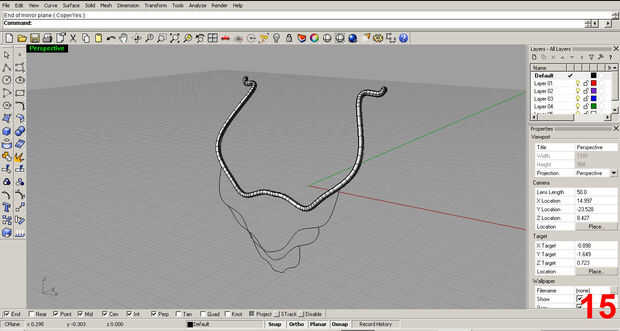

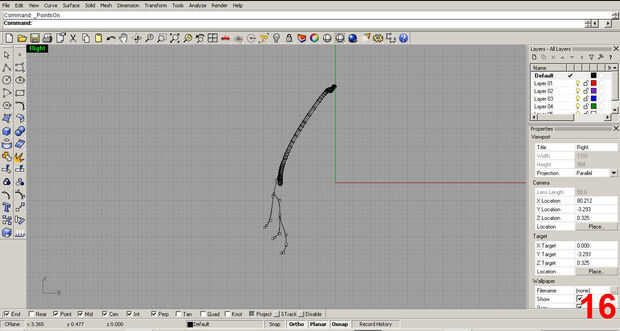

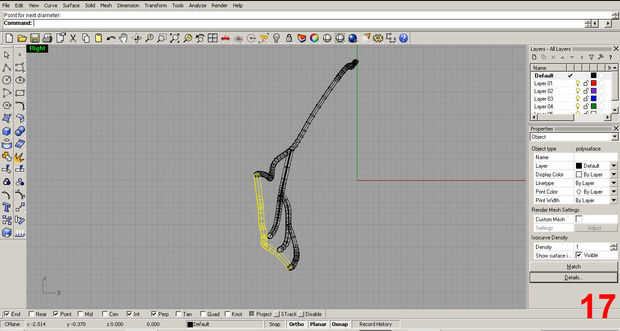

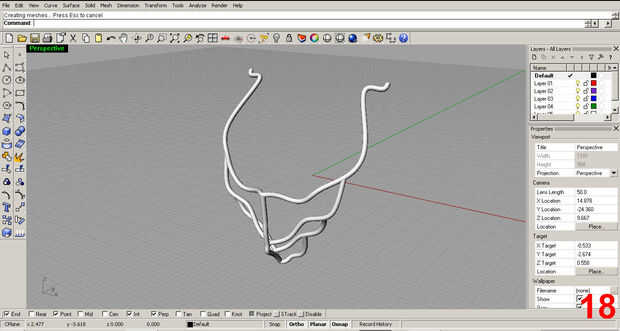

En imágenes 15, 16, 17 , he creado una última curva en el centro que se forma la "columna vertebral". Entonces canaliza todas las curvas. Usé un diámetro de 3/8" 18 imagen muestra todas las curvas hilo en modo" prestados".

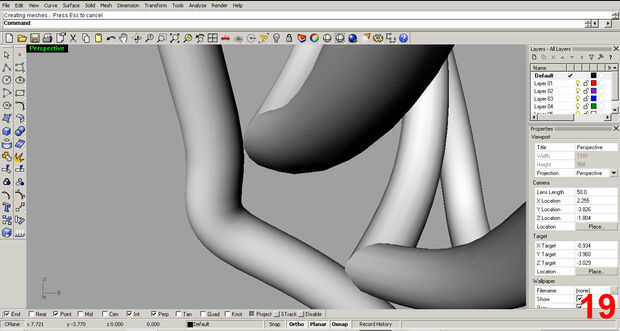

En la inspección cercana del modelo ( IMGAE 19), puedes ver que las curvas hilo bastante no tocar uno con el otro. Esto debe ser corregido. Además, tengo que añadir más definición a las tuberías por lo que parece lo que está en mi mente. 19 imagen demuestra el cierre para arriba de la superficie frontal moviéndose hacia arriba y lejos de las "costillas" 3.
