Paso 5: Conecte el fotón y los cables a la placa

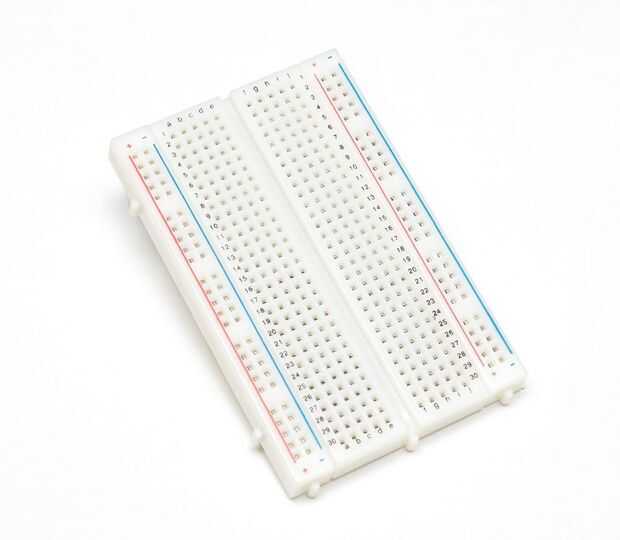

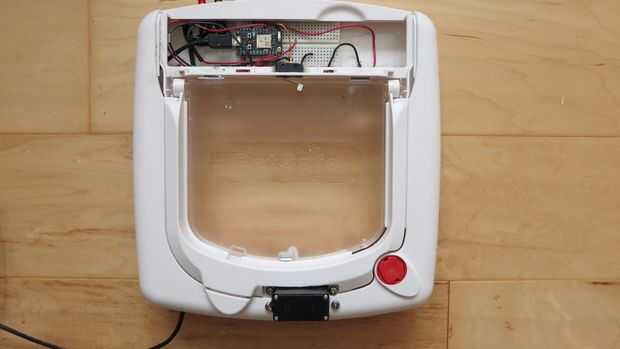

Instale el fotón en el lado izquierdo de la protoboard para permitir el enrutamiento del cable USB.

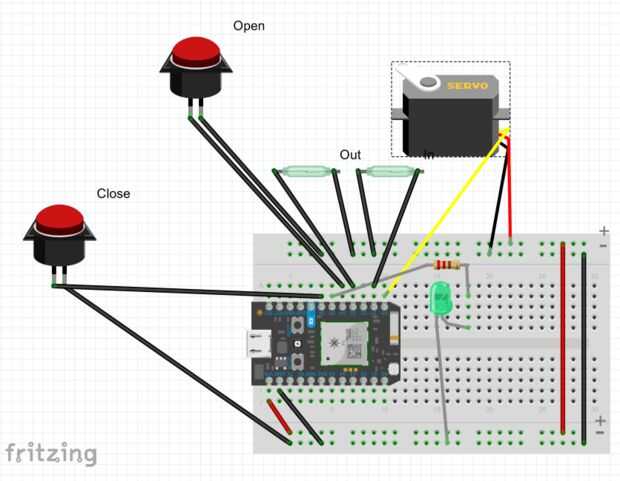

Conecte los interruptores, pulsadores, servo y los cables a la placa utilizando el esquema de Fritzing.
Conectaremos el botón de "cerrar puerta" al pin D5 y el botón de "puertas abiertas" al pin D4. El otro conector en cada interruptor se conectados a tierra. Porque el fotón ha construido en tire y tire hacia abajo de resistencias, no necesitamos añadir una resistencia de conexión de los interruptores.
Conecte la resistencia de 220 Ohm al PIN D5. A continuación, conecte el ánodo de LED verde (cable más largo) a un lado de la resistencia de 220 ohmios en el protoboard. Conecte el cable negativo a la tierra en el protoboard.
Conecte el cable de servo amarillo a D0 y los cables negro y rojo a la tierra y el poder respectivamente.

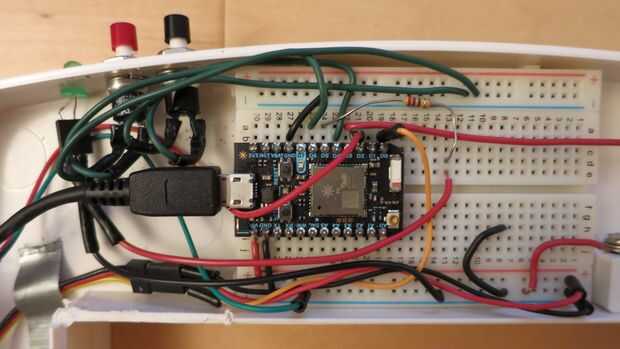

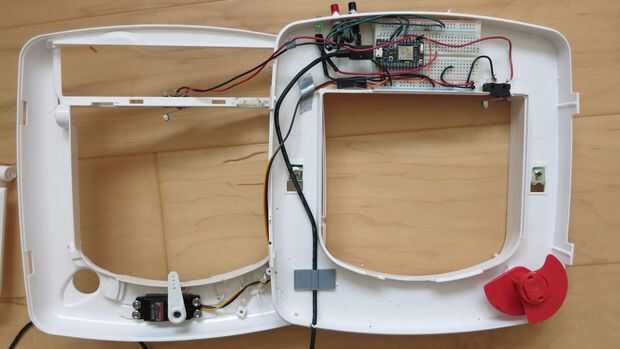

Enrute el cable como se muestra en la imagen.
Actualización: Se necesita conectar un 0.1uF condensador a cada uno de los 4 interruptores para evitar lecturas falsas, que me metía en forma aleatoria una o dos veces al día. La + lado del capacitor se conecta a los pines (D2/D3 y D4/D6) y el - terminal se conecta a tierra.
