Paso 1: Cableado y el montaje del Sensor de temperatura IR
La única parte del cableado necesario para este instructable es al cable el sensor de Temp de IR a la pantalla del prototipo.
Para los cables del sensor, 26 alambres del Teflon del AWG aislado proporciona una conexión muy resistente y a prueba de calor. (Ver la lista de piezas para una fuente de alambre del Teflon). Alambre aislado Teflon es muy difícil de pelar sin cortar las hebras de los cables. El método recomendado es utilizar un pelacables, como aparece en la lista de piezas y cerrar el pelacables del cable luego abrir y quitar el pelacables y retirar el aislamiento cortado a mano. Uso de los peladores para retirar el aislamiento tiende a cortar el cable.
El cableado del Sensor de temperatura IR es hacia adelante. Hay 5 cables que deban conectarse. (ver Guía de inicio rápido de Sensor de temperatura de IRTEMP Infra-rojo)
V (VCC) conectado a 5V de Arduino.
G (tierra) conectado a Arduino GND.
D (datos) conectado al pin digital de Arduino D2.
C (reloj) conectado al pin digital de Arduino D3.
(Adquirir) conectado al pin digital de Arduino D4.

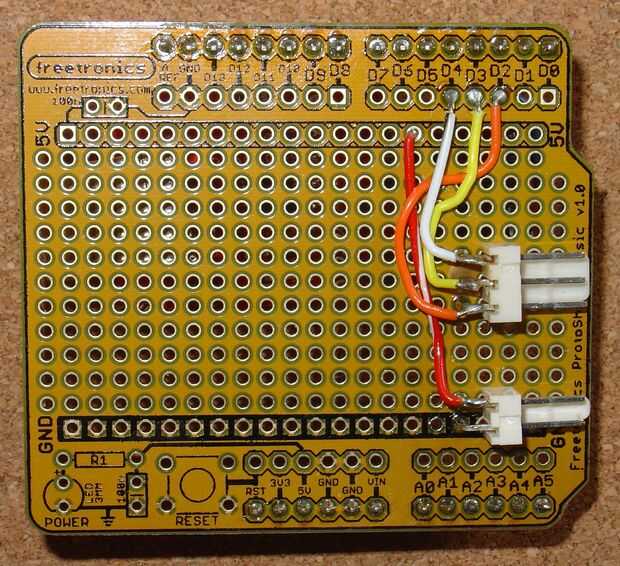

La foto de la pantalla prototipo muestra este cableado usando push en los conectores. Usted podría simplemente alambre directo al escudo si usted desea.
Montaje del Sensor de temperatura IR

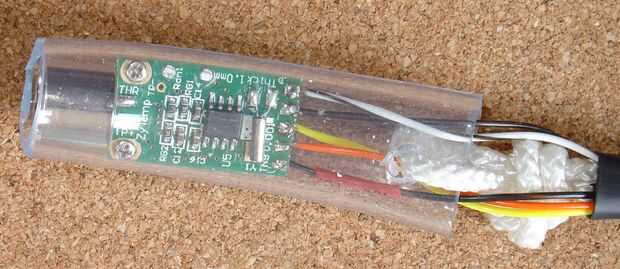

Como se muestra en la foto, media pulgada de diámetro interno tubería plástica empujada sobre el sensor claro hace un montaje adecuado. (Nota: hacer el cableado en primer lugar, la tubería no se logra una vez empujó.),
Una cuerda de nylon unida a la tubería plástica, proporciona liberación de tensión para los cables y debe fijarse en el escudo de prototipo para evitar que los cables de tracción.
