El archivo adjunto es un gráfico vectorial escalable de Corel Draw.
Hice esto para ser cortada en los láseres de CO2 UNIVERSAL 60 vatios en la TECHSHOP Chandler, Az.

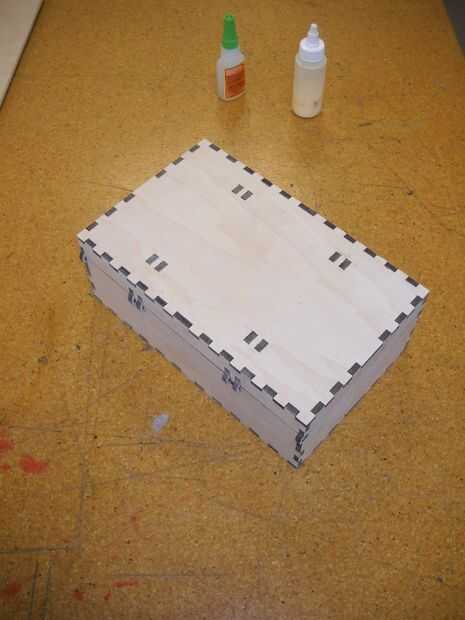

Se trata de un láser patrón que monta en una caja con bisagra de madera. Su (aproximadamente, casi, casi) del tamaño de una caja de puros con proporciones que deben caber la proporción PHI
(http://www.goldennumber.net/what-is-phi/).
Cuando haya terminado, las dimensiones interiores son 5.715 X 3.360 X 9.503
Creo que este archivo puede ser importado a varios otros dibujo o programas de CAD. Debería ser posible a escala hacia arriba o hacia abajo acomodar la madera más gruesa o más delgada.
Cuando corté este archivo, uso tres capas chapeado de arce de Lowes. La madera es 1/4 de pulgada pero la dimensión final es 0,210 pulgadas de espesor.
Características:
1) las pestañas de los paneles más grandes son más anchos que las ranuras de los paneles de recepción para compensar el 0.005" corte del laser.
2) hay un espacio adicional entre el panel superior hacia atrás y el panel trasero inferior para que no rocen las piezas al abrir.

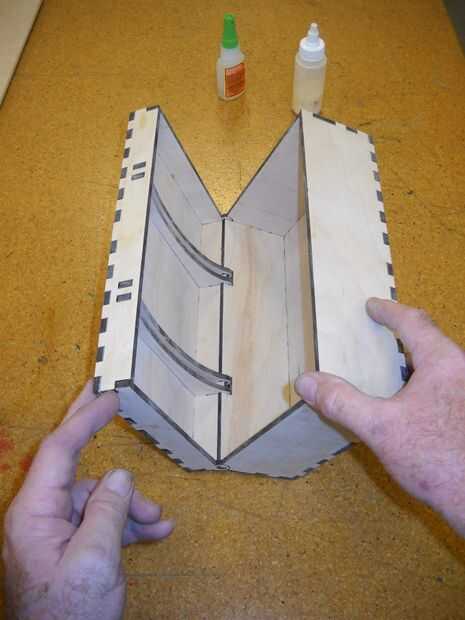

3) la bisagra se hace para que la tapa abre sólo unos 120 grados y se detiene.
4) las pestañas que se pegan hacia abajo entre los cuatro puntos de bisagra central son sobre todo para ayudar en la Asamblea
5) son los cuatro puntos adicionales para la fuerza
6) usar tanto gel CA y regado abajo de madera pegamento para ensamblar las piezas. La CA cola instala rápido y mantiene las articulaciones juntos mientras que el pegamento de madera empapa y se seca.
HTMF = Havin' demasiado divertido
18/03/2016 revisión
Si utilizas los casquillos de corte de la 'Dremel tronzadora' (tamaño del buje son los mencionados en Chop vio Instructable) la bisagra será más robusta...
