Paso 4: cableado
Esta es una lista de las piezas que he usado
amplificador de audio de Velleman
HDMI al adaptador de audio estéreo
7" monitor de video con entrada hdmi

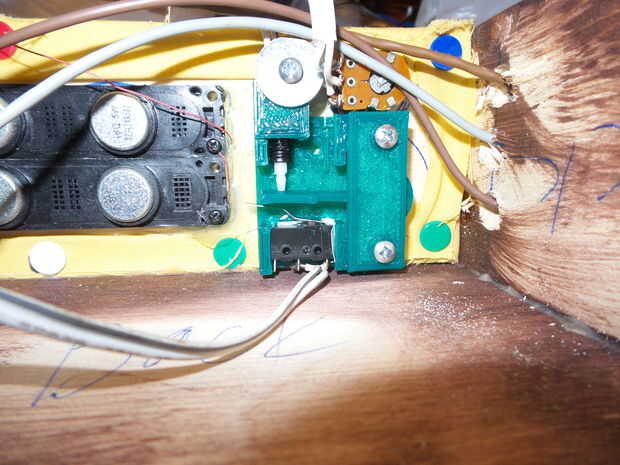

hay un multiswitch frente de impreso de 3 piezas, 2 interruptores micro, 1/4 20 2 "perno y un botón de apagado.
el vídeo muestra cómo empujando el perno recto se enciende la alimentación principal, y torsión derecha o izquierda o cambia los puertos hdmi. (los cables se sueldan a la selección de la entrada en el switcher hdmi), girar la otra manera es una función extra que no utiliza, pero quería diseñar para su uso posterior.
utilizo un 12v 2.5a fuente de alimentación para la alimentación principal y una fuente de alimentación usb de 12v, para proporcionar energía para el interruptor de hdmi y el cable hdmi al adaptador de audio estéreo.

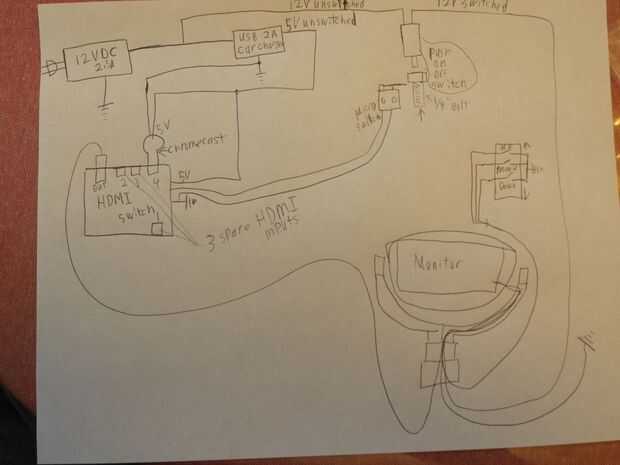

el diagrama de cableado básico también en la foto. no hice un buen trabajo dibujándola.
