Paso 7: Construcción de circuito continuó

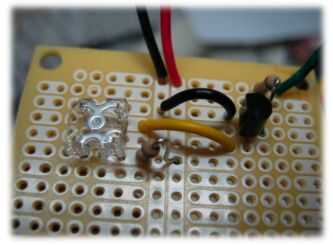

16. Conecte una resistencia de 1 k de la pierna (derecha) positivo del LED a la potencia 'ferroviario' como se ve abajo.

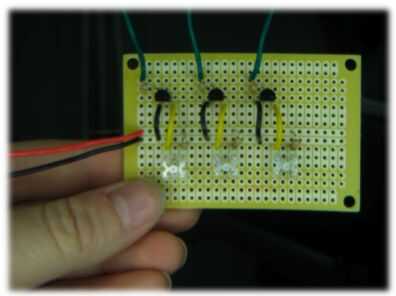

17. Repita los pasos 12 a 16 dos veces poner el Led azul y rojo en el lugar. La Junta debe verse así cuando termines.
18. ahora trabajaremos en hacer que el sensor de pH, que va a ser el mecanismo que nos indica el nivel de pH del agua. Abrir el sensor de pH; la mejor manera de hacerlo es usando un par de alicates de corte lateral. Ten cuidado, hay cables interior que necesita para mantener intactas para el sensor para que funcione correctamente. Debe verse así cuando se abre para arriba. Instale un cable negro con el cable como se muestra abajo y el cable rojo (procedentes de la parte inferior derecha), en el otro cable como muestra la imagen.
