Paso 3: El hardware electrónico esquema

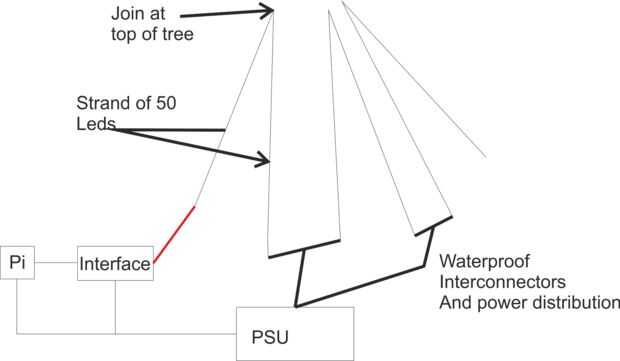

Echar un vistazo en el diagrama.
La Pi está conectada a un tablero del interfaz, que convierte la lógica Pi 3, 3V para el nivel de 5V que las cadenas de LED. Solo necesitas un solo perno en el Pi para el sistema. Diseñé una tabla muy simple que conecta directamente sobre la Pi.
Desde la interfaz, podemos ir directamente a las cuerdas, sólo estamos conduciendo el cable de la Pi el primer LED, cada LED tampón la señal a su vecino la cadena. La tasa de actualización del sistema es fenomenal: su reloj a 800Khz.
Biblioteca de conducción muy inteligente de Jeremy utiliza hardware del procesador de la Pi en una ingeniosa manera de generar las señales necesarias para las secuencias y proporciona una interfaz limpia para Python.
Los filamentos están conectados sólo por parejas, con la parte superior común en la parte superior del árbol.

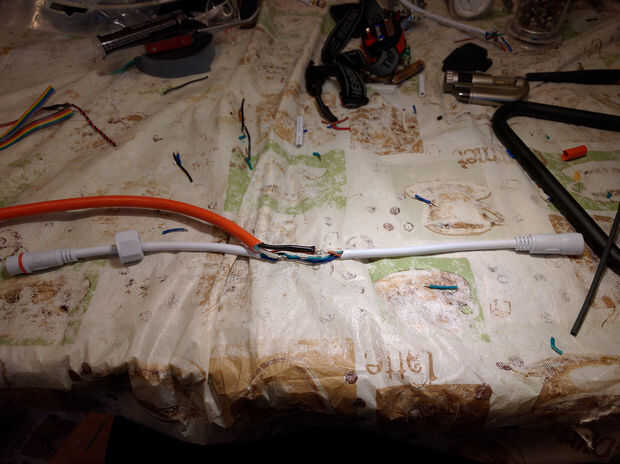

En la parte inferior de cada par de hilos, conforman un Interconector (segunda foto) todos los cables en los conectores de conexión a sus compañeros en el frente, pero inyectar energía (cable naranja) en las líneas de energía.
Una vez soldado, cada interconexión bien es impermeabilizada por recubrimiento con self-amalgamando cinta de goma.
