PI-ece en la tierra (5 / 8 paso)

Paso 5: Datos electrónicos

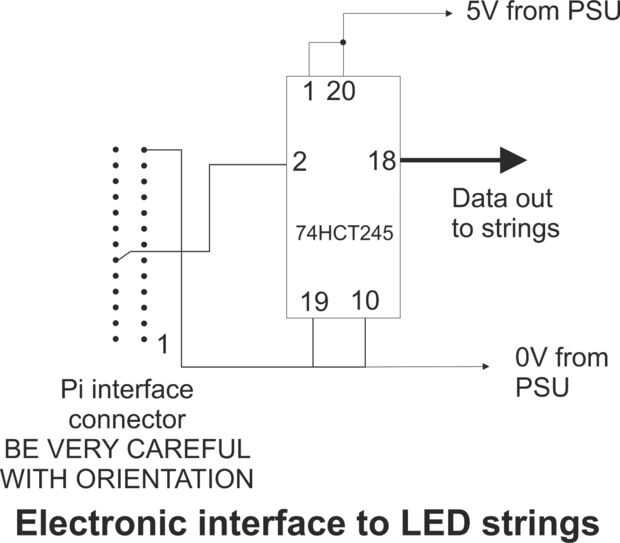

Electrónicamente, el diseño es muy simple. Todo lo que necesitas es un pasador, el hardware PWM pin en el Pi para los LEDs, pero necesita para "amortiguar" la señal, conversión de 0..3.3V a 0..5V. Hay muchas maneras de hacerlo, pero por lejos el más sencillo es encontrar un dispositivo como el chip de 74HCT245. Lo importante aquí son las tres carta HCT. HCT lógica tiene un rango de entrada que acepta 3v3 lógica y lo convierte en el 5logic en la salida de la viruta.

Nota: por razones de locura, diseñadores de Pi consulte al pin PWM de hardware como perno"18". De hecho, es un pin 12 en el Pi. Ser consciente y cuidadoso
