Piano de LED tira de aprendizaje (1 / 9 paso)

Paso 1: Obtener todos los componentes

No hay una manera correcta de hacer una tira de LEDs ajuste muy bien y elegantemente sobre las teclas de piano, así que sin duda pasar un tiempo y ver qué cool gira usted puede poner en la idea.  Antes de instalarse en este diseño, rebotó alrededor de un número de otras ideas, algunas de las cuales habría sido más feo y algunos de los cuales podrían haber sido mucho más bonito.  Mi objetivo era lograr el equilibrio: hacer algo digno de salir en el piano lo largo del año sin tener que gastar demasiado tiempo siendo un perfeccionista.  Estaba contento con esa decisión, cuando comencé a jugar con la electrónica y software y se dio cuenta (como era de esperar) que la mayoría de los trabajos en el frente se centraría en esas dos cosas.  Por lo tanto ver lo que usted puede diseñar!  De cualquier manera, la electrónica y el software deben trabajar independientemente de lo que parece su tira.

Electrónica:

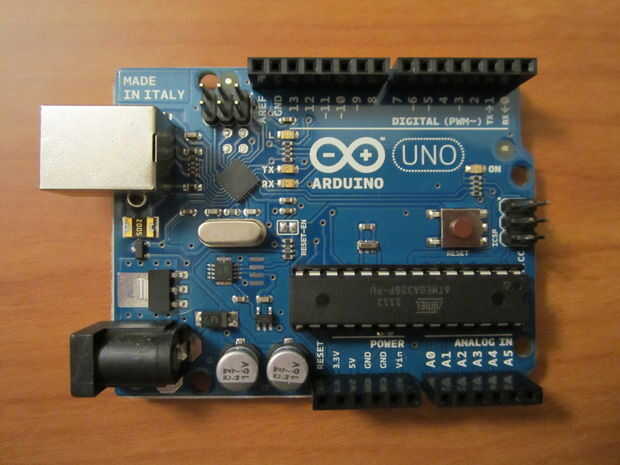

-Arduino (Uno de Adafruit, $30)

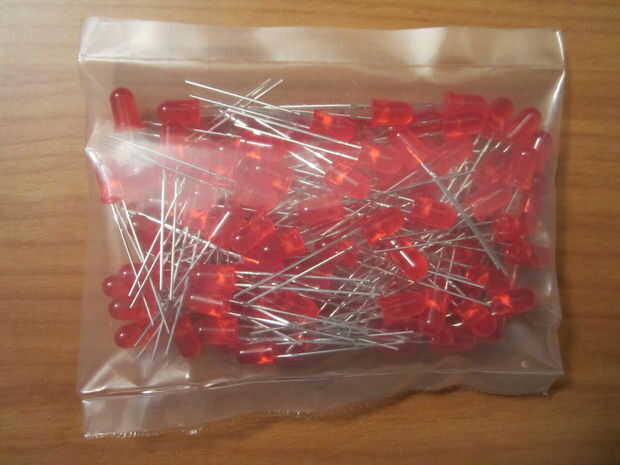

-LED rojo 88 (paquete de 100 de Jameco, $10)

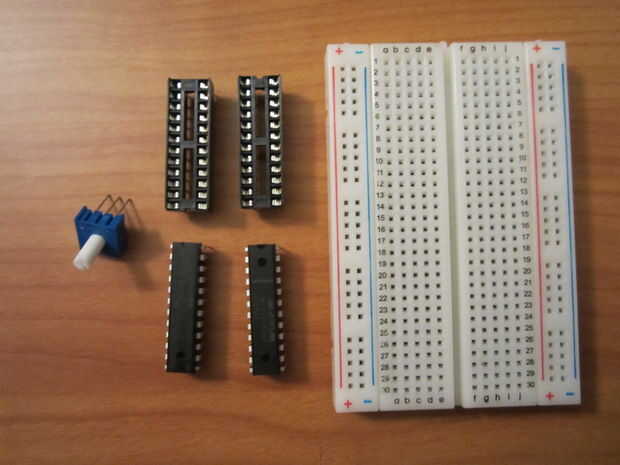

-2 chips de controlador MAX7219 LED (Jameco, $16)
-1 potenciómetro (tenía)
-2 capacitores de 100nF (tenía)
-1 capacitor de 10uF (tenía)
-2 resistencias de 18K (había)
-PCB placa de prototipado (Jameco, $6)
--Nota: es bueno tener un protoboard, de prototipos y prueba electrónica
-2 zócalos pin 24 (10 paquetes de Jameco, $2,40)
-sujetahilos de alambre (tenía)
-Cable USB Arduino
-Adaptador de pared Arduino (LEDs sacarán un montón de corriente)
-pequeña matriz 8 x 8 LED para la depuración de código si es necesario - es tan agradable ser capaz de probar de esta manera en lugar de cableado hasta la tira entera antes de saber el software tenía razón.  "debug" sólo una cosa a la vez!

Hardware:
-negro acrílico 7,5 "x 13.5" (Golpecito plástico, ~ $7)
-pegamento de acrílico (TAP, $7)
-soldadura (más delgado es mejor)
-zip lazos
-un piano!

Herramientas:
-láser de corte
-soldador
-pelacables
-Cortadores de alambre
-alicates de punta de aguja pequeño
-aplicador de pegamento acrílico hypo (TAP, $3,25)
