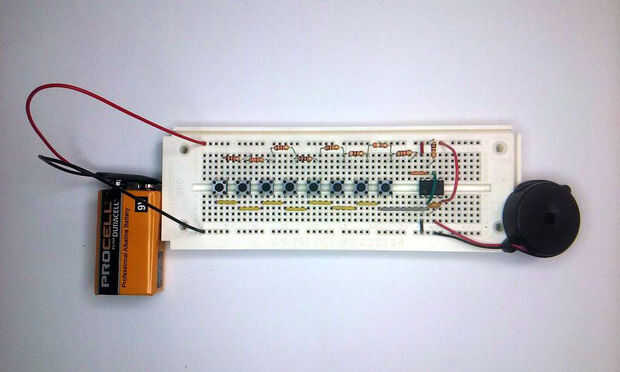

Piano electrónico simple (1 / 3 paso)

Paso 1: un poco de historia

Peligro: Haber matemáticas por delante...

Si no importa cómo funciona esta cosa y quieren llegar directamente a poner juntos, luego pase al siguiente paso.

Este piano utiliza el modo astable de un 555 temporizador integrado circuito común para producir el tono que conduce el altavoz (zumbador piezoeléctrico). Si eres curioso acerca de cómo los trabajos de un 555 temporizador y los modos de configuración diferentes, hay una buena Instructable sobre él.

Cada nota musical tiene una frecuencia principal, que es la cantidad de veces por segundo lo que produce el sonido vibra hacia adelante y hacia atrás por segundo. La frecuencia producida por un temporizador 555 en modo astable se basa en los valores del condensador (C) y dos resistencias (R_A y R_B). Esta relación es

Decidí diseñar esta R_A y C son los mismos para todas las notas (R_A es 1kΩ, y C es de 100 nF). Esto deja R_B para ajustar el tono. Para una frecuencia particular,

Lo que esta cosa está cableada, para cualquier determinado botón que r_B es el valor de todas las resistencias desde el botón al final de la cadena de la resistencia a la derecha suman. Así que era cuestión de encontrar la correcta cadena de resistencias para hacer este trabajo. La siguiente tabla muestra cómo fueron elegidas las resistencias. A partir de la nota más alta, R_B se calculó para cada nota, y comúnmente disponibles resistencias fueron elegidos para aproximar R_B.

Debido a la opción utilizar resistores comúnmente disponibles para aproximar los valores deseados, los tonos son un poco apagado, pero no por mucho.
