Paso 3: Poner junto

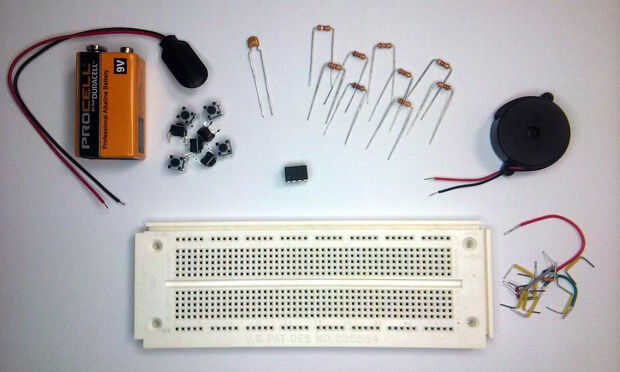

Después de recoger las piezas de la lista al principio de este Instructable, es hora de poner juntos.
Las largas filas en la parte superior e inferior de la placa son para a (+ 9 volts y tierra) de la batería para alimentar el resto del circuito. Estas filas están conectadas eléctricamente todos los paso y actúan como un cable entre componentes presionado en sus agujeros. Finalmente, el cable negro (tierra) se conectará a la fila en la parte inferior, y el cable rojo (+ 9 voltios) se conectará a la fila en la parte superior. No hacerlo todavía. Que va a conectar la batería última.
Del mismo modo, cada columna de 5 agujeros en la zona centro es conectado eléctricamente. Así que cualquier dos cosas enchufadas en la misma columna están conectadas como si por un alambre. Tenga en cuenta que las columnas arriba y abajo el área vacía en el centro están eléctricamente separadas.
Comience poniendo el chip 555 temporizador en el protoboard. Se alinean para que el punto en la parte superior (indicador del pin 1) se encuentra en la parte inferior izquierda cuando usted está mirando. Lugar hacia la derecha de la placa para que los pernos de posición a horcajadas el canal vacío corriendo por el centro de la placa. Cuidadosamente presiona lo con incluso la presión hasta que todos los pasadores han entrado en sus agujeros y el chip se encuentra en la superficie de la placa.

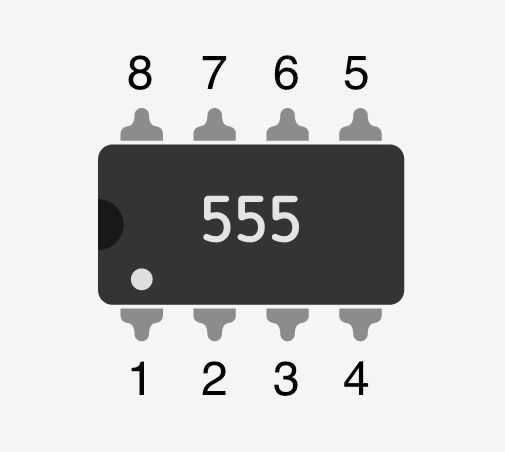

Los pernos de los 555 son numeradas 1, 2, 3, 4 en la parte inferior de izquierda a derecha y 5, 6, 7, 8 en la parte superior de derecha a izquierda. Corren en sentido antihorario a partir de la parte inferior izquierda.
Conecte el pin 2 al pin 6 del 555 con una longitud adecuada de cable de conexión. Puedes ver como el cable verde en las fotos anteriores. Conectar el pin 1 a la fila de tierra en la parte inferior. Conecte los pines 4 y 8 a la fila de + 9 volts en la parte superior de la Junta.
Cuidadosamente doble los cables de una de las resistencias de 1kΩ (marrón-negro-rojo) y conectarlo entre el pin 7 del 555 y la fila de + 9 voltios en la parte superior.
Conectar el condensador entre los pines 1 y 2 del 555.
Si el zumbador piezo que tienes tiene los cables flexibles, luego conecte el cable positivo (rojo) al pin 3 del 555 temporizador. Conecte el cable negativo (negro) a la fila de tierra en la parte inferior. De lo contrario, si el piezo tiene pasadores rígidos, colocarla sobre la placa a la derecha del 555 con el perno negativo en algún lugar de la fila de tierra. Localizar donde se conecta con la placa el pin positivo y poner un cable de conexión para conectar la columna con el pin 3 de la 555. Luego presione el piezoeléctrico en el lugar.

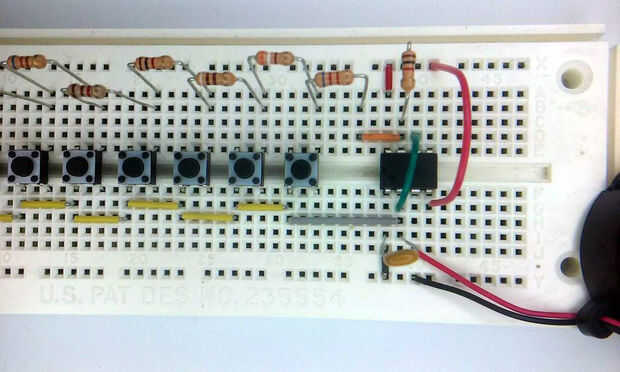

Ahora, para los botones. Comienzo poniendo un alambre pequeño de la conexión entre el pin 7 de la columna 555 y algunos a la izquierda (véase el cable naranja en la foto de arriba). Localizar el 6.2kΩ resistencia (azul-rojo-rojo) y conectarlo entre el otro extremo de este cable de conexión y otra columna a la izquierda.
Coloque uno de los pulsadores extiende a ambos lados del canal en el centro de la placa con el pasador de la parte superior derecha en la misma columna como la resistencia. Con cuidado empújelo en su lugar para que esté completamente asentado en la protoboard. Conecte un cable de conexión de longitud apropiada entre el eje derecho inferior del botón y el pin 2 de la 555.
Ahora es el momento para un examen rápido! Conecte el cable negro del conector de la batería de la fila inferior (tierra) y el cable rojo a la fila de arriba (+ 9 voltios). Conecte la batería al conector de la batería. Intente presionar el botón y usted debería oír un tono! Si no oye sonido, entonces vuelva a verificar todas las conexiones, asegúrese de que la batería está buena y vuelva a intentarlo. Después de esta prueba, desconecte la batería.
Ahora cada uno de los botones restantes se agregan de derecha a izquierda. Conectar la resistencia de la columna de la resistencia anterior a donde el botón siguiente será (4 filas a la izquierda en las fotos de arriba). Coloque el botón siguiente en el lugar con el perno de la parte superior derecha en el otro extremo de la resistencia. Conecte un cable de conexión pequeño entre el pin de abajo a la izquierda de este botón y el pin de abajo a la izquierda del botón a la derecha. Hacer esto para todos los botones. Las resistencias en orden de derecha a izquierda será:
- 390Ω (blanco-naranja-marrón)
- 910Ω (blanco-marrón-marrón)
- 1kΩ (marrón-negro-rojo)
- 1.1kΩ (brown-marrón-rojo)
- 620Ω (azul-rojo-marrón)
- 1.3kΩ (marrón-naranja-rojo)
- 1.5KΩ (marrón, verde, rojo)

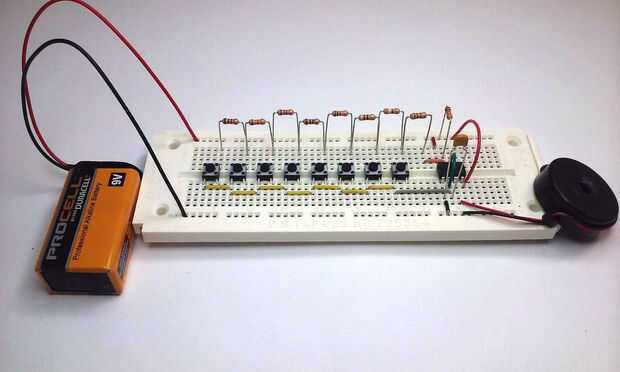

Después de todos los botones y resistencias en su lugar, vuelva a conectar la batería y empieza a jugar!
