Paso 6: Programación nuevos bits de calibración en MPLab

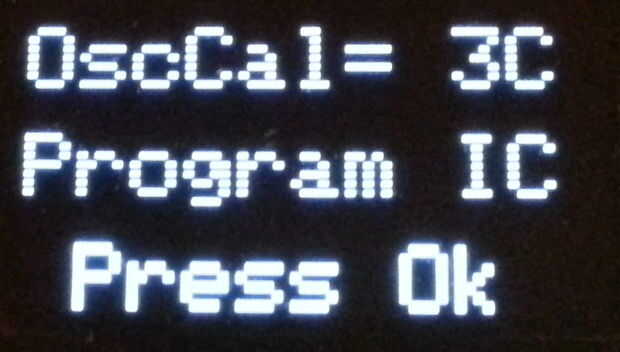

Cuando la pantalla muestra el nuevo valor OscCal, haga lo siguiente:

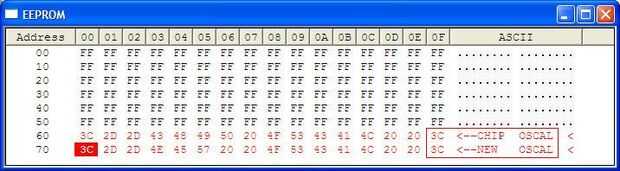

- En MPLab, abra la vista EEPROM.
- Leer el PIC.
- Las dos últimas líneas contendrá el los detalles de países menos adelantados.
- Localización de memoria 0x6F contendrá el valor OSCAL almacenado en el PIC si no fue borrado. No es necesario programar la nueva broca de calibración. Presione Aceptar para continuar.
- Localización de memoria 0x7F contendrá el valor calculado de OSCAL nuevo. Este es el valor de los bits de calibración que deben establecerse en MPLab.

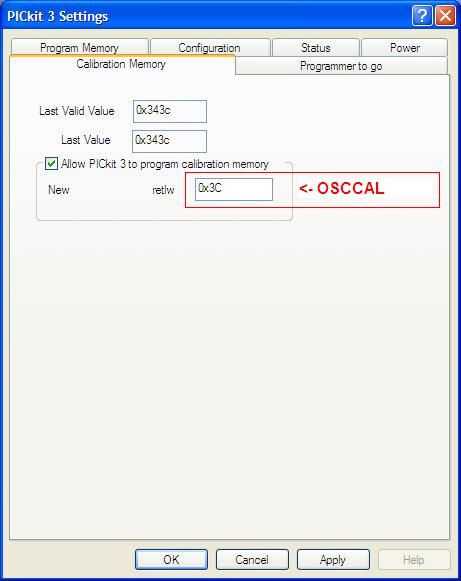

- Abrir la ventana de configuración y seleccione memoria de calibración.
- Seleccione "Permitir PICkit para memoria de programa de calibración".
- Introduzca el nuevo valor de calibración como se muestra en la pantalla. Aplicar los cambios.
- A continuación, el programa el archivo "OscCal.hex" otra vez para el PIC.
- MPLab le avisará que se trata de datos calibración nuevo programa en el PIC. Seleccione Sí.
- Ahora ha sido restaurados los datos de calibración del PIC.
- Cuando termine, pulse Aceptar.
- Para el PIC se apaga en esta etapa.
- Se le pedirá para insertar una foto.
- Ahora es ahorrar sacar la foto.
- Repita para PIC siguiente si es necesario.
Para salir del modo de calibración, pulse arriba o abajo el botón cuando se le preguntó a insertar 12F675.
