PIC 3x3x3 LED cube (1 / 7 paso)

Paso 1: materiales

PIC la conduce el cubo sin externo IC y con muy pocos componentes adicionales.
Para hacer tu propio cubo LED que necesitarás:

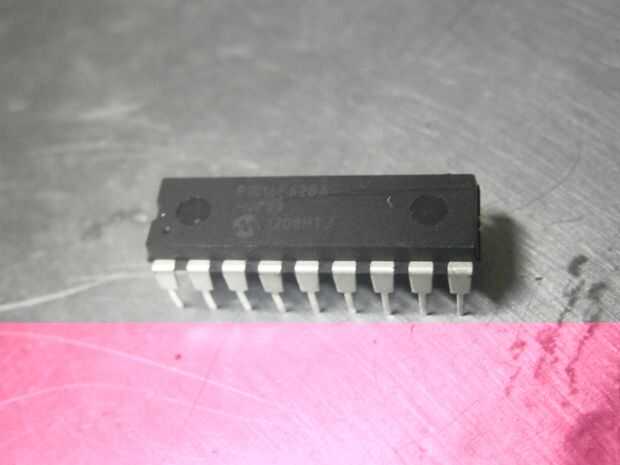

-Un microcontrolador PIC16F628A de Microchip (2 dólares en ebay)

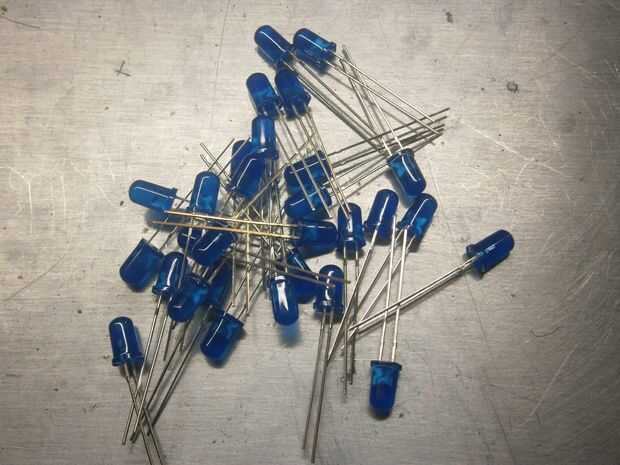

-27 difusa LED ($3,50 50pcs ebay)

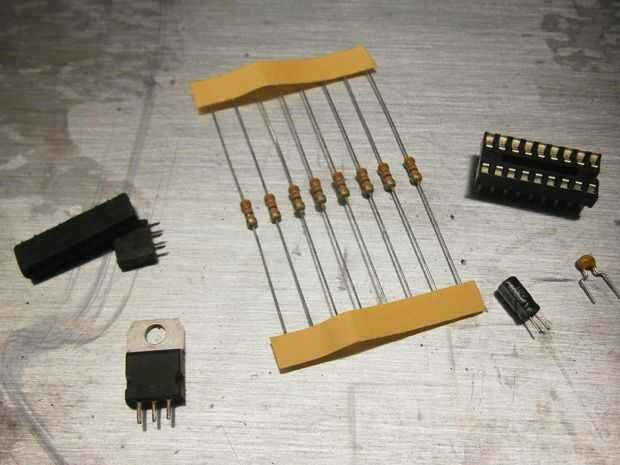

regulador de voltaje-7805 ($0,99 3pcs ebay)

resistencias de ohm-9 330 ($1,14 ebay)

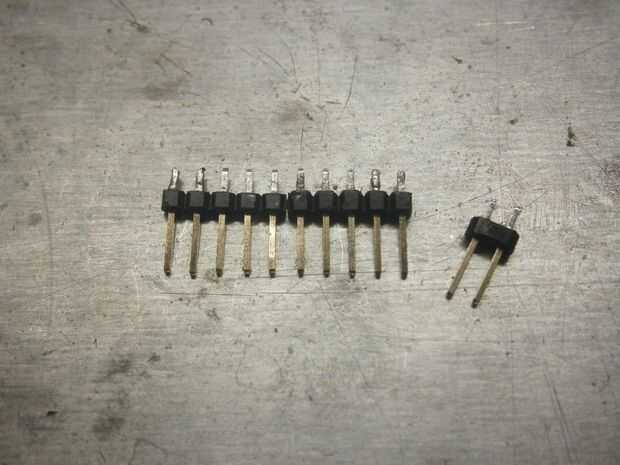

masculino -12 + 12 cabeceras hembra ($2,59 en ebay)

-18 perno DIP IC ($0,99 10pcs ebay)

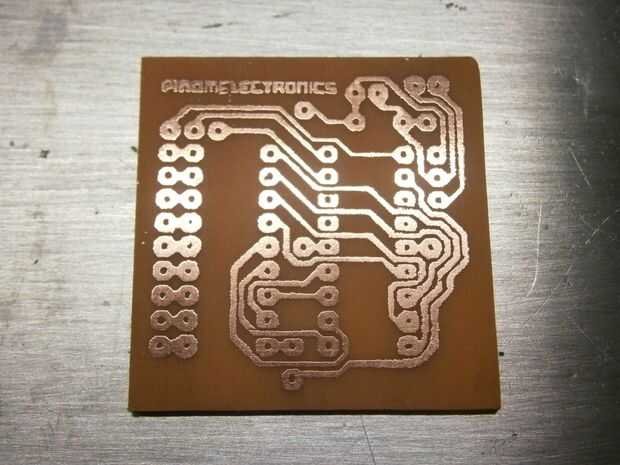

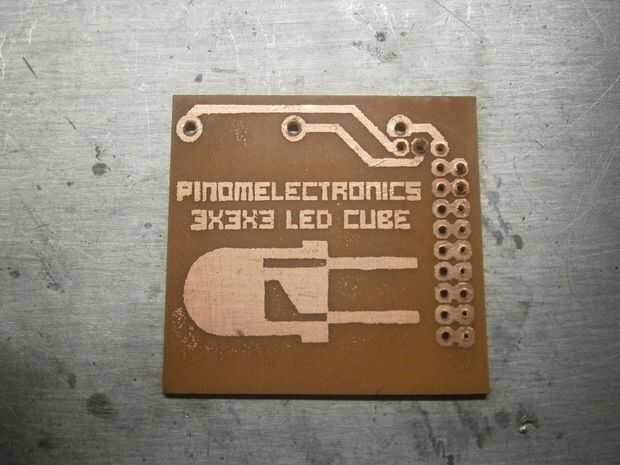

-Circuitos controlador y cubo (hacerlos tú mismo)

-16v 100uF condensador electrolítico (reciclado de tableros antiguos)

-condensador de cerámica de 100nF (reciclado de tableros antiguos)

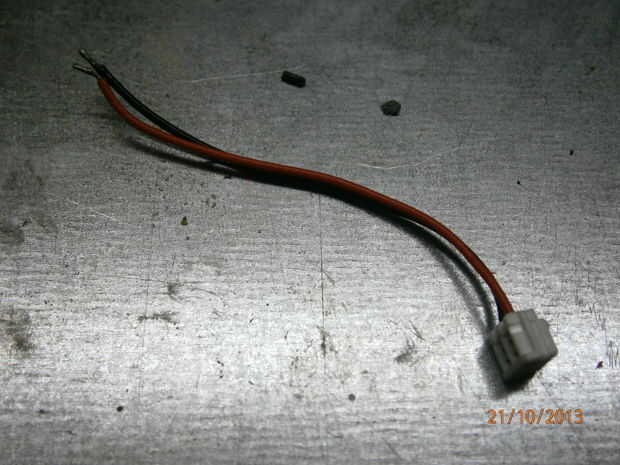

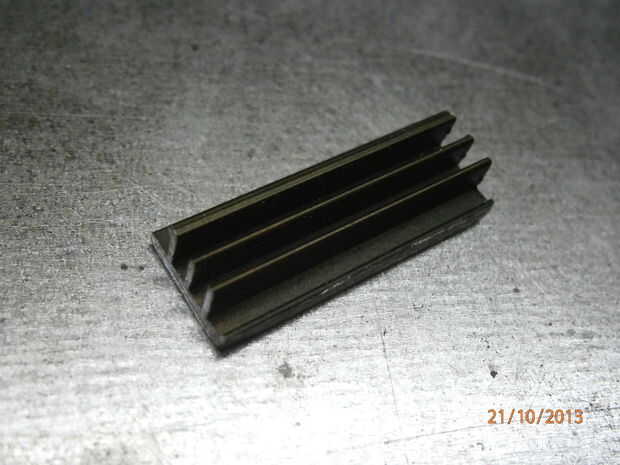

-Enchufe y disipador de calor pequeño (reciclado de tableros antiguos)
