PIC 3x3x3 LED cube (3 / 7 paso)

Paso 3: El cubo

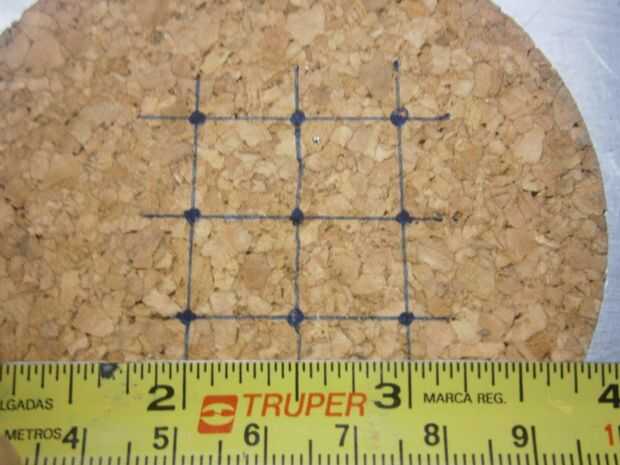

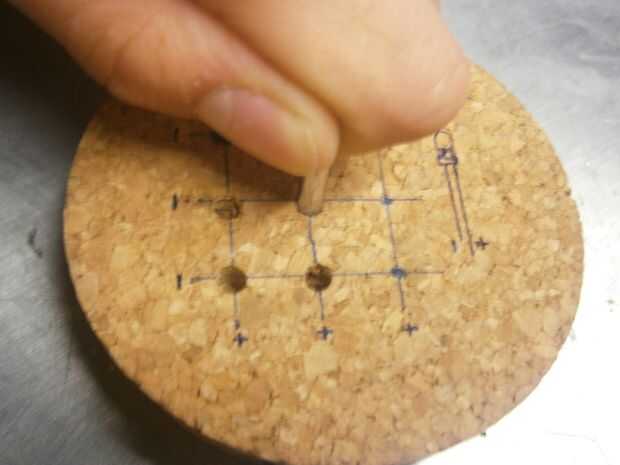

Marcar una cuadrícula de 3 x 3 1 pulgada en un corck y agujero los lugares para los LEDs, esto les mantendrá alineados mientras que dobla y soldar los cables.

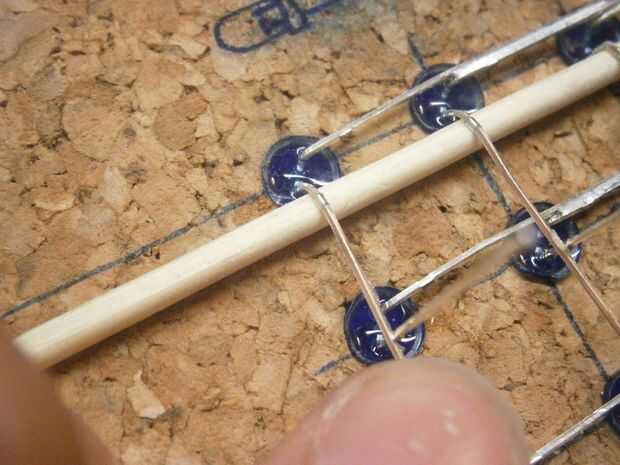

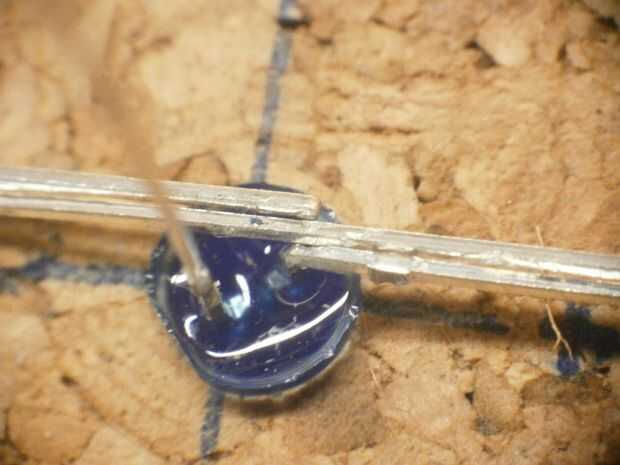

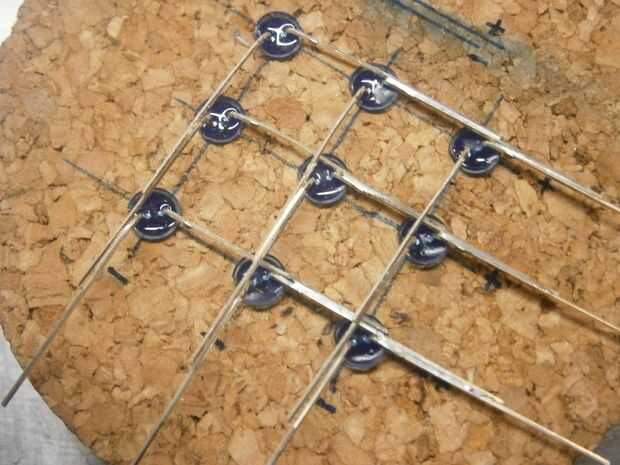

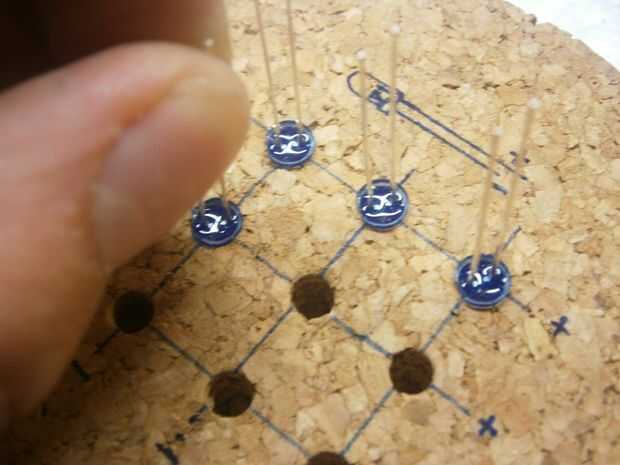

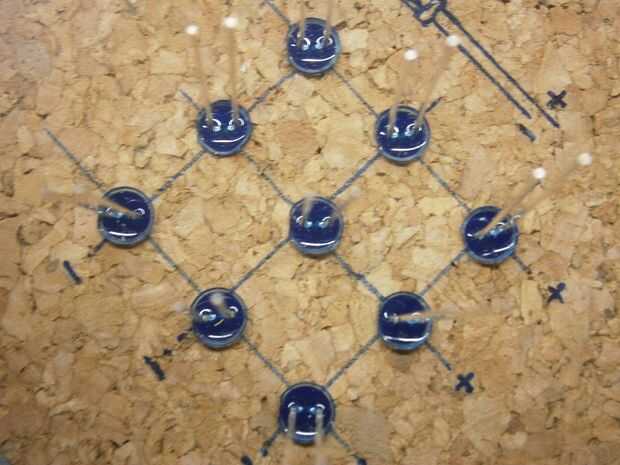

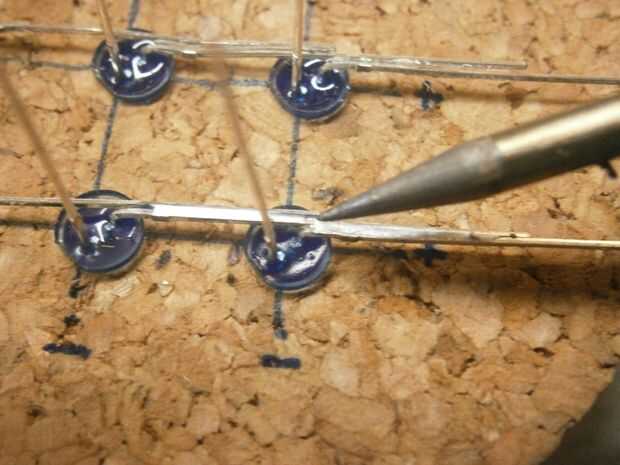

Colocarlos diagonalmente para que los conductores no tocar, los cátodos a un lado de la soldadura y luego doblar los ánodos sobre los cátodos. Los ánodos 90 º de los cátodos de la soldadura.

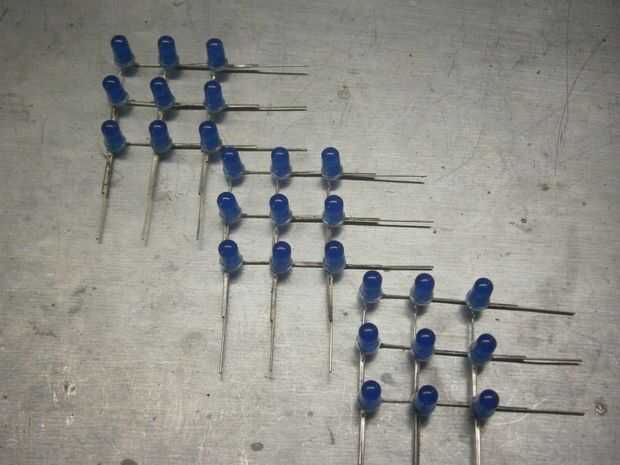

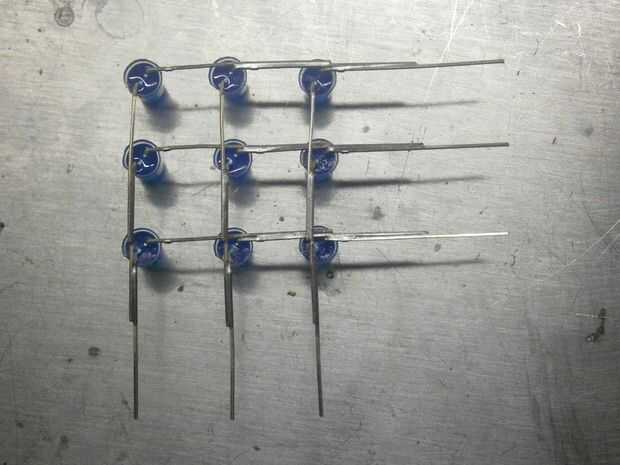

Repetir el proceso para hacer dos rejillas más y en que hace que ánodos y cátodos en el mismo lado.

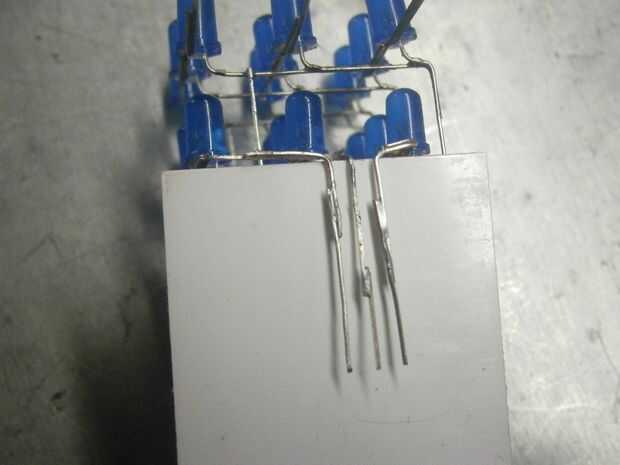

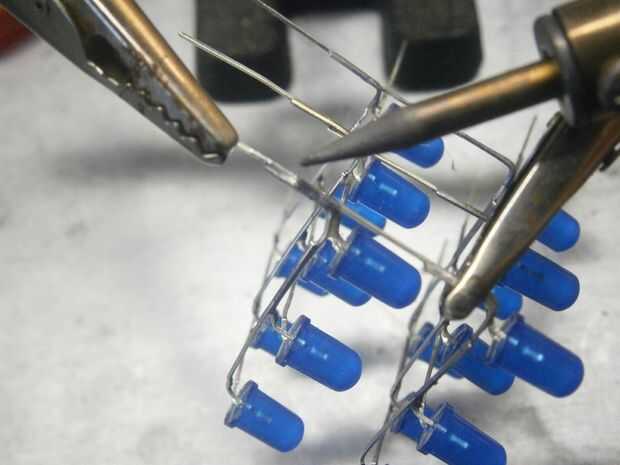

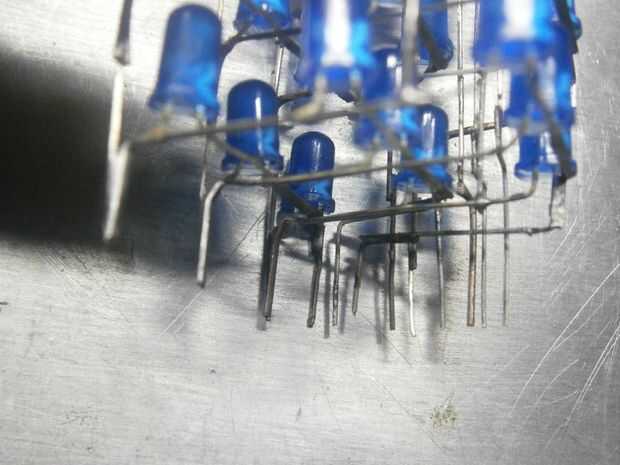

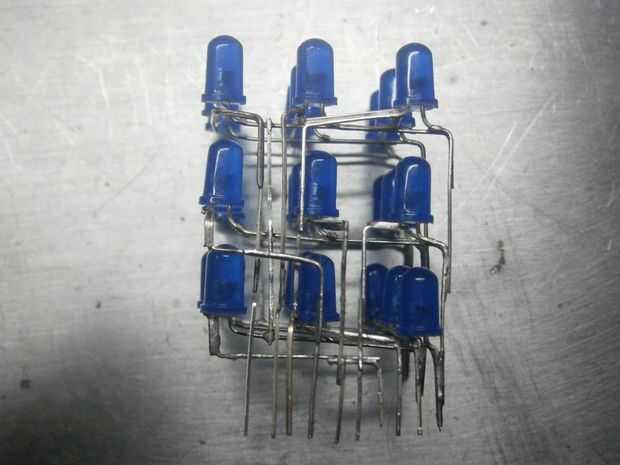

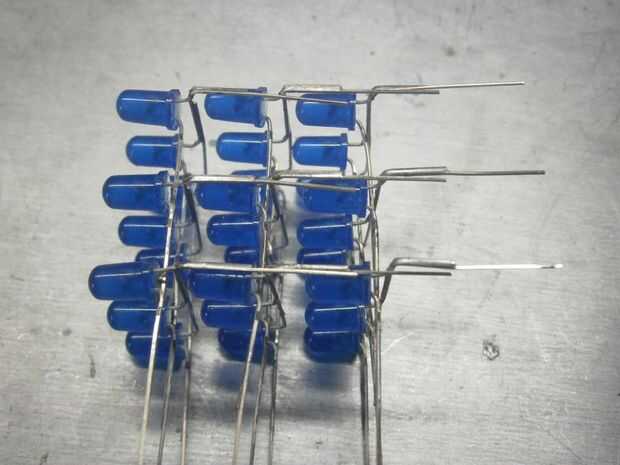

Los 9 cátodos del centro de la curva abajo y soldarlos en 3 columnas.

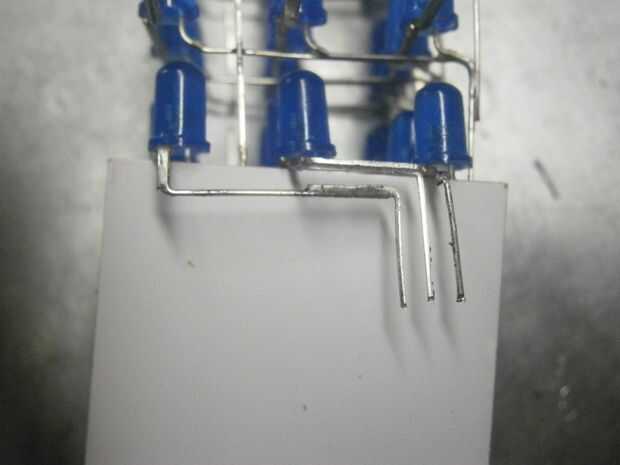

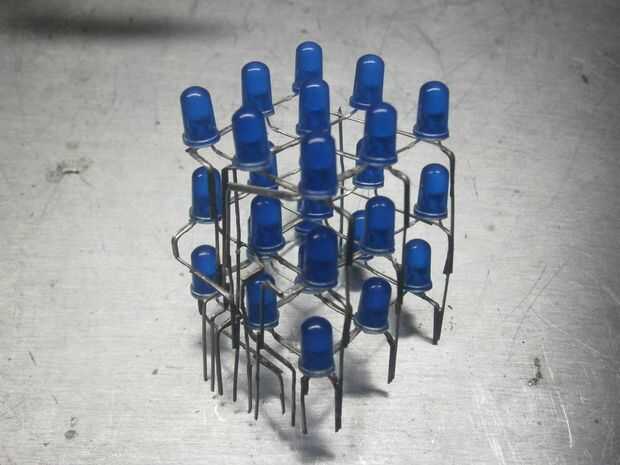

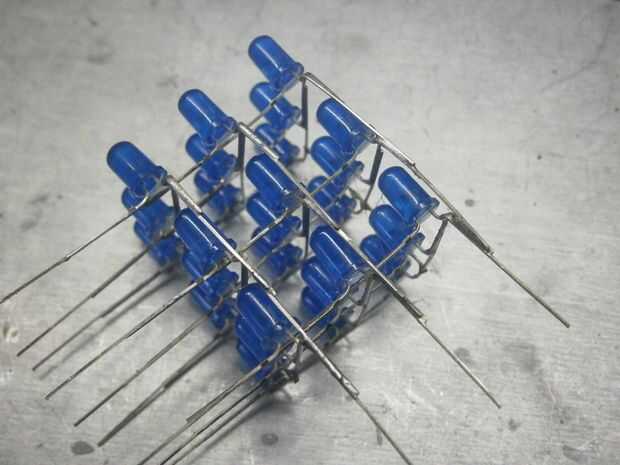

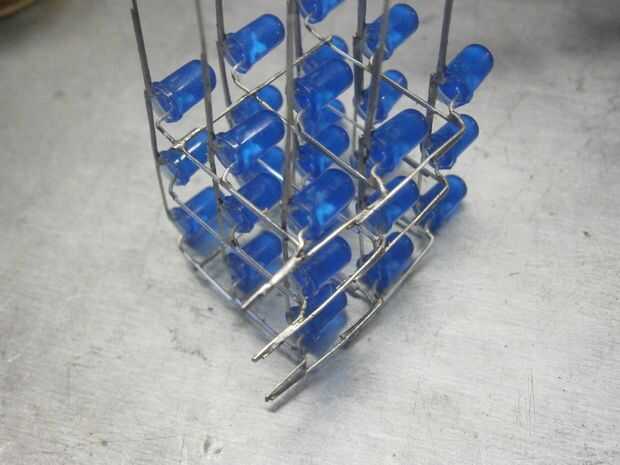

Yo he doblado los 9 ánodos llegaron dispuestas en tres grupos de tres, simplemente puede soldar un cable de cinta, pero que no levante el cubo como una estructura.

Utilizar las imágenes para guiarte.
