PIC 3x3x3 LED cube (4 / 7 paso)

Paso 4: La base

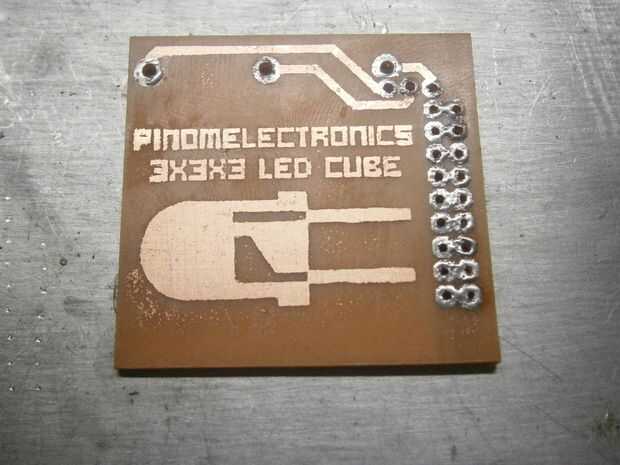

Para tapar el cubo en el controlador hizo una placa base.

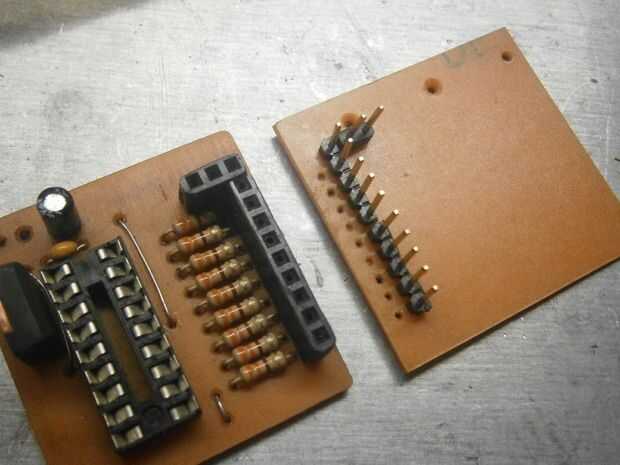

Es útil para desconectar el cubo entero de la tarjeta controladora por lo que se puede acceder al microcontrolador y Resumen para volver a programar.

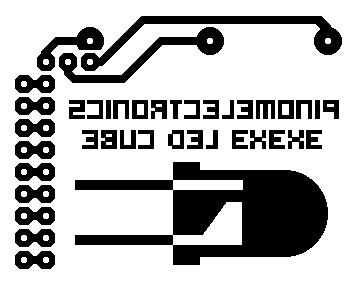

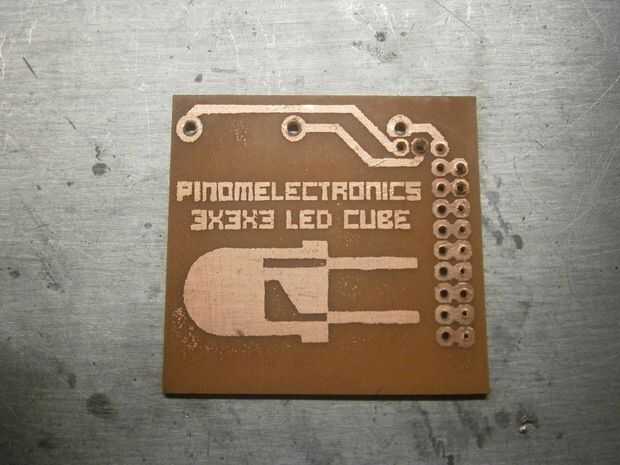

Use la plantilla del circuito para hacer su propio tablero.

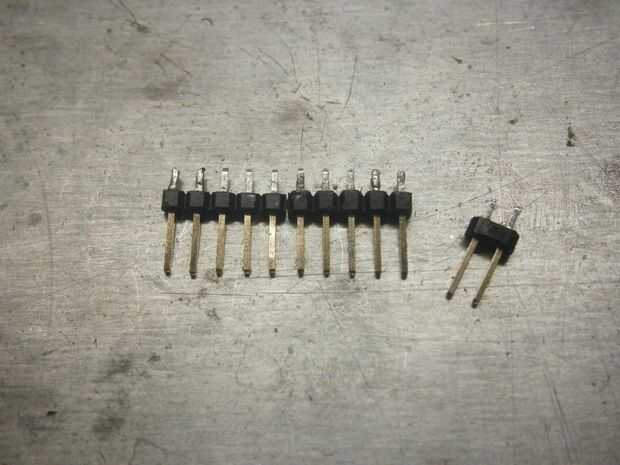

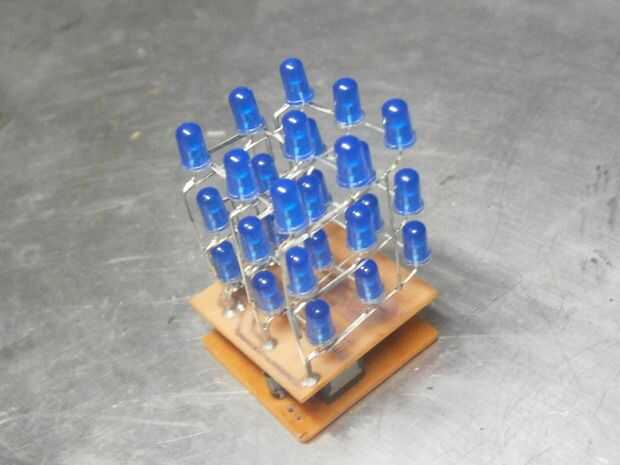

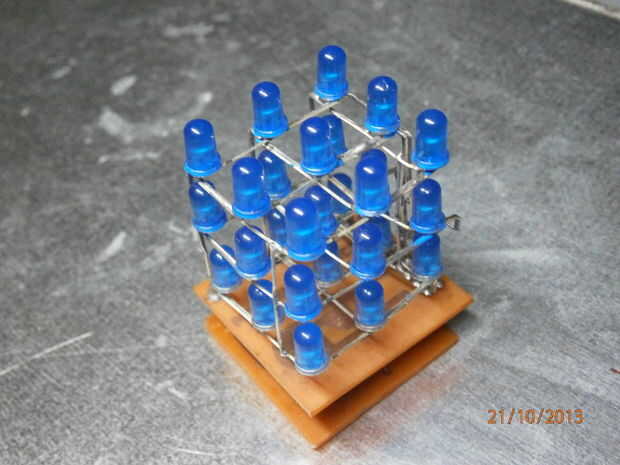

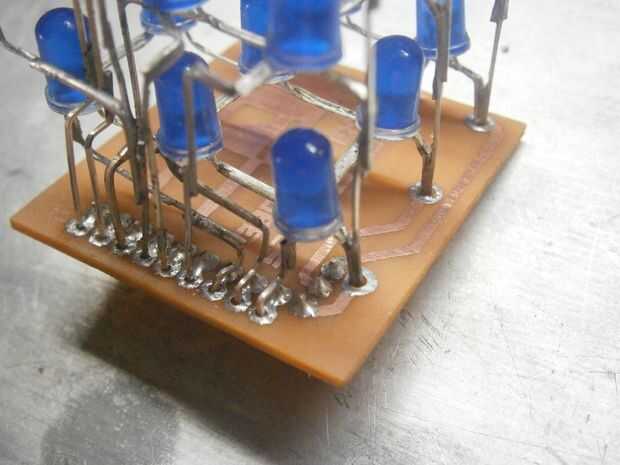

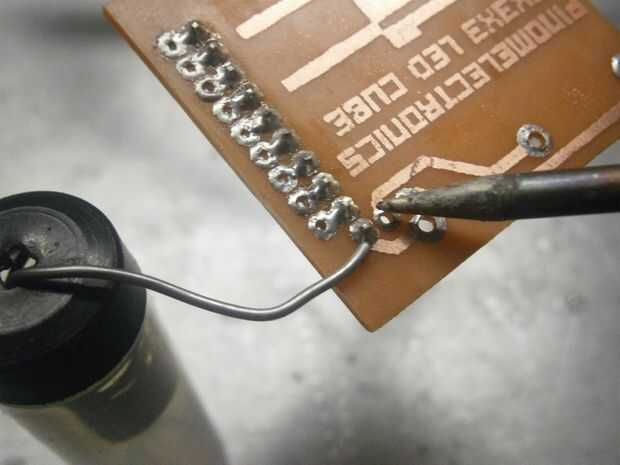

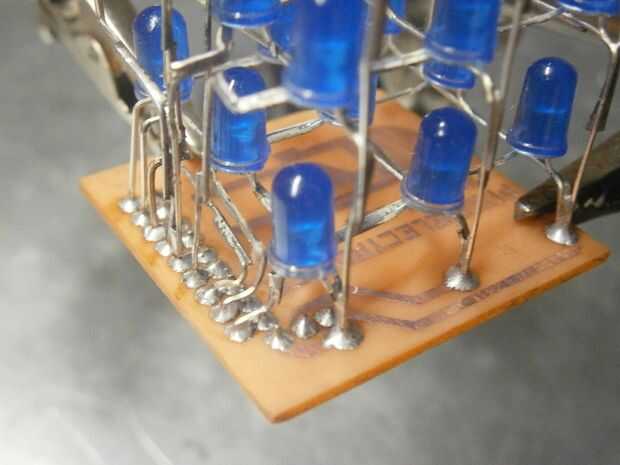

Si estás preparado te cubo como mina, tienes que soldar los brezos, introducir el cubo en los agujeros de la PCB y que al revés de la soldadura.

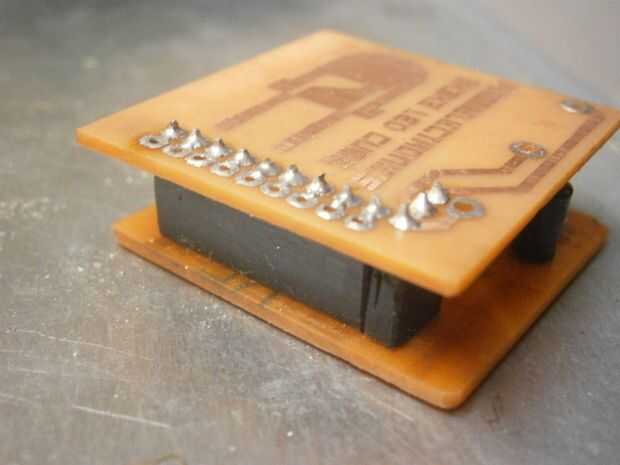

Asegúrese de que el módulo del cubo quede en la tarjeta controladora.
