PIC 3x3x3 LED cube (6 / 7 paso)

Paso 6: Detalles finales

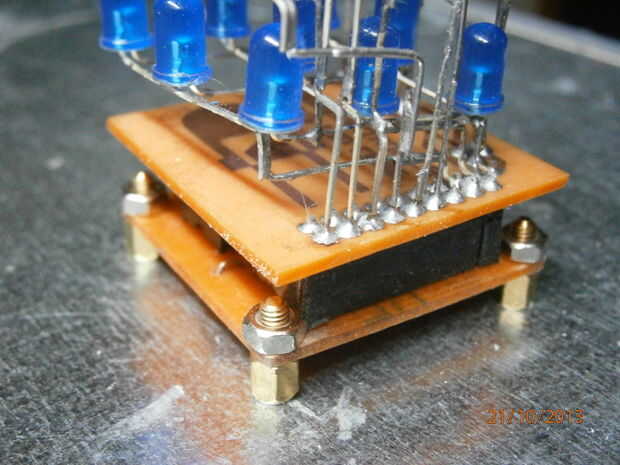

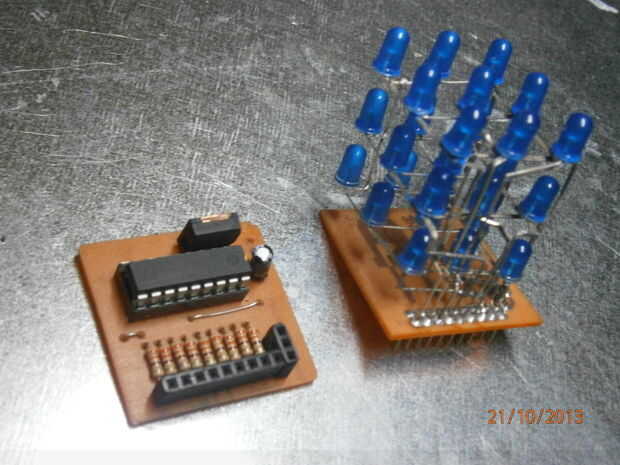

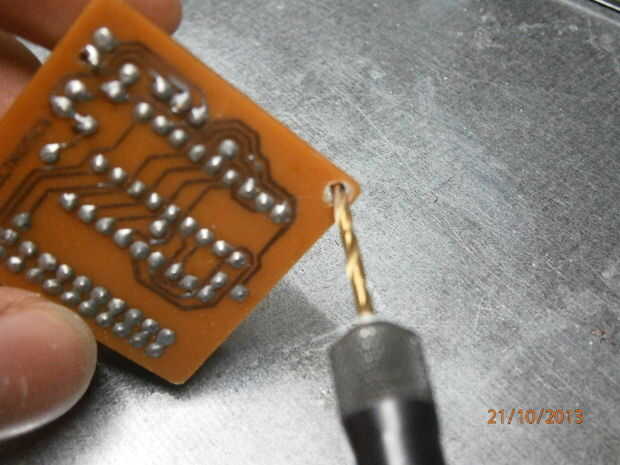

Detalles de terminación como he añadido cuatro pernos de montaje PCB para hacerlo a pie, que evitarán cortocircuitos si el cubo se coloca sobre una superficie de metal.

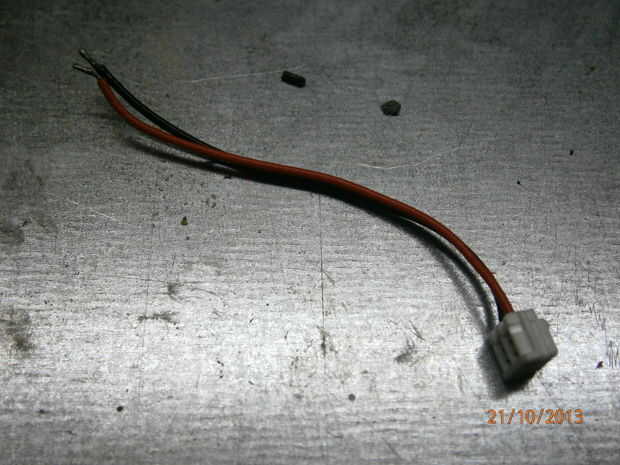

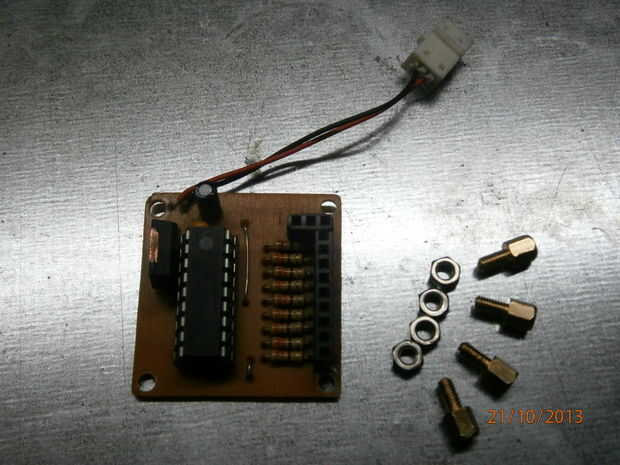

Usted también tendrá que conectar el cubo a una potencia suministro tan soldar un cable de enchufe en las teclas de entrada.

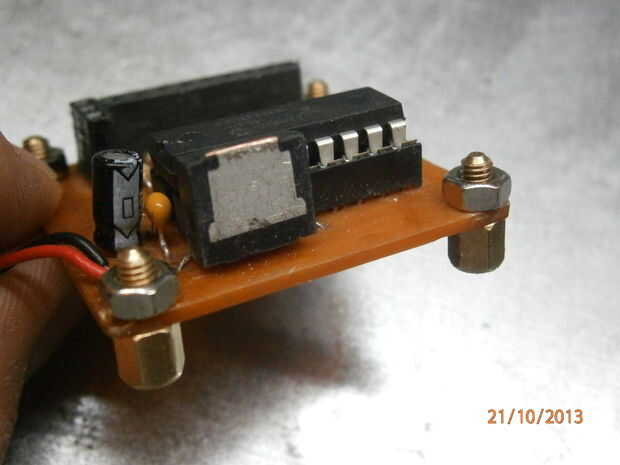

Noté que el lm7805 que ha cortado fue sobrecalentamiento cuando se utiliza una fuente de alimentación 12v debido a la diferencia de voltaje de entrada y salida.

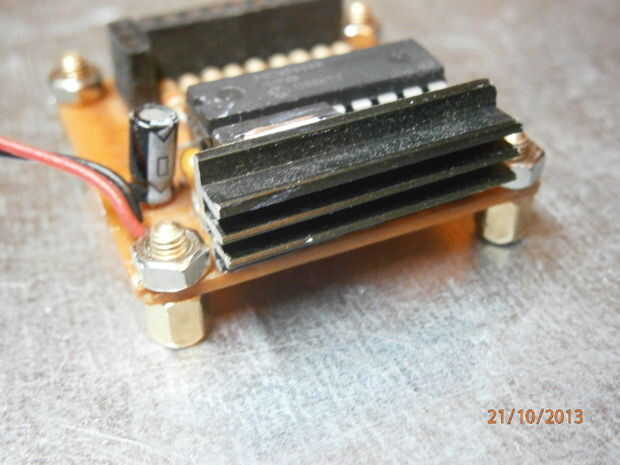

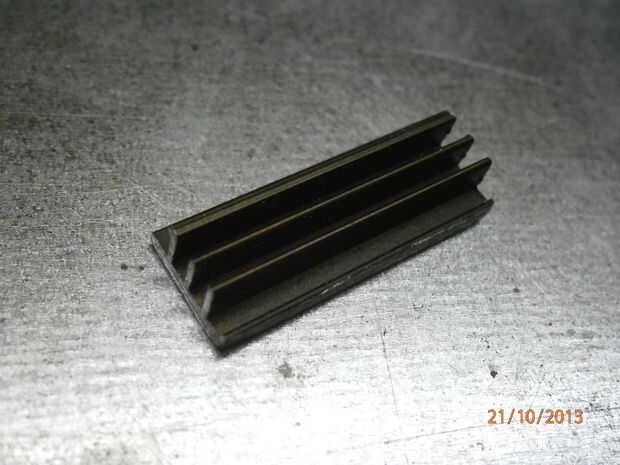

No podía hundirse todo ese calor con la pequeña superficie dejo, lo he cortado un trozo pequeño de aluminio disipador de calor y térmicamente-pegué al regulador de voltaje.
