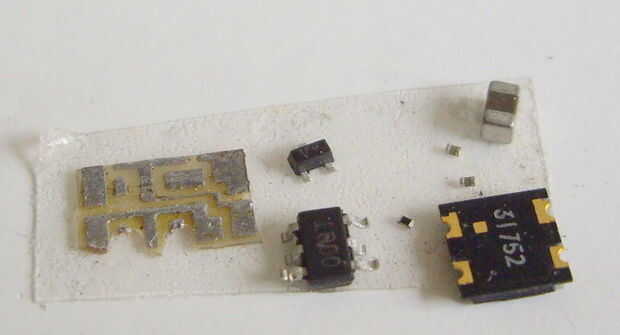

Tuve problemas para conectar los chips de otra manera, así que hice mi propio adaptador universal.
Esto podría usarse también para In-Circuit programación sin quitar el chip de la placa.
Si quieres un adaptador para conectar y montar cualquier microcontrolador de tamaño, este Instructable es para usted.
Herramientas y piezas que necesita:
+ Caliente pegamento o epoxy
+ 6 disquetes viejos
+ el plexiglás o el pedazo de plástico grueso
+ hilo
+ 8 pines zócalo chip o solo alfileres que podría enchufar el programador PIC
+ 6 resortes (abt de 2mm de diámetro, 2,5 cm de largo)
+ taladro o alambre de cobre para hacer los agujeros para los manantiales
La base del adaptador es un pedazo de plexiglás o plástico grueso que va sostener el aparato entero.

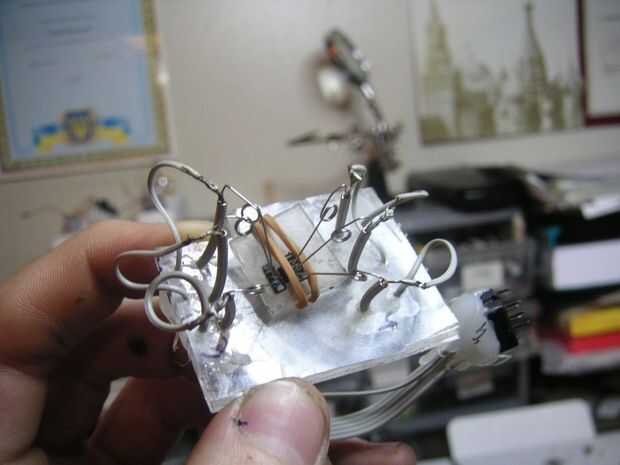

En primer lugar hay 12 agujeros a realizar, 6 agujeros de los resortes cilíndricos y 6 agujeros para los cables. Ver la imagen para tener una idea de la ubicación aproximada de los orificios.
Tomé 6 disquetes viejos y extrae los resortes dentro de ellos (los que cierran la tapa del disco de polvo)
Luego dobló y puso estos pequeños manantiales dentro de resortes cilíndricos, inserta un alambre en cada primavera para que haya una conexión entre el cable y el resorte. He intentado soldar el cable a los muelles pero que no funcionaba así que encajo justo firmemente el alambre dentro del resorte cilíndrico y funcionaba bien.
Luego caliente pegué los resortes y el alambre el bajo lado de la placa y soldar el otro extremo del cable al enchufe de chip de 8 pines. Podría tener pernos en su lugar para darle más flexibilidad a los diferentes tipos de programa de fichas.
Por ahora, haya terminado!
Enchufe el adaptador en un programador PIC o AVR según el pinout del programador y seguir tomando el mundo con Micro robots!
El adaptador provee con 6 cables que se pueden conectar a cualquier pata de la viruta, por ejemplo necesita 5 patas para conectarse por un chip PIC (programar mis PICs PicKit 1 y este adaptador funciona muy bien para eso). Estoy seguro que usted puede utilizar esto para AVR virutas así. Los resortes de disquetes son lo suficientemente buenos como para sostener un contacto apretado con el chip cuando lo tienes en este adaptador, pero os animo a poner una banda de caucho alrededor del chip para garantizar el chip y programación.
