PIC controlador Motor de RC (y ejemplo lego robot) (4 / 6 paso)

Paso 4: Hacer los conectores para los motores de lego


Si usted quiere este cable a los motores de Lego, pero como yo no quieren modificar sus motores de lego o permanentemente fijar cables de Lego en el controlador aquí es cómo usted puede hacer algunos conectores de alimentación modificados de Lego.

Si usted simplemente sacrifican un buen cable de Lego sólo cortarlo, dividirlo y tira de los extremos continuación, soldadura en los conectores que te gusta.

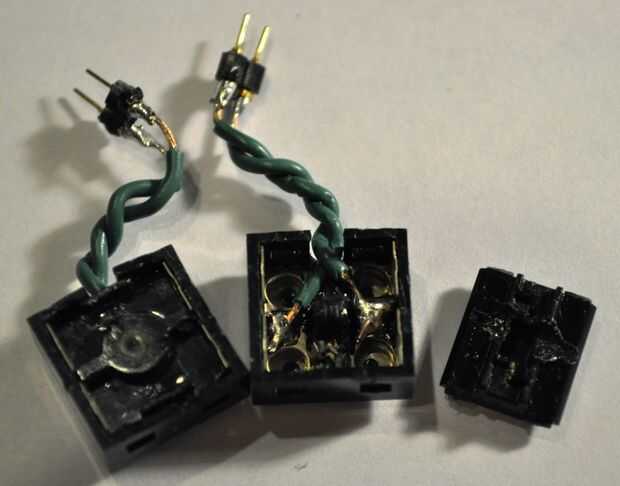

Tenía algunos viejos cables de Lego que venían aparte.  Si está utilizando un cable de Lego ruina que encontrará que si usted Levante suavemente el borde enfrente el alambre hacia atrás y hacia arriba con un destornillador pequeño saltará. En el interior encontrarás que se sueldan los cables Lego sobre dos placas de cobre que hacen contacto en la parte superior e inferior.

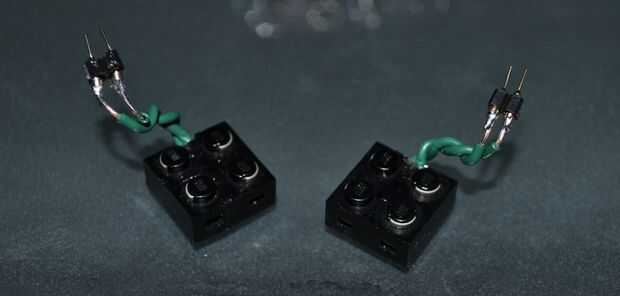

Sujete la pieza en una abrazadera o ayudando a las manos (el tipo de metal, no de tu amigo) y suavemente tire el alambre al aplicar calor a la soldadura hasta que tira libre. Utilice algún buen alambre flexible para su reemplazo. Suelde los extremos abajo en el mismo lugar donde los cables viejos fueron Unidos ya que hay un espacio para la conexión en la tapa. Si usted está preocupado es demasiado grande para la placa de cubierta caber en simplemente pulse la tapa hacia atrás inmediatamente después de soldar y se derretirá un espacio para sí mismo.
